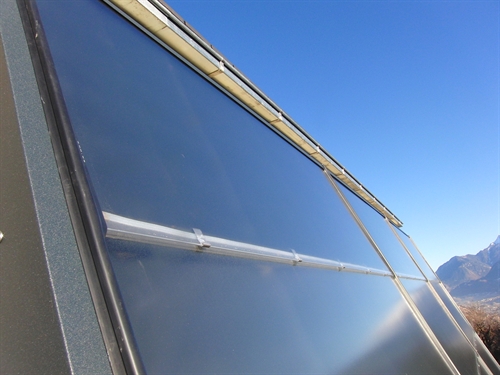

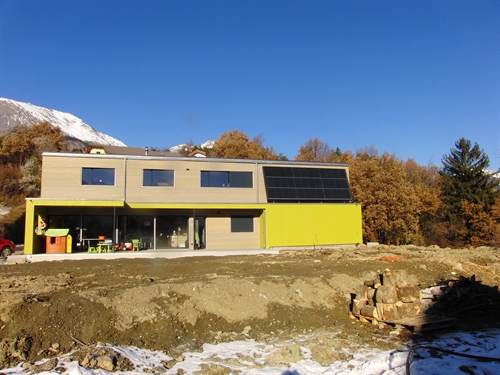

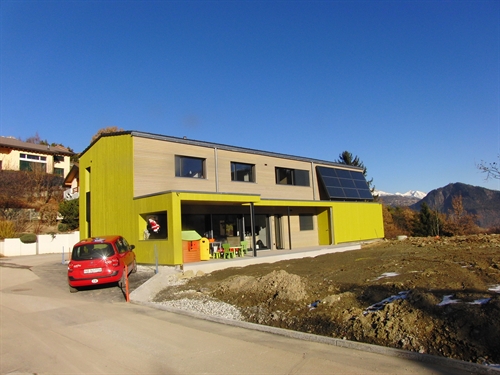

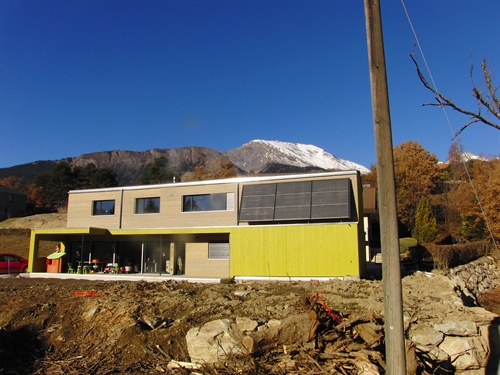

| Image de l'objet. Architecture du nom de 'boite-à-Lutz'. On peut comprendre si on aime pas...
5 |
|
10 |
|
15 |

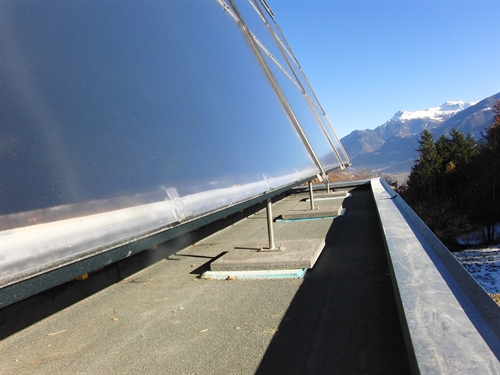

| Base des capteurs, avec goutte tombante.
20 |

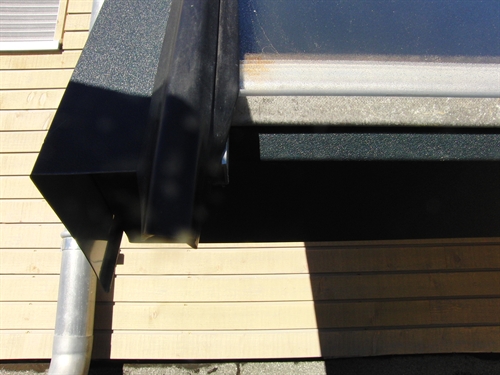

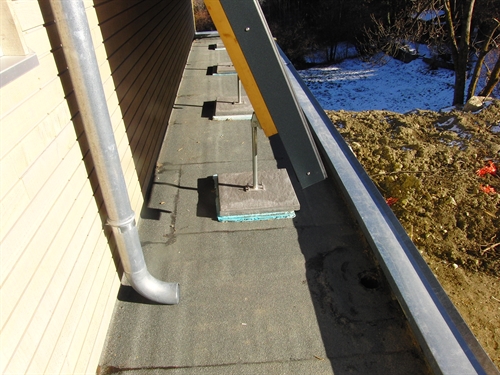

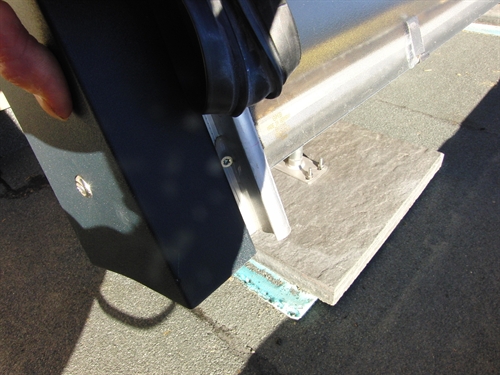

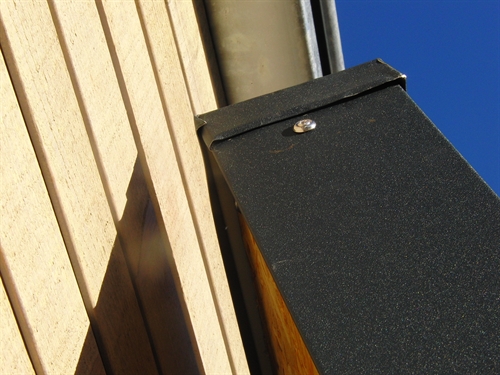

| Côté et base. La ferblanterie noire est pliée sur nos indications. Elle sert à tous les champs solaires sur support. Les autoconstructeurs l'utilisent aussi.
25 |
|
30 |
|
35 |
|
40 |

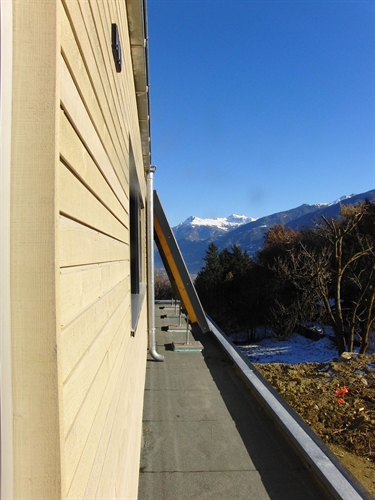

| Vue arrière, support en bois. Aucun effort vu la pente.
45 |

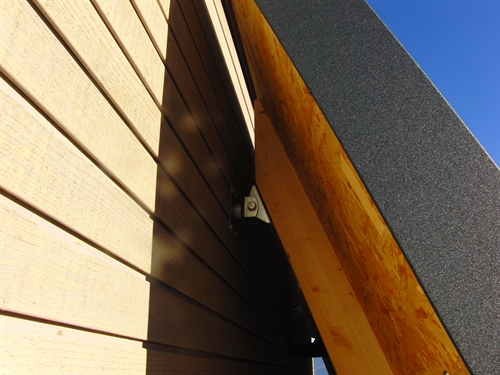

| Bride articulée pour la fixation à la paroi.
50 |
| Piliers du bas. Bride articulée. Roofmate pour épargner l'étanchéité. Tout simple, tout bien.
55 |
|
60 |

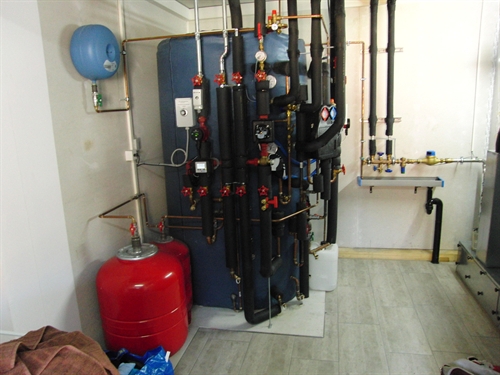

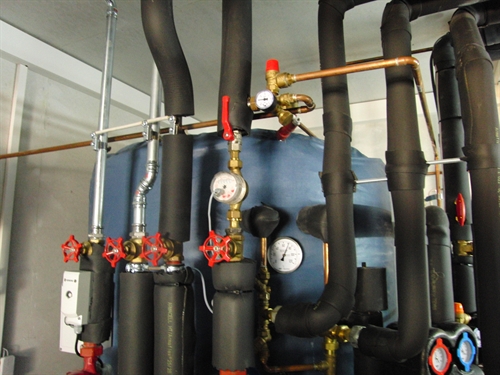

| Vue générale de l'accu. Circuit solaire, circuit de distribution chauffage, circuit de charge poêle, circuit de dégivrage du double-flux, circuit sanitaire. Cela semble compliqué, mais les autoconstructeurs le font aussi. On voit qu'en haut il y a 2 soupapes.
100 |

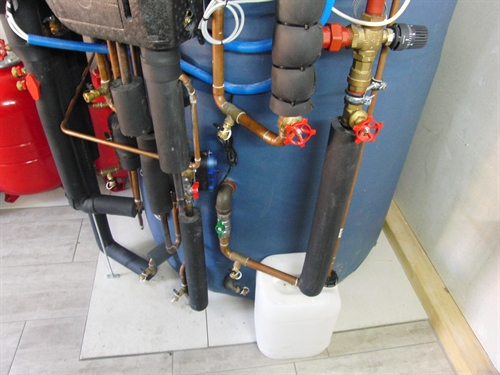

| Bidons de récolte du solaire, robinets, siphons.
105 |
| Attention ici il y a deux circuits séparés et l'un derrière l'autre, celui de l'évacuation de l'accu et celui fermé du dégivreur. Ici l'un passe devant l'autre sur l'image et on voit pas bien qu'ils sont séparés. Tous les deux sont munis de soupapes. Sur l'image générale on devine les 2 soupapes. Sur cette image on voit aussi un débitmètre à impulsion : il permet la mesure du débit vers le 'dégivreur' (l'échangeur air-eau de dégivrage).
115 |

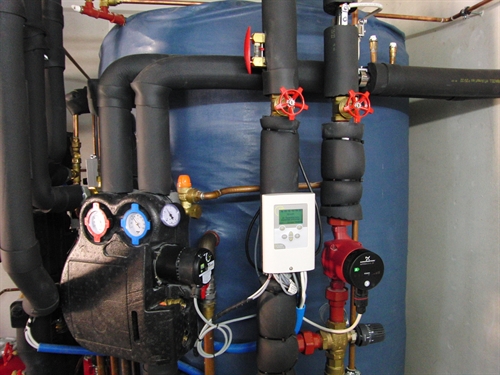

| Régul solaire, fixée sur le tube de retour distribution chauffage, mais c'est pas interdit.
120 |
|
125 |

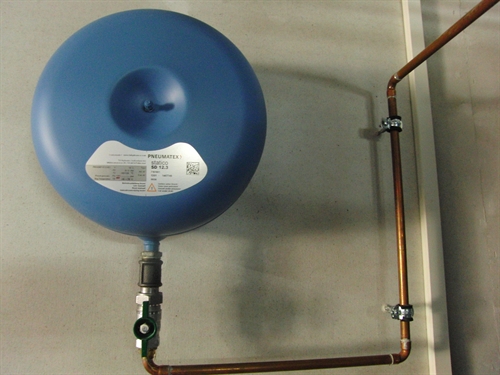

| Vase d'expansion du circuit glycolé qui va sur l'échangeur air-eau de dégivrage du double-flux de ventilation. En effet, comme il s'agit d'un circuit fermé, il a un vase d'espansion (et une soupape, ailleurs). Vase d'expansion avec un siphon comme il se doit.
130 |

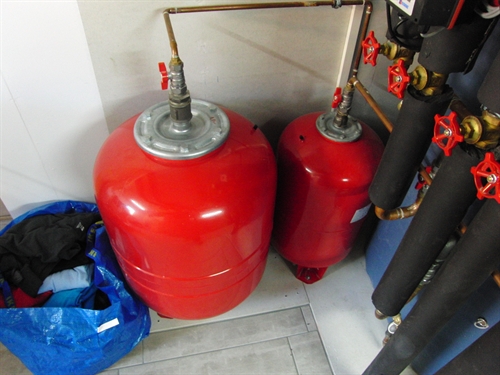

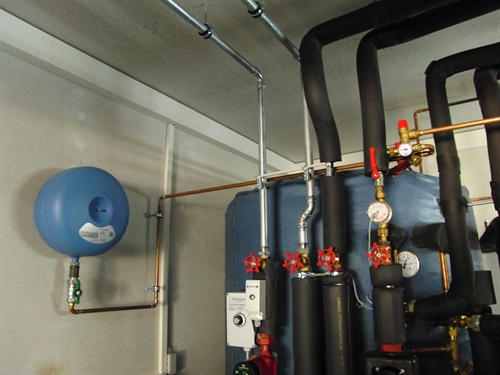

| Ici ce sont les vases d'expansion du solaire thermique (le petit) et de l'accumulateur (le gros).
135 |
| Les tubes non isolés ne sont pas à nous, ok ? Faudra-t-il en déduire que le devis était 'pas cher' ?
140 |
| Idem.
145 |

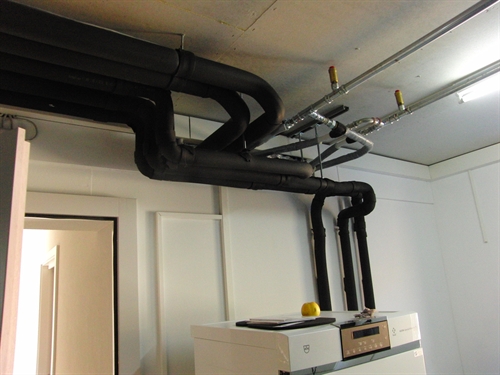

| Nous par contre, on isole les tubes jusqu'aux distributeurs.
150 |
|
155 |

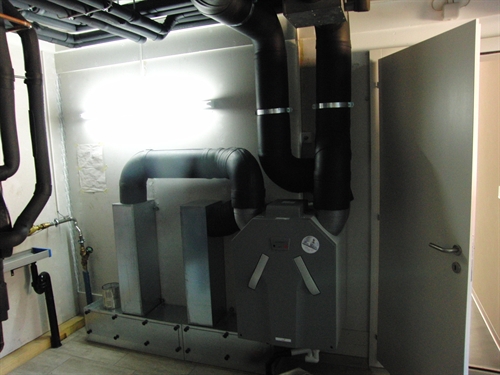

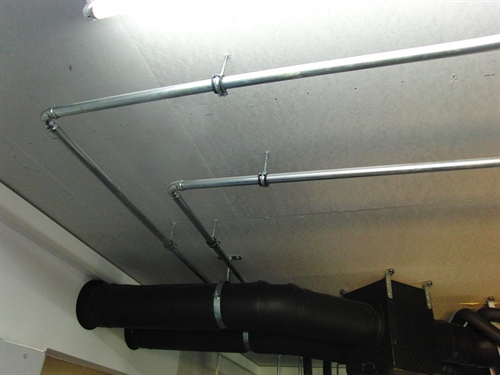

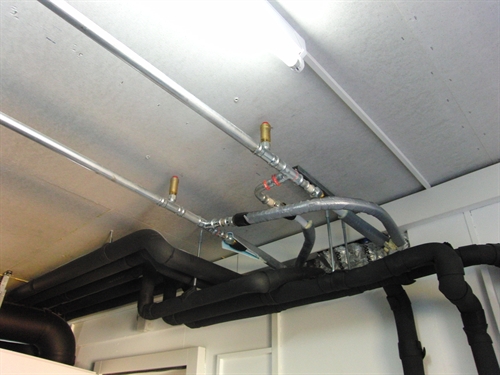

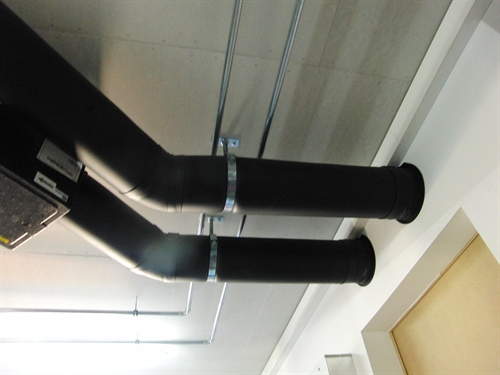

| Vision du double-flux aidé par le solaire pour pas qu'il givre.
200 |

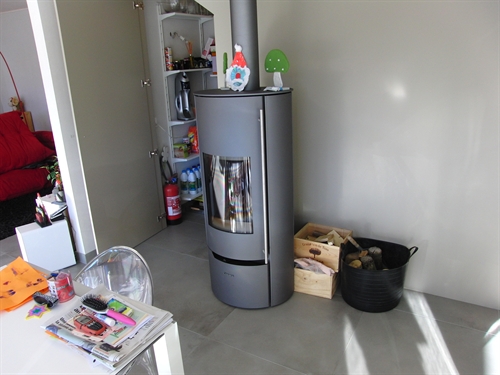

| Vue du poêle hydro
250 |

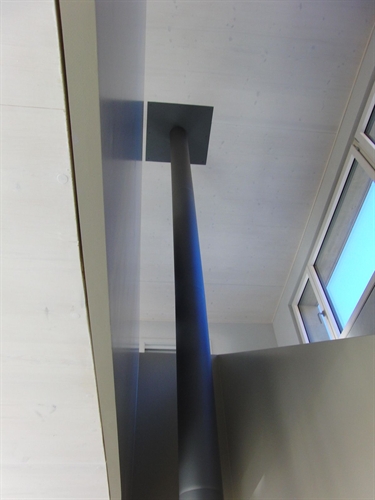

| Cheminée du poêle hydro jusqu'en haut du toit. Est-il inutile de dire que ainsi la cheminée chauffe la pièce ?
255 |

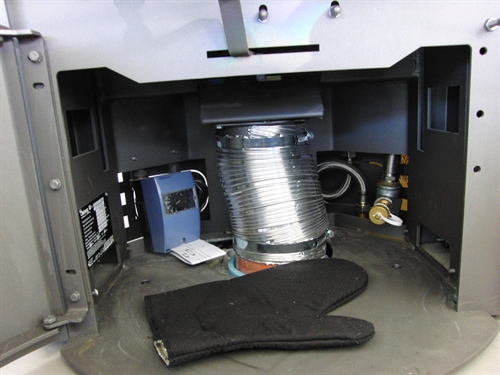

| Dessous du poêle. Le départ de charge est piloté par un thermostat. C'est une des méthodes. L'autre consiste à utiliser la régulation solaire et une extension de comparaison de température. Les deux méthodes vont.
260 |

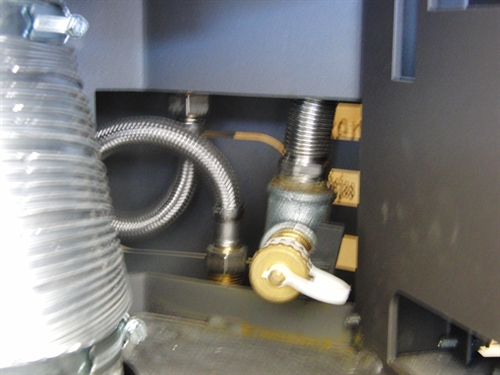

| Photo un peu floue, mais qui montre comment un installateur avec du métier peut résoudre les problèmes de manque de place. Aller sur le côté en direct pour connecter semble le plus simple à un esprit géométrique, mais qu'est ce qu'on se fait ch... du fait que la distance est très courte pour tordre le flexible et assurer que le placement se fasse à plat sur le pas de vis (sinon bonjour les fuites). Tandis qu'en faisant un tour, on se ménage la flexibilité nécessaire, et en plus on est mieux paré contre la dilatation, le tour étant équivalent à une lyre.
265 |

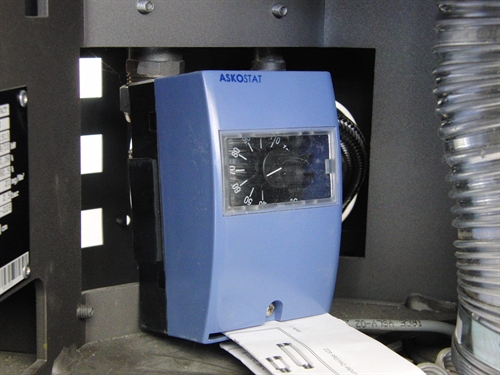

| Ici on voit que le thermostat est réglé à 60. C'est la température que doit atteindre la sonde du foyer pour que le circulateur de charge soit lancé.
270 |
