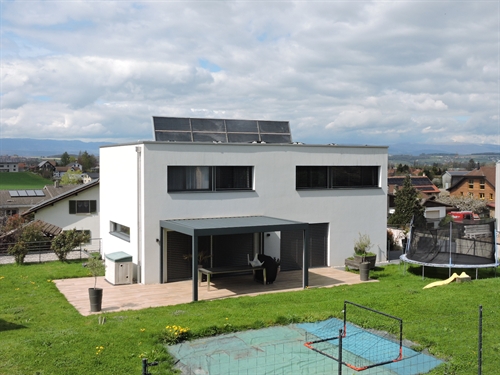

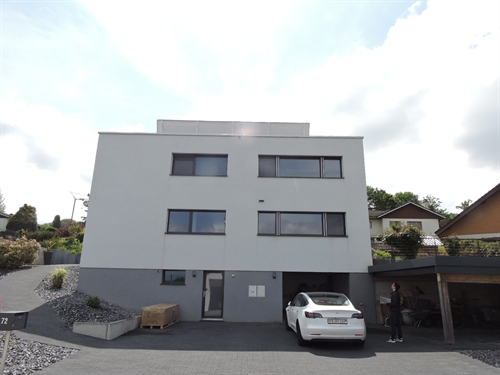

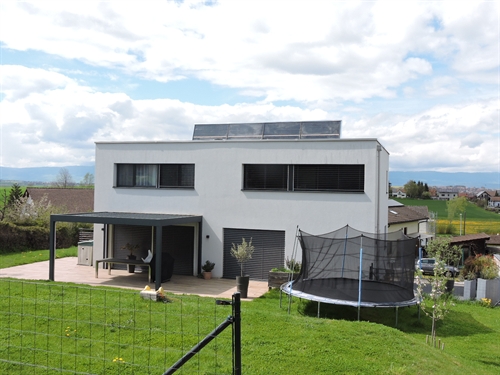

| Architecture moderne cubique... Le bâtiment se caractérise par AUCUN MOYEN d'accéder au toit. Quel bureau d'architecte a eu cette idée lumineuse pour créer à futur du travail compliqué aux entreprises sensées aller là-haut pour quelque raison que ce soit (étanchéité par exemple), nous n'allons pas le dire sauf qu'il vaudrait mieux ne pas le choisir...
2 |
| Le champ solaire est très vertical (env 80°). Cela était nécessaire pour le concept originel de stockage d'une partie de l'énergie thermique dans la masse du bâtiment, ce qui nécessitait de limiter la production estivale par une pente proche de la verticale pour les capteurs.
4 |
|
6 |

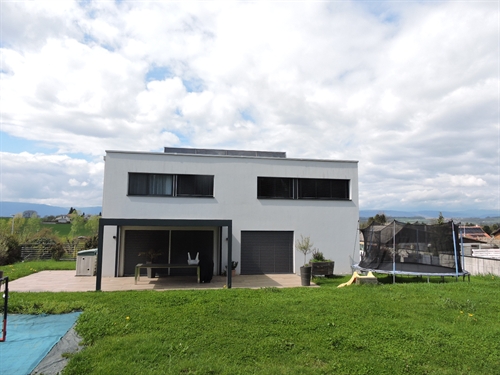

| Vue de depuis le nord
8 |
| Pour donc aller voir là-haut il a fallu s'équiper d'un drône. Voici ce que ca donne
10 |
| Sur le côté
11 |
| On voit bien la pente très élevée du champ solaire
12 |

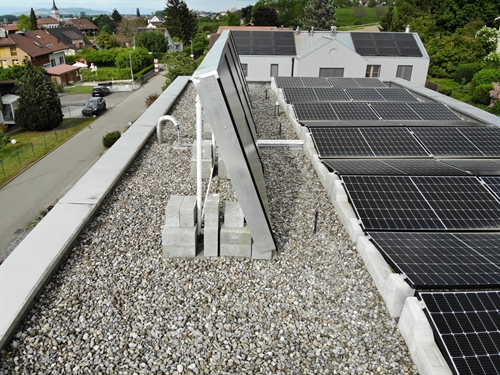

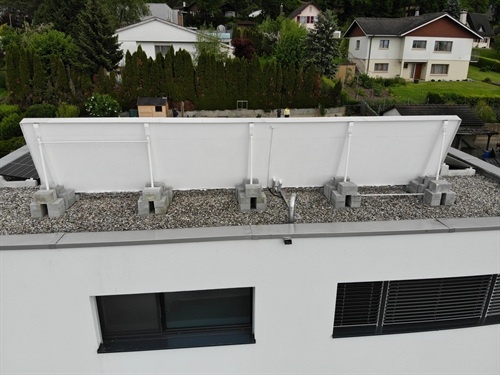

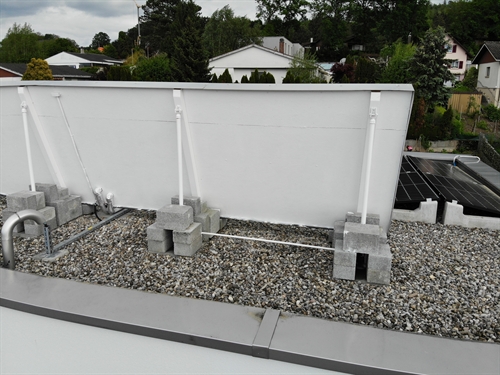

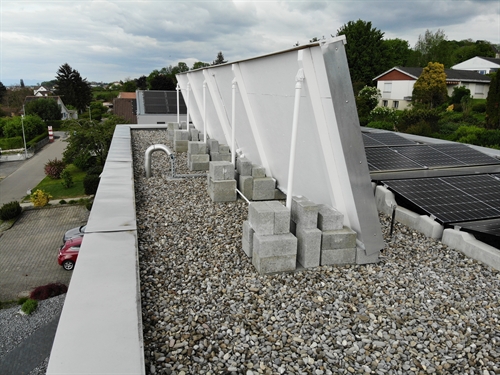

| Vue de derrière. Le lestage tire en partie avantage du gravier qui doit de toute facon être là. Une manière de faire en général appliquée par le photovoltaïque beaucoup plus plat et léger (cf images précédentes). Ici est appliquée une astuce développée par le passé avec un autoconstructeur
13 |

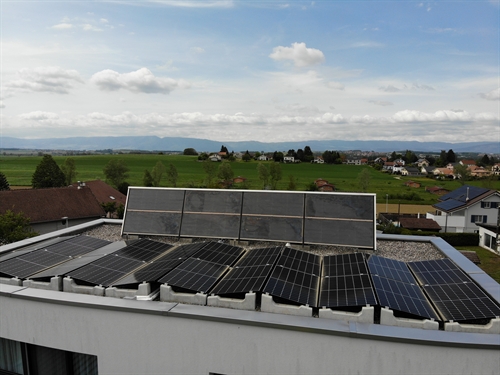

| Grand angle depuis le nord ie toujours derrière
15 |

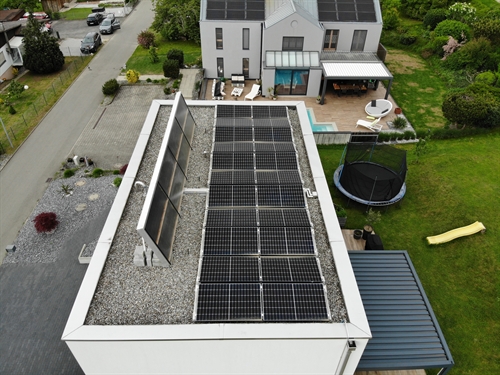

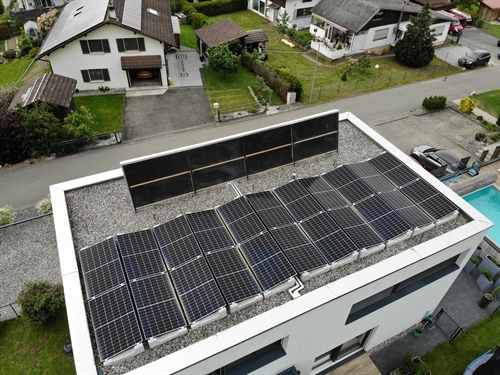

| Depuis dessus
17 |
|
17 |
| Autre vue. C'est pas tous les jours qu'on doit se taper une inspection au drône. Avis aux geeks qui deviennent gras devant leurs écrans : c'est moins efficace comme inspection que d'aller y voir avec ses propres yeux. On peut pas venir près des structures avec le drône : une fausse manoeuvre. un coup de vent et BING adios le drône bonjour la facture.
19 |

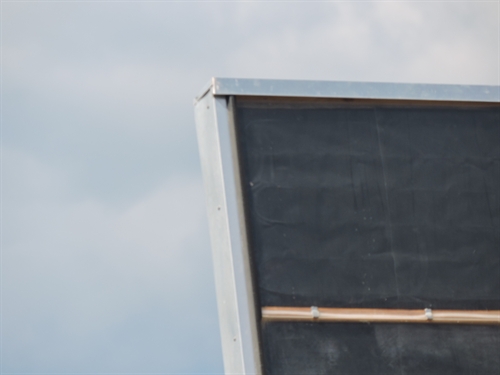

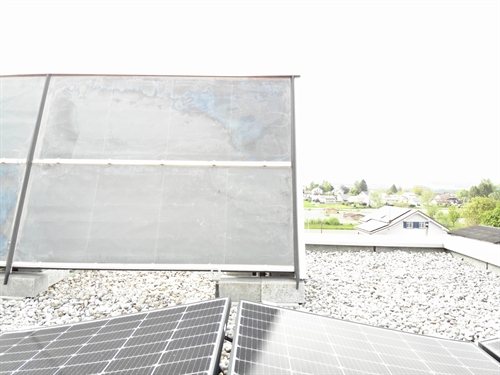

| Photo au zoom...
25 |

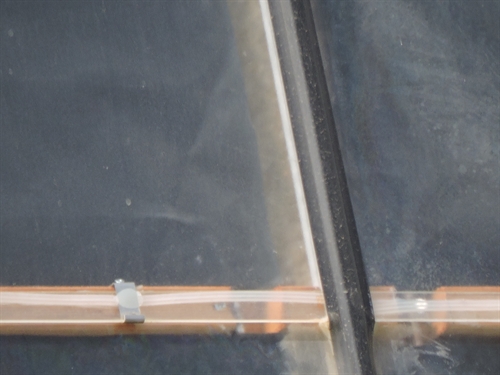

| idem
30 |

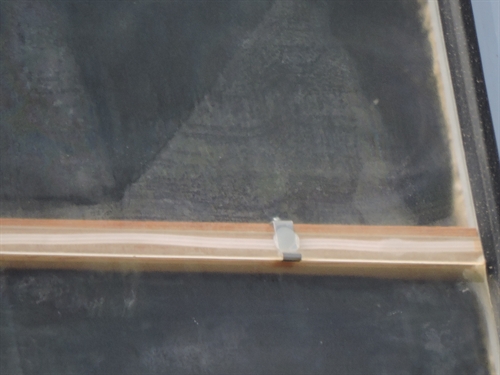

| Idem
35 |
| Idem
40 |

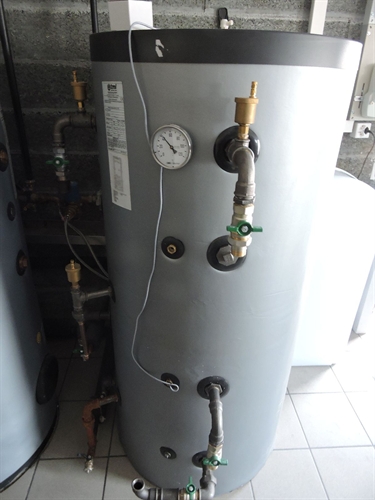

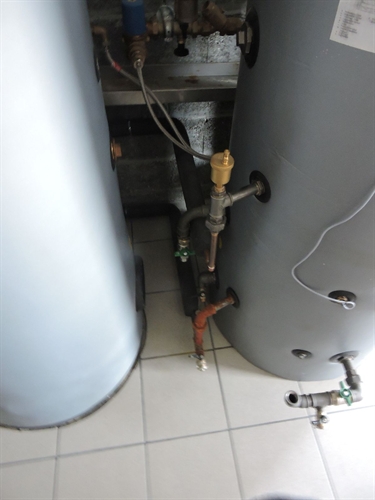

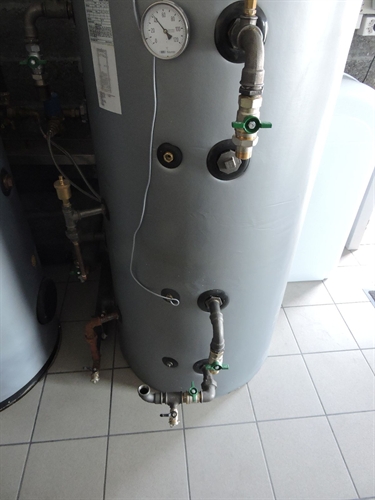

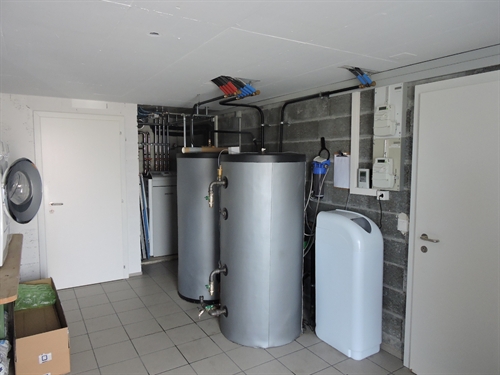

| L'impossibilité d'appliquer le concept originel de stockage dans la masse a nécessité de s'équiper d'un stockage eau supplémentaire et de le coupler avec le chauffe-eau prévu au départ, plus de le coupler à la pompe à chaleur. Des complications en plus que l'installateur Sebasol a du résoudre seul, en face les spécialistes étaient aux abonnés absents... Heureusement il y avait asses de place pour rajouter le volume, ceci parce que ce rajout n'était pas trop important du fait que le champ était très vertical, ce qui avait motivé à l'origine la faisabilité du stockage dans la masse... et la boucle est ainsi bouclée. Sauf qu'il aurait mieux valu la boucler selon le projet originel, ce qui aurait été plus simple et moins cher.
100 |
|
105 |
|
110 |
|
115 |
|
120 |
|
125 |
|
130 |

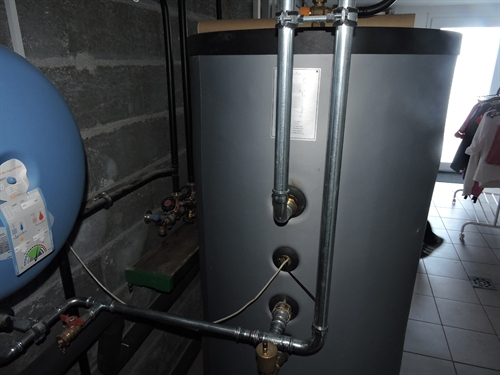

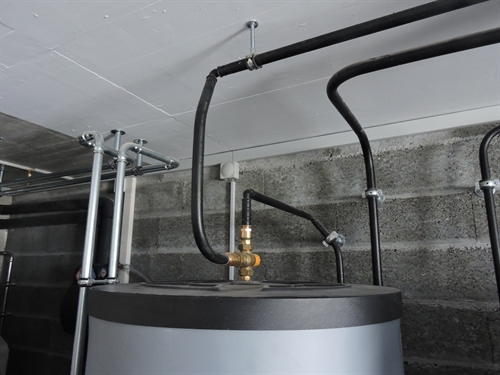

| Non, les tuyaux non isolés qui partent droit au plafond sans siphons pourtant exigés par Swissolar et la SIA et le SPF Rapperswill ne sont pas du fait de l'installateur agréé Sebasol, mais des autres entreprises qui s'en foutent complètement : c?est pas elles qui paient les factures d'électricité de la pompe à chaleur...
135 |

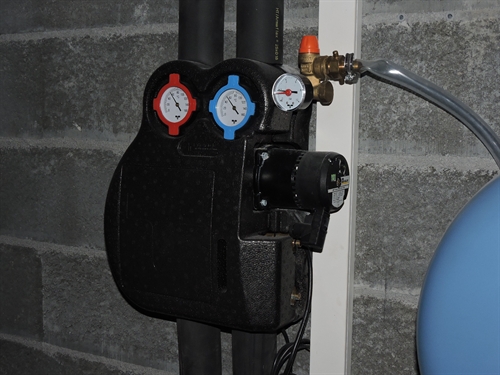

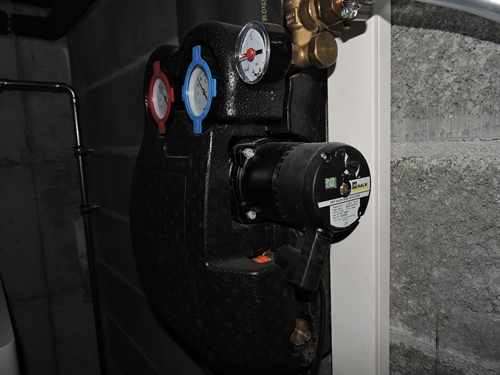

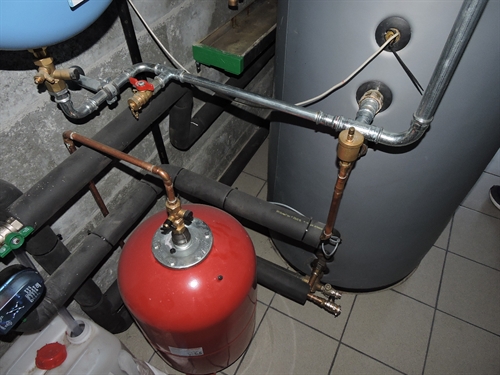

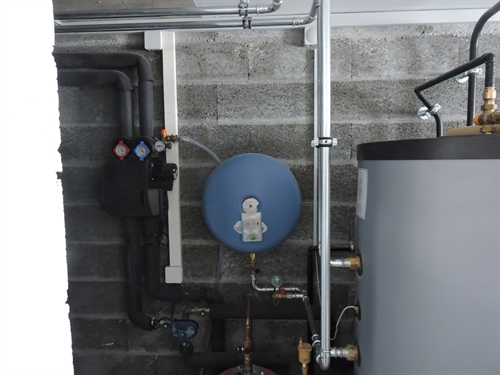

| Groupe solaire
140 |

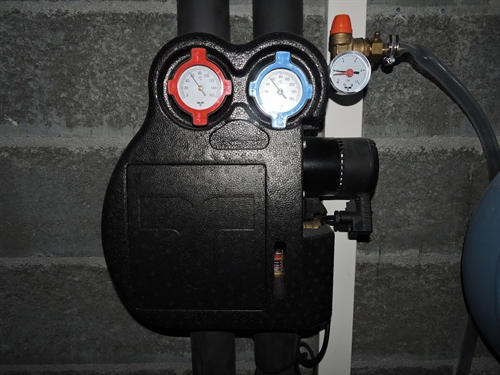

| Groupe solaire
145 |

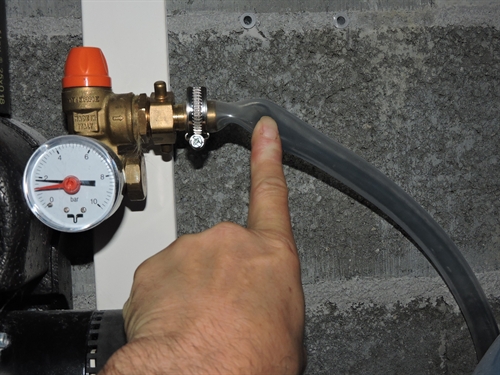

| Tuyau d'arrosage en sortie de groupe solaire. Erreur de base interdite aux apprentis. Demande de correction sur le PV. On voit nettement déjà comment le tuyau se déforme du fait de la température de la ligne solaire proche.
150 |
|
155 |

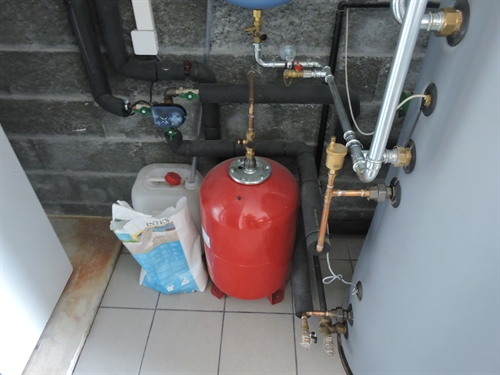

| Branchement de... du solaire thermique ? Non évidemment, de la pompe à chaleur. Absolument non isolé. Cf. remarque précédente.
160 |

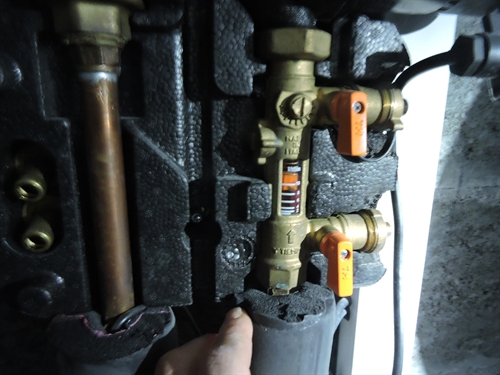

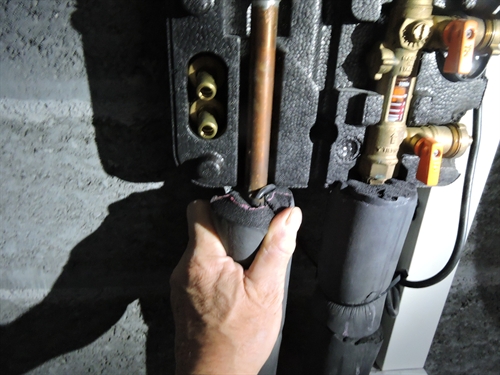

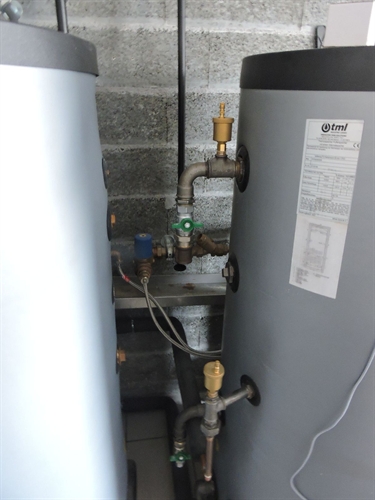

| Tandis que ici oui c'est le solaire thermique, oui isolé, sauf aun petit bout du siphon anti-thermosiphon de route nationale.
165 |
|
170 |

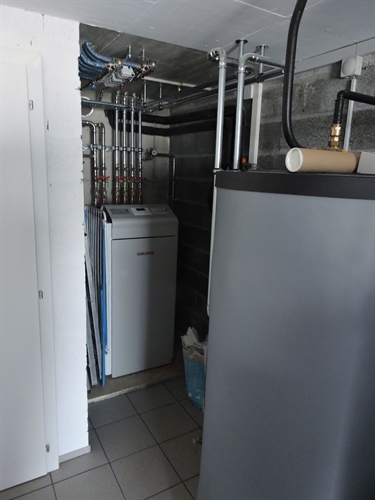

| La pompe à chaleur dans le fond
200 |
| Groupe de charge de la pompe à chaleur dans le fond
205 |
