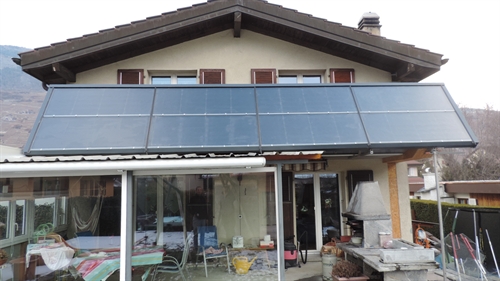

| Photo 2017
5 |
| Photo 2024
10 |
| Photo 2024.
15 |
| Photo 2024.
20 |
| Photo 2024.
25 |
| Photo 2024.
30 |
| Photo 2024.
35 |

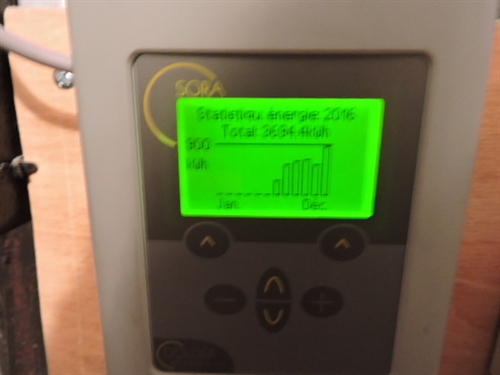

| Photo 2024. Production 2016. On voit que la mise en service a été faite fin août. Il y a eu un très beau mois de décembre ensoleillé.
40 |

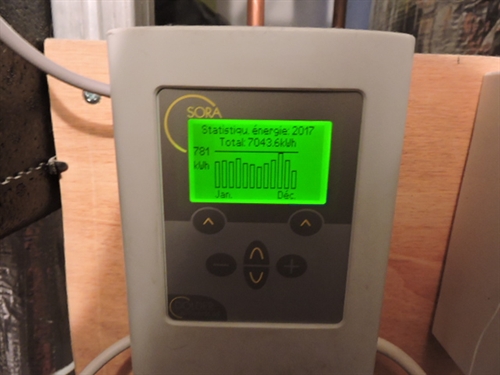

| Photo 2024. Production 2017. La courbe assez plate sur les mois est caractéristique d'un champ solaire de forte pente concu pour optimiser la production hivernale. Cf quelques images plus loin les commentaires sur les kWh de refroidissement nocturne et la production.
42 |

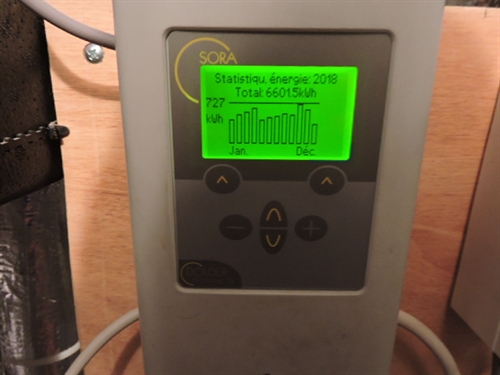

| Photo 2024. Production 2018
44 |

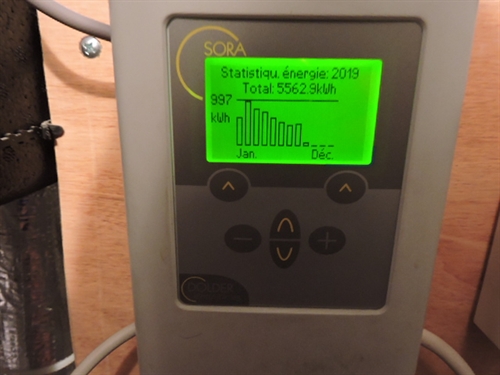

| Photo 2024. Production 2019
46 |

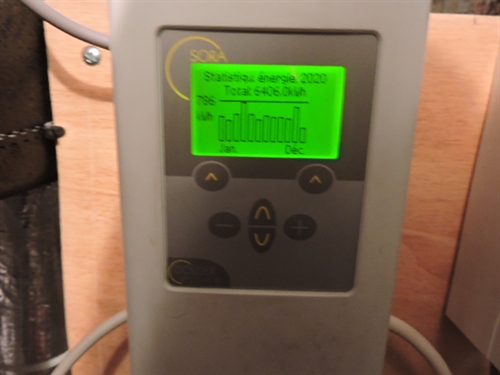

| Photo 2024. Production 2020
48 |

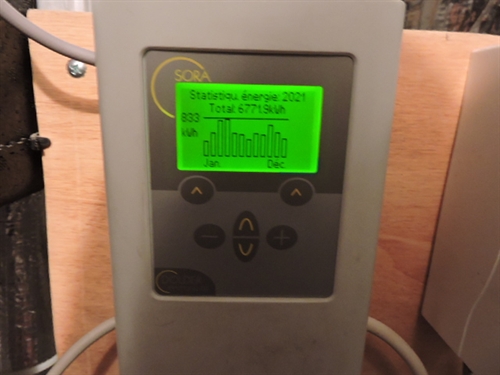

| Photo 2024. Production 2021
50 |

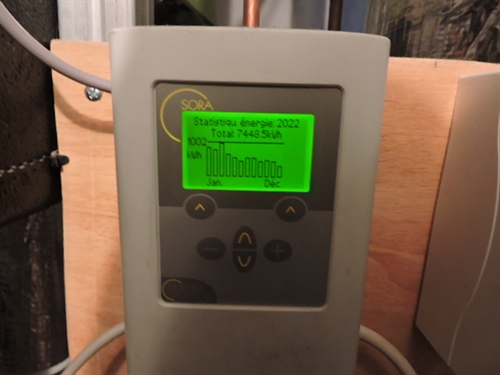

| Photo 2024. Production 2022
52 |

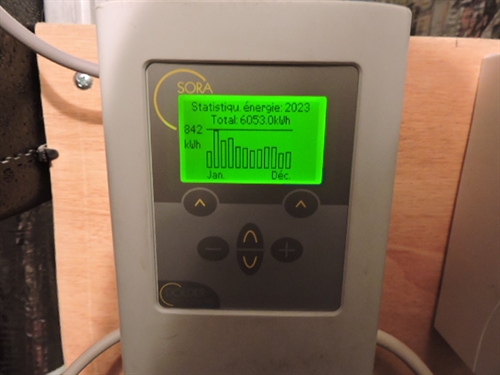

| Photo 2024. Production 2023
54 |

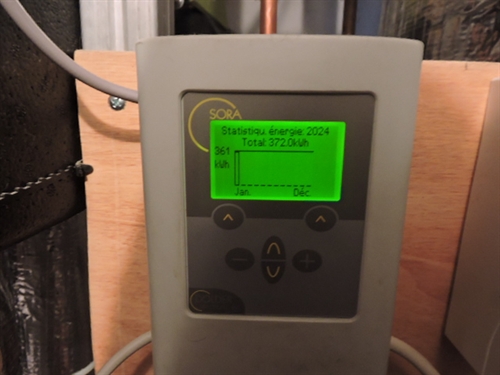

| Photo 2024. Production 2024. Non ce n'est pas un défaut de production : cette image a été prise le 02.02.2024
56 |

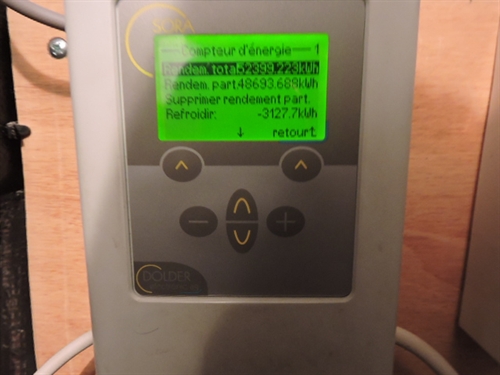

| Photo 2024. Production totale 52333 kWh, refroidissement nocturne estival 3127 khW soit donc 6%. La production estivale 'perdue pour rien' selon la prose des ignorants (qui se retrouvent jusque dans les services cantonaux de l'énergie !) et de ceux que le solaire thermique dérange, est donc ici de 6%. Pas de quoi fouetter un chat. Sur 2016-2023 soit 7.5 ans ca fait de l'ordre de 420 kWh par an. Avis aux amateurs de Bidulons de Shadoks qui régulièrement nous demandent à faire de l'électricité en faisant de la vapeur avec ces kWh plutôt que les dissiper à coût 0 via une ligne dans la programmation de la régulation, à la portée de n'importe quel autoconstructeur.
Autre chose : 52333-3127 = 49206 kWh sur 7.5 ans donc 6560 kWh/an soit avec 12m2 nets 546 kWh/m2 an. On enfonce toutes les prévisions ds programmes officiels, comme le CECB ou bien la feuille Minergie... Heureusement que l'installation solaire thermique a été faite par un 'citoyen incapable' soit un autoconstructeur Sebasol. Qu'est ce que cela aurait été si réalisée par un expert du marché (qui fait même pas les siphons et sait même pas ce que les mots stratification et exergie signifient) :-)
58 |

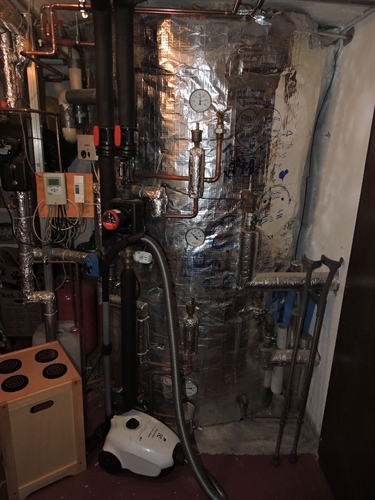

| Photo 2024
100 |

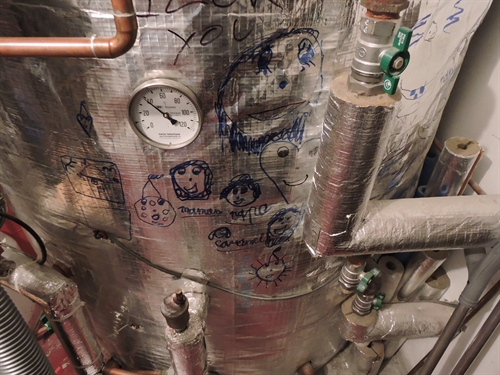

| Photo 2024. En 2017 les enfants de l'autoconstructeur ont décoré l'isolation de l'accumulateur
105 |
| Photo 2024, Idem
110 |

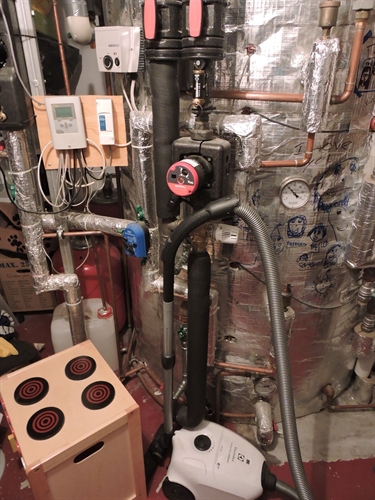

| Photo 2024. La régulation de la distribution chauffage évoluée, réalisée en 2017 en autoconstruction.
150 |
| Photo 2024.
155 |

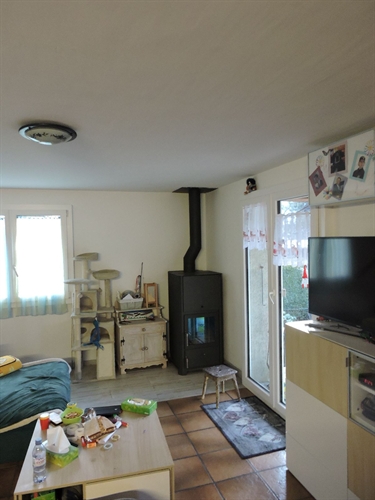

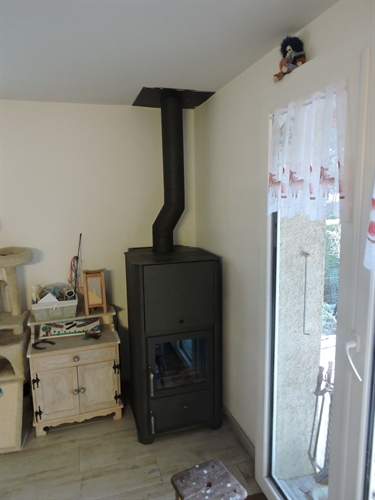

| Photo 2024. Le poêle hydro, 86% rendement, 82% dans l'eau, 17.7 kW
200 |
| Photo 2024
205 |

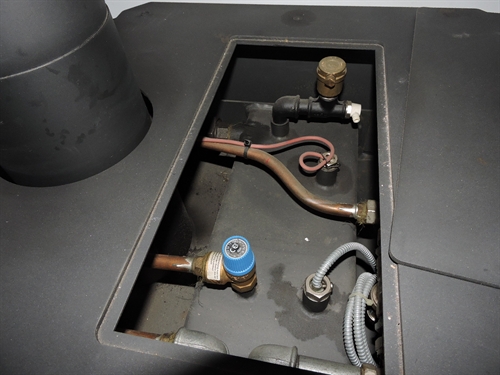

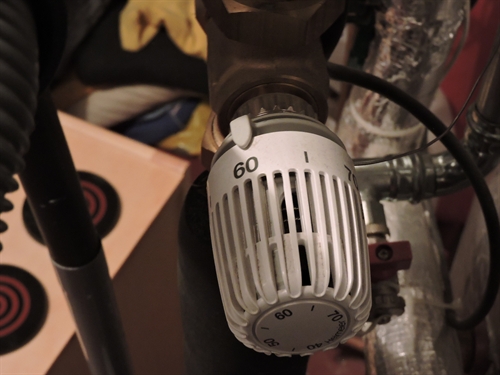

| Photo 2024. Poêle, sonde résistante à la température, sécurité thermique évacuation, soupape circuit charge, purge auto.
210 |
| Photo 2024. Le groupe du poêle hydro
215 |
| Photo 2024.
220 |

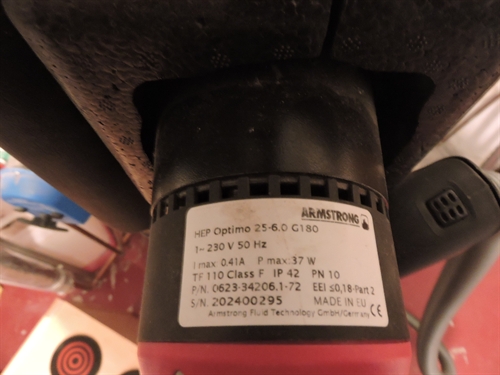

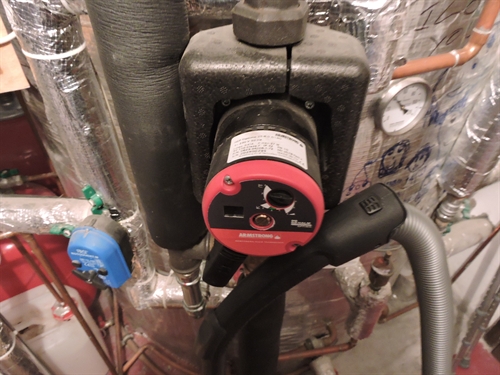

| Photo 2024. Le cirvulateur du poêle hydro
225 |
| Photo 2024
230 |
| Photo 2024. La vanne mélangeuse du poêle hydro
235 |

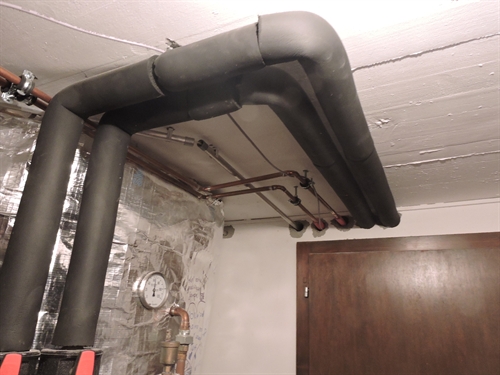

| Photo 2024. On voit pas ces épaisseurs d'isolation dans l'immense majorité des réalistations 'modernes' du high-tech soit disant efficace. Les fondements éthiques des corps de métier sur le travail bien fait fondent à la même vitesse que la biodiversité. Ici c'est l'autoconstructeur et l'installateur Sebasol qui sont responsable de cette réalisation correspondant aux règles de bien facture. Ailleurs c'est 'si tu veux isoler débrouille-toi'. Ca doit être comme ça qu'on 'maintient les prix' : comme les yaourts qui deviennent de plus en plue petits pour le même prix.
