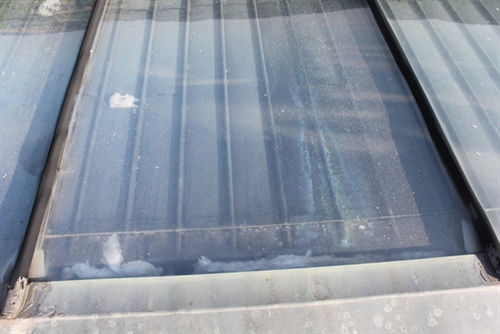

| Les capteurs hébergeaient plusieurs familles de différentes espèces animales, qui s'étaient aménagé quelques coins douillets (parfois brûlants on imagine) sans toutefois faire le ménage. Ce qui avait quelque peu éclairci la surface absorbante, censée être noire.
5 |

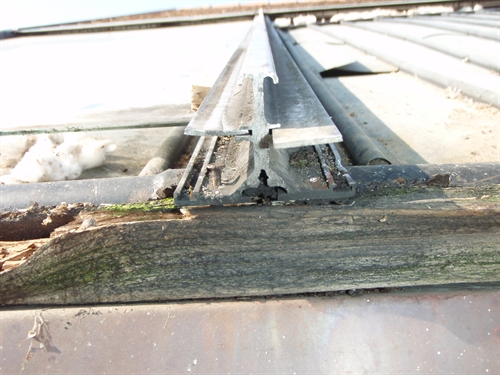

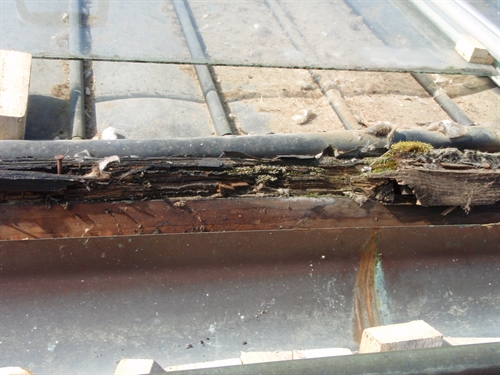

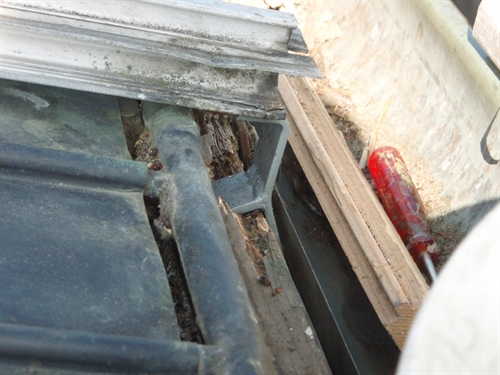

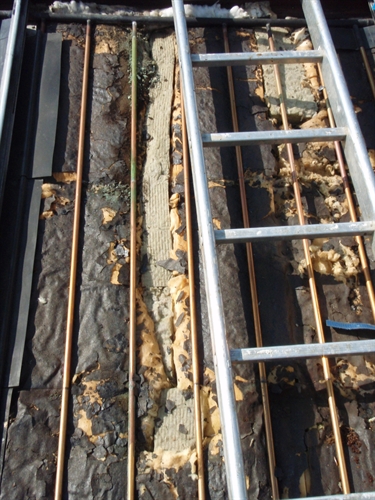

| Bois pourri en bas de champ car écoulement de l'eau mal conçu à l'origine. On voit que les tubes collecteurs sont soudés 'en peigne' comme il se doit en thermosiphon, pour minimiser les pertes de charge.
10 |

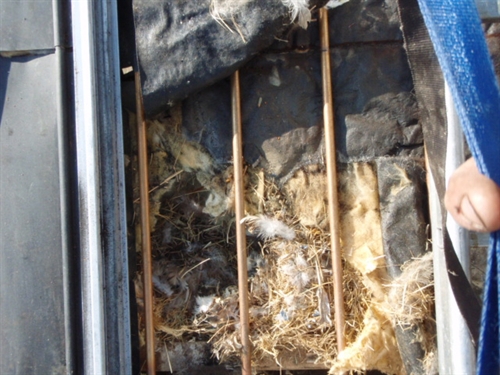

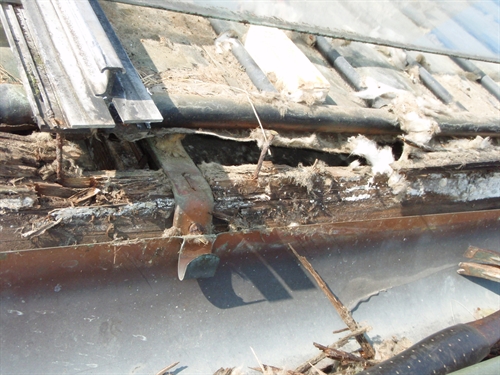

| Home sweet home.
15 |

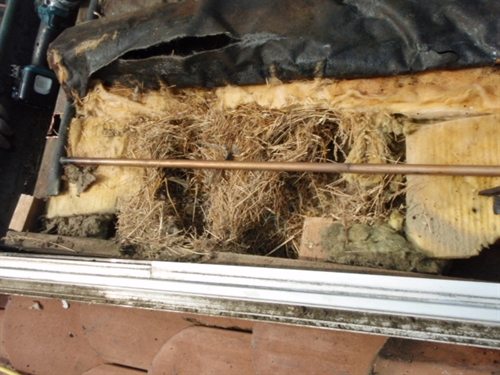

| Ibid.
20 |

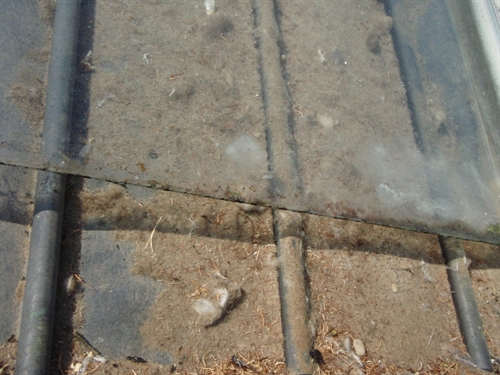

| De fait, cet éclaircissement de la surface devait limiter la fournaise en été, cas typique de système autorégulé où, comme dans la théorie de Gaia, les biotopes sont façonnés par ses habitant-e-s de manière à favoriser les conditions de vie qui leur sont nécessaires.
25 |

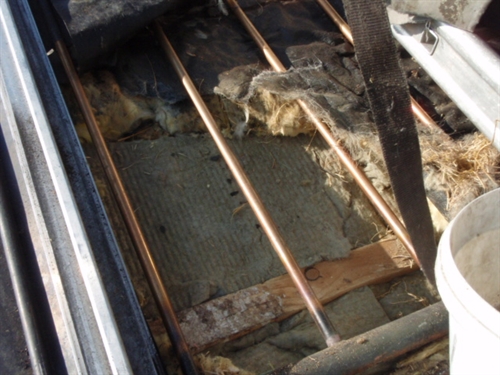

| Colmatage de l'isolation manquante.
30 |
| Idem.
35 |

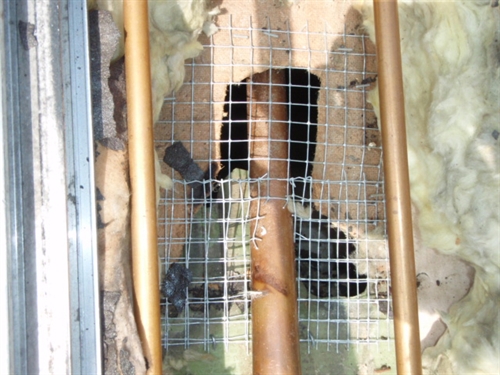

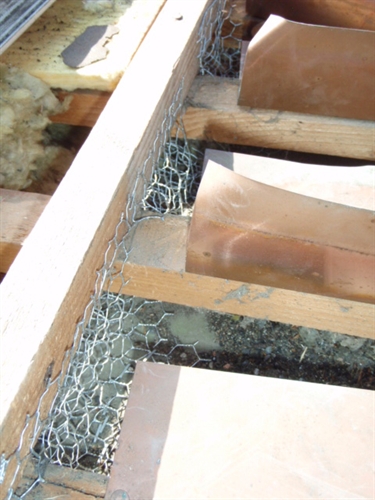

| (Tentative de) fermeture des accès. Entrée de la conduite froide à travers la toiture. Capteurs non séparés de la sous-toiture.
40 |
| Le système de support pour le double vitrage, à l'ancienne. Manipulation délicate des verres garantie, à l'ancienne itou. D'autant plus que les anciens verres étaient non trempés et de ce fait se plaisaient à se fendre. Une partie a été remplacée par du verre trempé. Que de bons souvenirs.
41 |

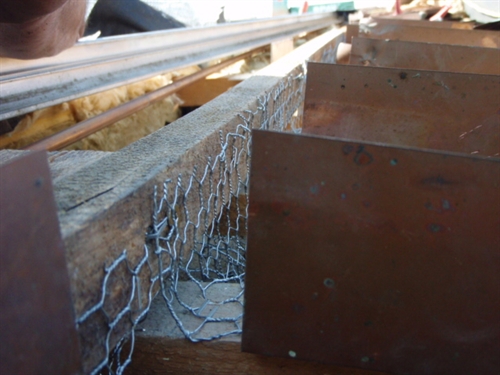

| (Tentative de) fermeture des accès. Côté latéral.
45 |
| Idem.
50 |

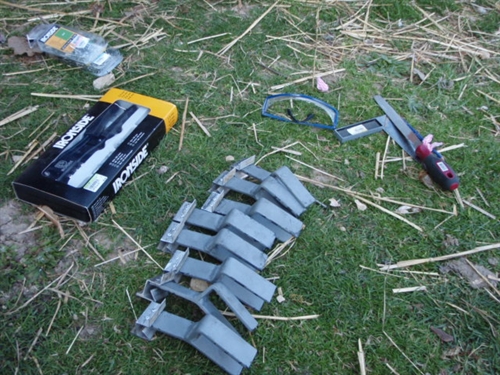

| Pièces de renfort, fabriquées sur mesure par un artisan local, pour corriger le défaut d'écoulement au bas des capteurs.
100 |

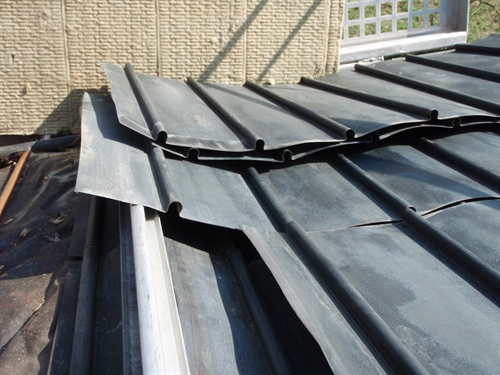

| Les absorbeurs d'origine, après nettoyage et avant remise en place. Clipés et non brasés sur les tubes collecteurs.
105 |
| Une des pièces de renfort, mise en place.
110 |

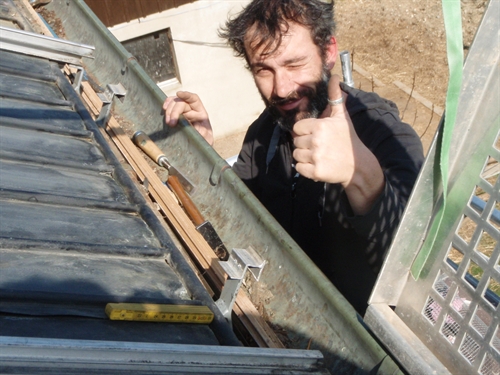

| Autres pièces de renfort qui vont soutenir les verres, et un artisan vitrier satisfait (sans lequel cette opération aurait eu peu de chances de succès).
115 |

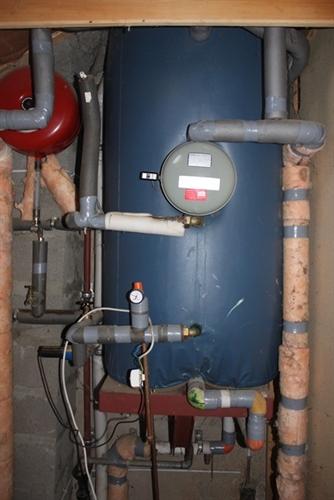

| Dans les combles, le chauffe-eau à double manteau, surélevé pour assurer le minimum de dénivelé au circuit en thermosihon. Avant modifications.
150 |

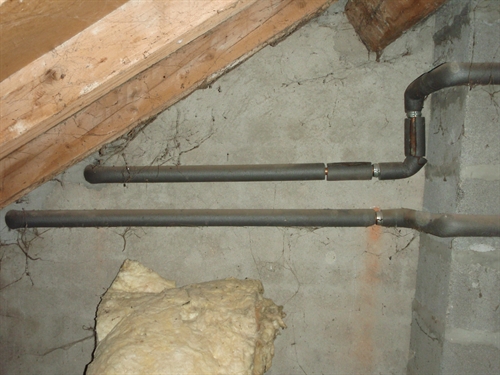

| Une portion du circuit avant modifications.
155 |
| La même, modifiée pour avoir moins de coudes et une pente plus régulière pour réduire encore les pertes de charge.
160 |

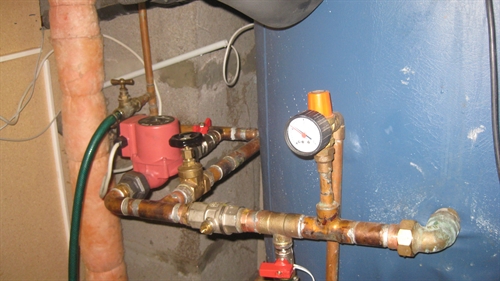

| Sortie retour du cicruit solaire, après modifications. Le circulateur (de récup) peut être by-passé en été.
165 |

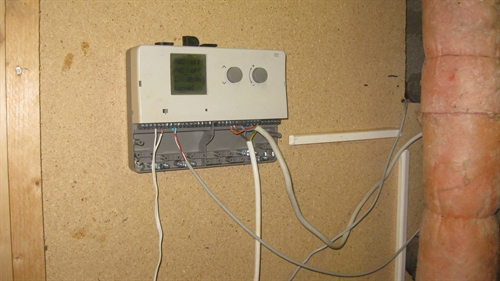

| La vielle régulation TEM, de récup elle aussi.
170 |

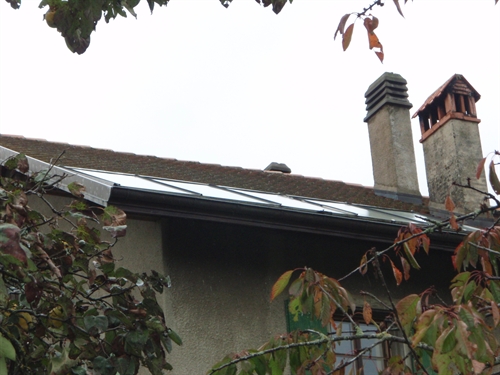

| Situation des capteurs. Ont du être placés le plus bas possible pour permettre le dénivelé minimal jusqu'au chauffe-eau. D'où un travail sur le bas des capteurs et une manipulation des verres pratiquement impossibles sans échafaudage.
195 |
| Avant réparation, vue du sommet des capteurs. On voit une une trace de fuite, réparée ensuite par nos soins.
200 |

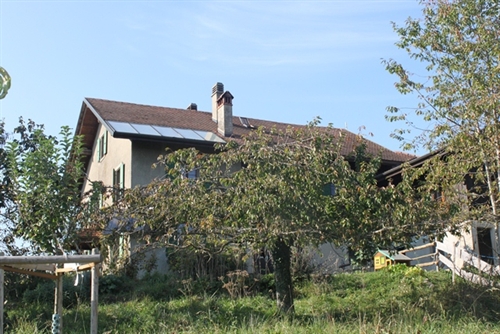

| Quand même, le cadre est pas mal.
