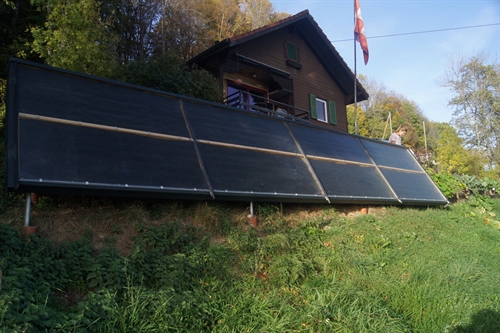

| Vue d’ensemble du champ par rapport à la maison. L’accumulateur se trouve dans l’angle le plus proche du champ, au rez du chalet
2 |

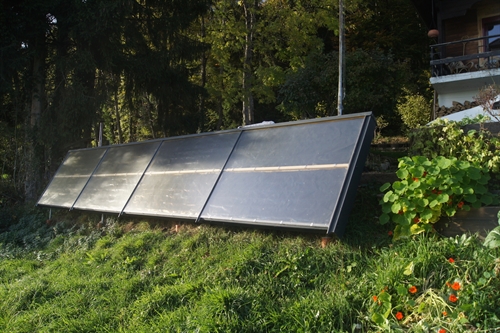

| Champ solaire de 12m2 en 4 X 2 sur support en pente incliné de 60° et orienté 175° (plein sud). Exposition idéale pour une récolte maximale en hiver.
Le champ est fixé sur 4 socles béton au bas et en haut, rigidifié en arrière par des traverses. L’alignement et le positionnement du champ sur les socles était fastidieux, d’où le besoin de revoir certains détails du concept de pose de champ dans le terrain en pente
5 |

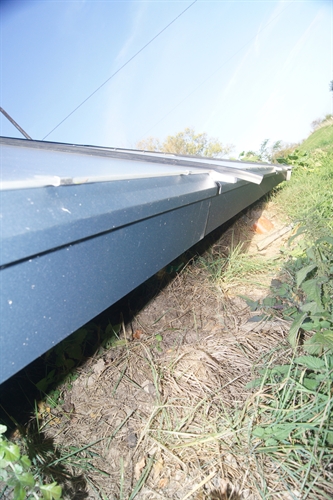

| Détail du bas du champ avec la finition soignée de la ferblanterie, des crochets du verre et la prolongation des profilés alu et de la gomme pour assurer un bon écoulement de l’eau de pluie
10 |

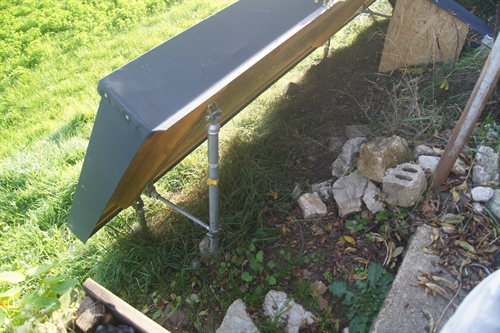

| Vue sur l’arrière du champ avec la ferblanterie, les socles et supports en acier galvanisés 1 ¼ ' et la boîte du puit d’introduction des lignes chaudes et froides, tout à droite
15 |

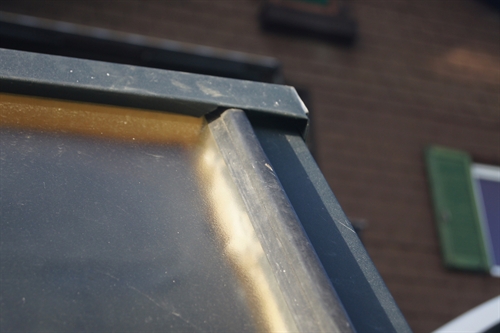

| Détail de la finition de la ferblanterie du haut du champ avec la gomme couverte par la ferblanterie du haut
20 |

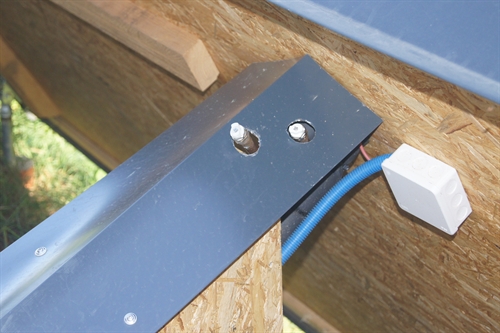

| Détail des purges du champ à l’arrière du champ avec puit d’introduction des lignes caloporteurs dans la fouille (lignes isolées en Armaflex noir) et boîte de connexion de la sonde de température
25 |

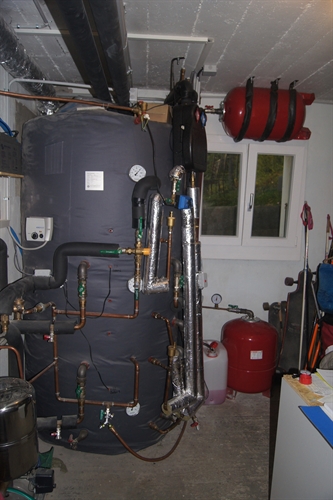

| Accumulateur Jenni JFM79C36 de 870l avec alimentation ECS (mitigeur avec bouton jaune), VE (vase d’expansion) de 80l pour l’accumulateur (suspendu) et de 60l pour le circuit solaire thermique (au sol). Le moteur à couvercle bleu indique la position de la vanne 3 voies du champ solaire dirigeant le liquide caloporteur soit dans l’échangeur du haut ou du bas, selon les températures dans l’accumulateur et le champ solaire. Les lignes solaire thermique sont isolées en laine de pierre protégée par une feuille alu. Le bidon plastic de 25l retient l’eau morte en cas de surpression dans l’accumulateur, limité à 3barg
30 |

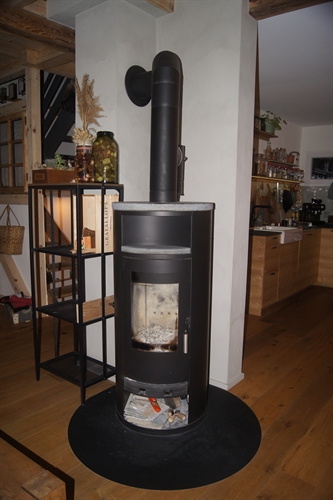

| Poêle hydraulique Momo de Tiba / Wodtke. Le filtre à particules, monté dans le tube de fumée, à moitié caché par le tube, a été monté à l’envers par rapport à la bonne pratique pour permettre la disposition du module de commande à la cave (voir photo suivante) pour éviter le bruit généré par le module générateur haute tension
35 |

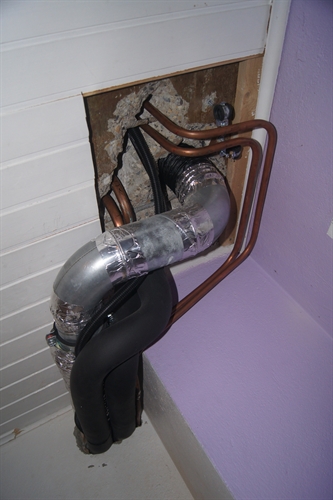

| Alimentation du poêle hydraulique par le bas:
Air frais: tube DN100
Lignes aller/retour eau morte de chauffage, isolées Armaflex
Lignes de refroidissement d’urgence et retour aux égouts, tubes cuivre non isolés
tubes noirs: alimentation électrique haute tension du filtre et sonde de température du poêle
40 |

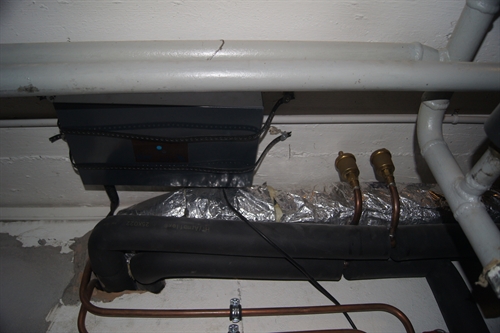

| Le module de commande du filtre à particules est monté à la cave, juste sous le poêle (boitier noir fixé au plafond). Le câblage électrique entre le filtre et le module de commande a dû être dessoudé (fait par un professionnel agrée) afin de passer le câble à travers le trou du plafond.
45 |

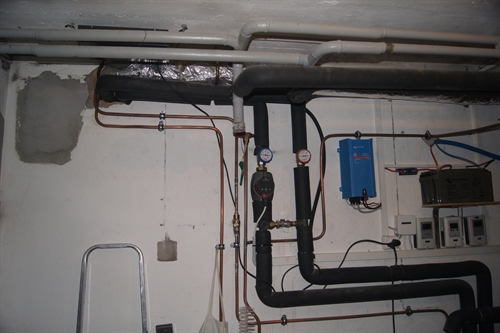

| Distribution chauffage isolé Armaflex (noir) avec le circulateur (rouge).
Les conduites cuivre aller (alimenté par le réseau d’eau froide) et retour (évacuation à l’égout) font partie du refroidissement d’urgence du poêle hydraulique en cas de dépassement de température de 90°C
Étant donné que la pose du Jenni et le poêle hydraulique a été exécuté par un installateur Sebasol alors que les capteurs et circuits hydrauliques en autoconstructeur, il y a 2 Sora (on pourrait tout programmer sur une seule). Le 3è régulateur se charge du chauffage.
A noter aussi la batterie et l’onduleur (bleu) marque Victron energy multiplus 12/500/20 pour rendre l’alimentation électrique du chauffage autonome du réseau
