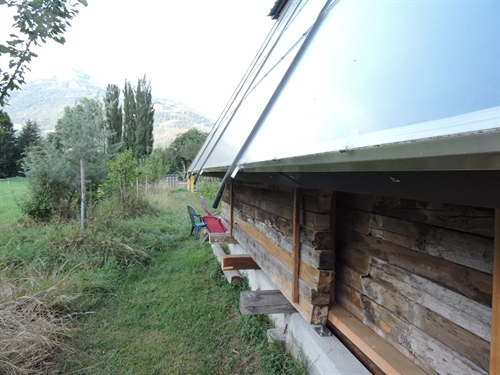

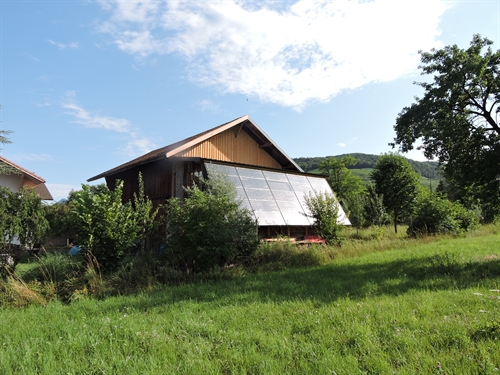

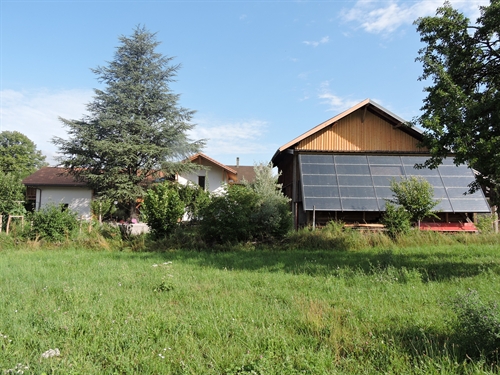

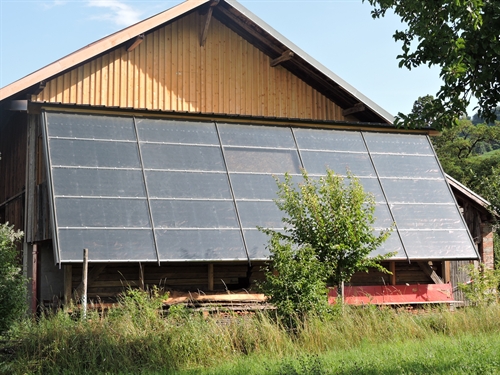

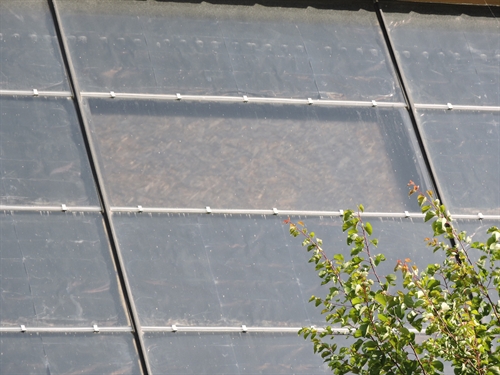

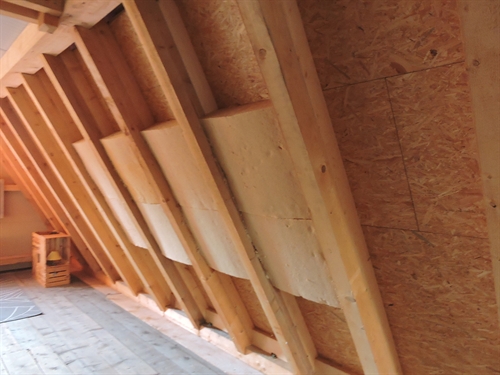

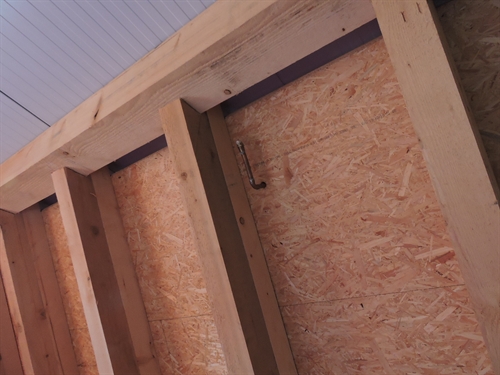

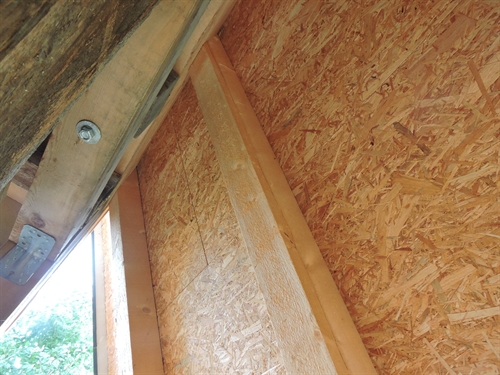

| Le champ est appuyé contre la façade sud d'une grange non habité. Le bâtiment habité est sur la gauche. Cette option avait été ignorée par un installateur non Sebasol qui avait fait une première offre pour ce bâtiment de 350m2 chauffés qui va contenir plusieurs types de locaux. Cette offre faisait figurer 12m2 de capteurs sur un toit de faible pente, donc peu adapté à l'appoint chauffage solaire. L'installateur n'a pas pensé une seconde à faire autrement, ce qui est assez classique avec des installateurs qui font du solaire thermique une fois tous les tremblements de terre et pratiquement jamais d'appoint chauffage solaire thermique : ils pensent de manière stéréotypée, sans se soucier des données de dimensionnement, et sans la moindre imagination. Il y avait aussi de prévu un poôle hydro de 8 kW totalement sous dimensionné pour les besoins du bâtiment après solaire (aurait nécessité en hiver de faire du feu en continu !). Et enfin un accumulateur de 4000L, lui totalement surdimensionné et pour les 12m2 de solaire thermique, et pour la puissance du poêle. A présent les 4000L de stockage restent, mais il y a 36m2 à 60° de pente orientés sud dessus, qui font plus de 50% de tous les besoins, et un poêle hydro puissante de 18 kW.
On peut encore ajouter que l'offre du premier installateur était de même prix qu celle-ci avec 3x plus de surface de capteur et un poêle hydro plus que 2x plus puissant !
Conclusion : le solaire thermique c'est du low-tech ce qui est super, mais ça demande des compétences, ce qui est super aussi car cela différencie les professionnels impliqués régulièrement dans le solaire thermique du tout venant sanitaire-chauffage qui dit qu'il sait en faire pour ne pas perdre la face, mais qui en réalité en sait moins dans ce domaine qu'un autoconstructeur Sebasol.
1 |
| Sur cette image on voit à gauche le bâtiment habité
2 |
|
3 |
|
4 |
|
5 |
|
10 |
|
15 |
|
20 |
|
25 |
|
30 |
|
35 |

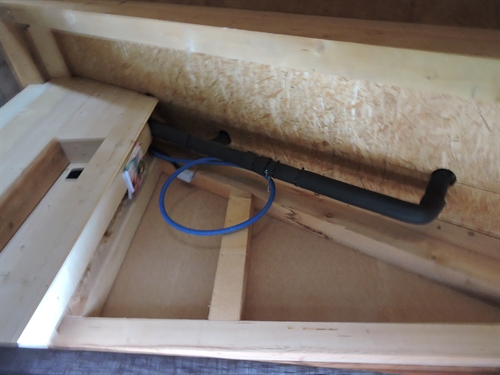

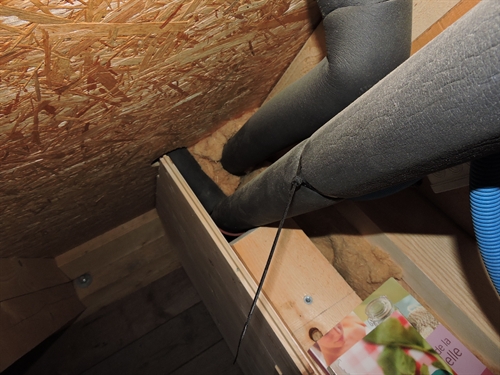

| Ici le caisson de protection manque encore. On est en façade N, donc il y a moins d'UVs mais il n'y a pas moins de fouines.
40 |
| Fouille comblée entre la grange et la chaufferie. Là-dedans courent les lignes solaires protégées par un canplast sans rupture. La profondeur n'a pas à être à 1ml/hors gel car le circuit solaire contient du glycol. Pratique.
45 |

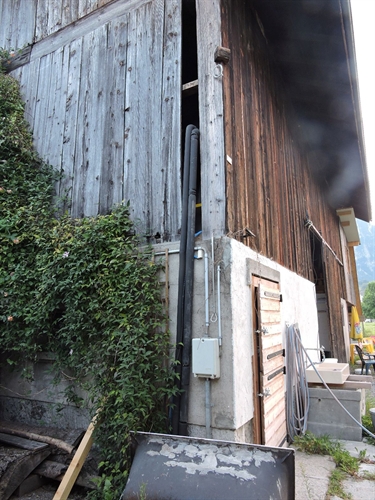

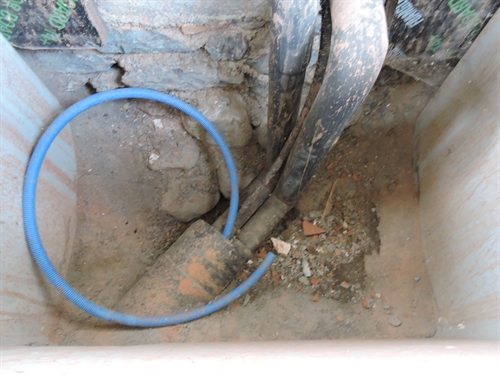

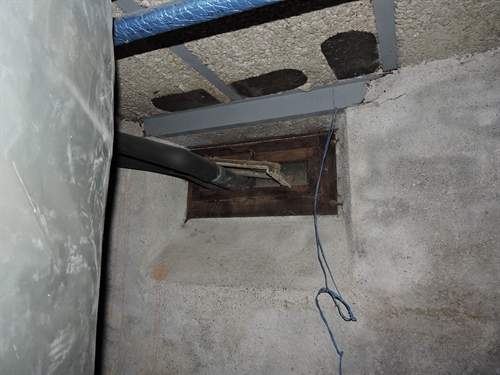

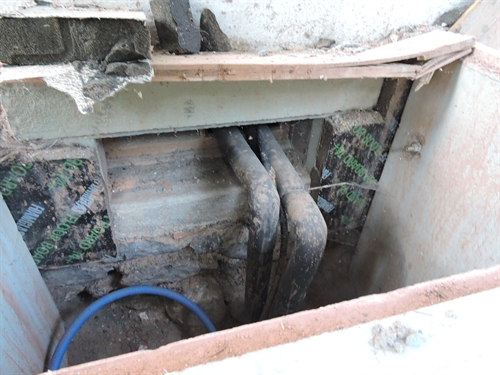

| Arrivée des lignes solaires depuis la fouille dans un saut de loup
50 |
| Idem
55 |
| Arrivée des lignes solaires depuis le saut de loup
60 |

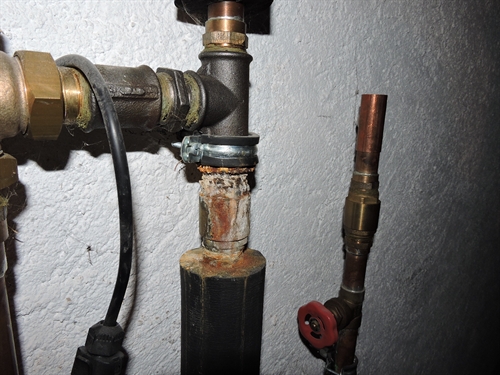

| Une fuite à la filasse à fixer
65 |

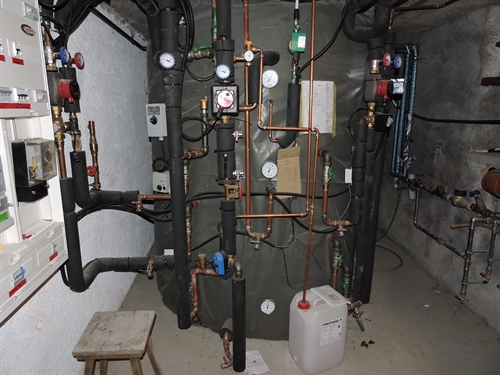

| L'accumulateur combiné en chaufferie. Le fait de mettre les capteurs à 60° dans le terrain a permi de réduire le litrage. Autoconstructeurs et apprentis : cf doc technique pour les modulation du volume du stock vs pente et orientation.
100 |

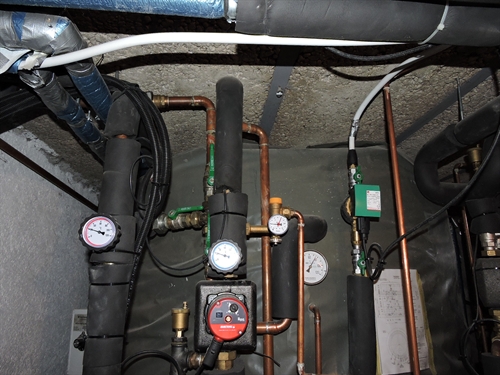

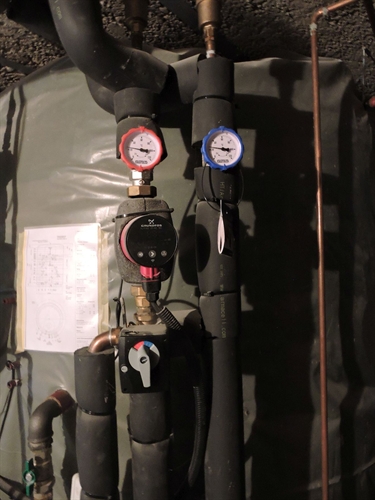

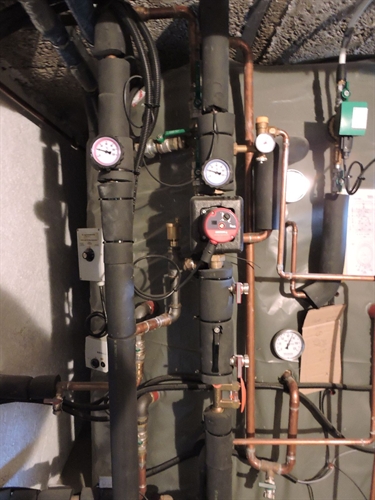

| Le groupe solaire fait à façon, ligne aller T6 à droite, retour T5 à gauche
105 |
| Idem
110 |
| Idem, partie basse avec 3-voies de stratif.
115 |

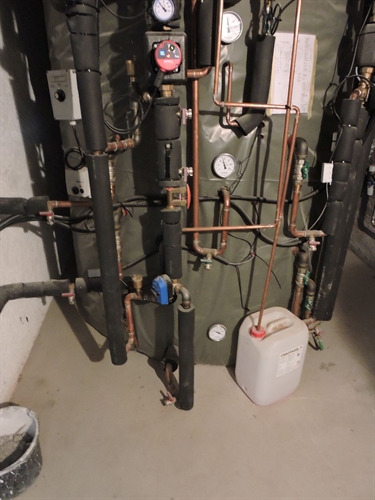

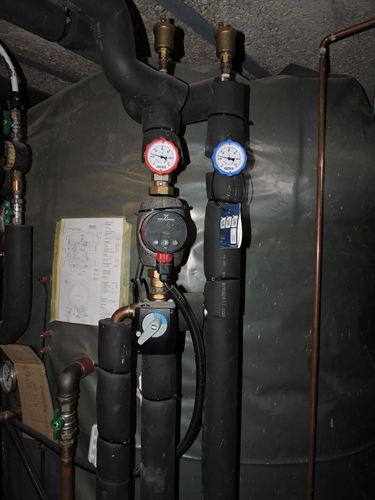

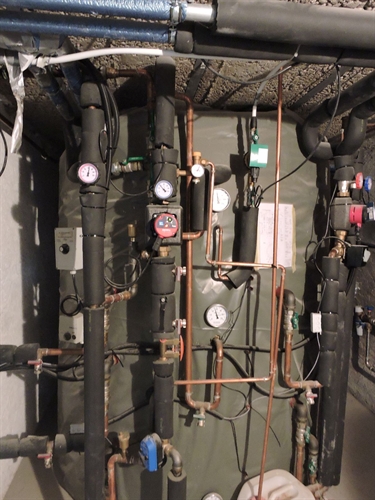

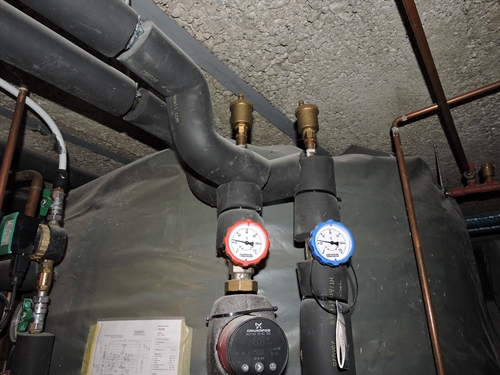

| Ici groupe de distribution chauffage évoluée, avec vanne 4-voies progressive. Le papier collé sur l'accu est le schéma de l'accu, toujours fourni par Jenni.
120 |

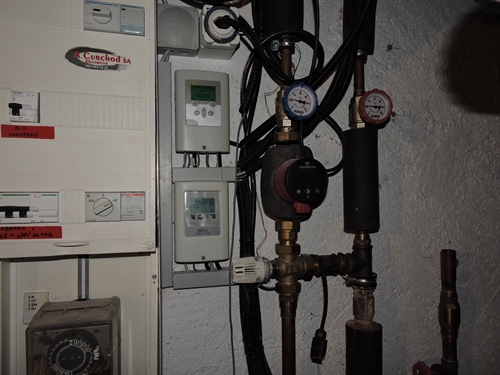

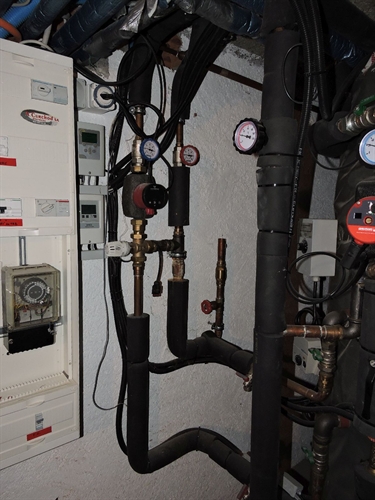

| Ici groupe de charge du poêle hydro 17.7 kW / rendement 86% / dans l'eau 82%, avec vanne mélangeuse. Au moment ou ces lignes sont écrites (fin 2020) le poêle n'est pas encore installé, ce groupe est en attente. Visibles à gauche les régulations solaires et de la distribution chauffage.
125 |
| Dito
130 |

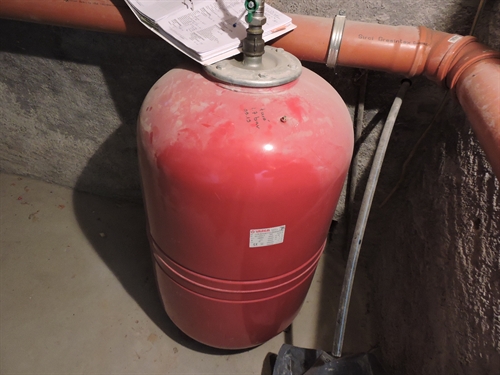

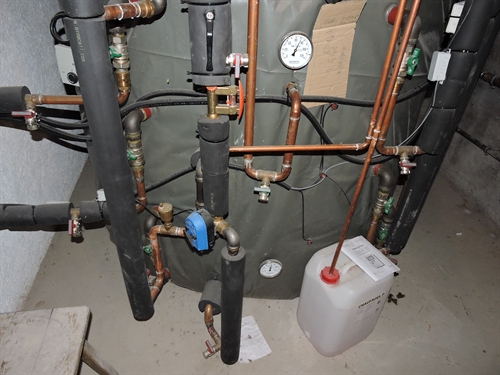

| VE solaire
135 |

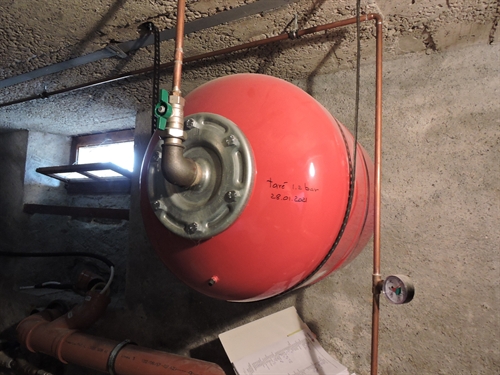

| VE de l'accu
140 |

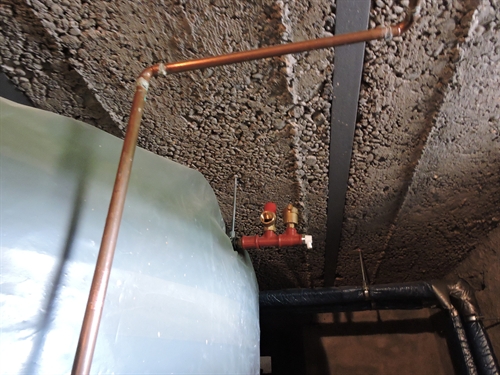

| Soupape de l'accu, pas menée à l'évacution, ce qui n'est pas conforme aux règles de l'art et doit donc encore être fait.
145 |

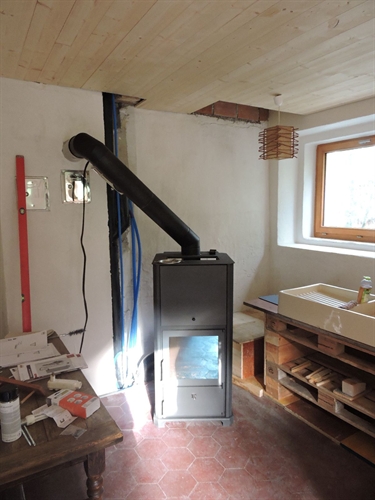

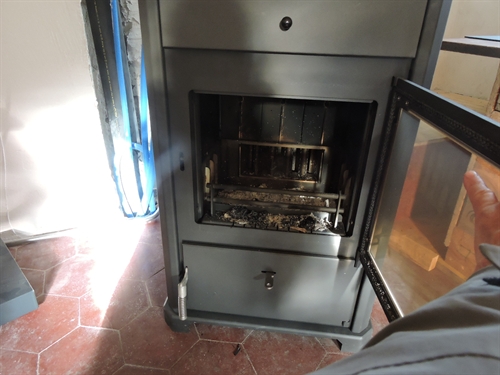

| Le poêle hydro
200 |

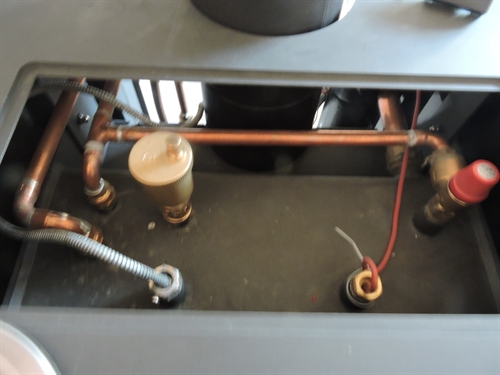

| Soupape de sécurité thermique, sonde
205 |

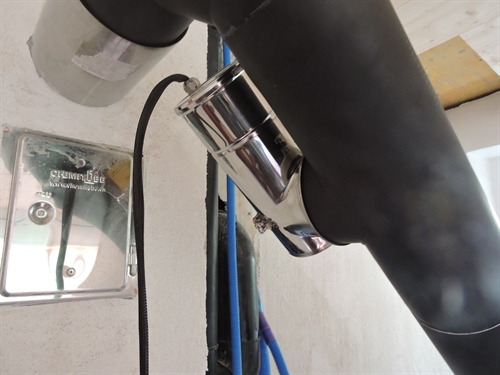

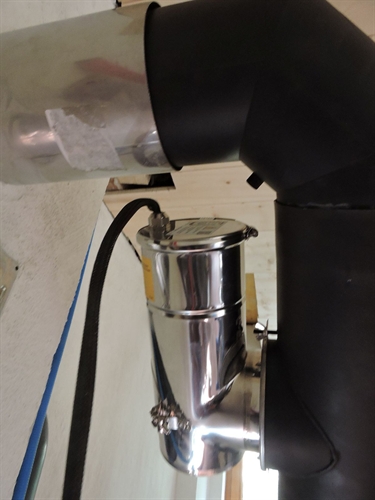

| Et le filtre à particules
210 |

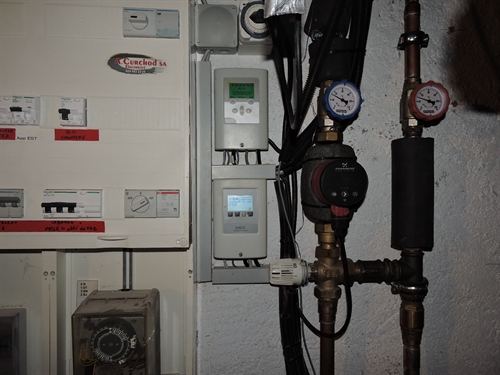

| En chaufferie, le groupe charge du poêle
215 |
| Et le groupe distribution évoluée pour la distribution chauffage
220 |
|
221 |

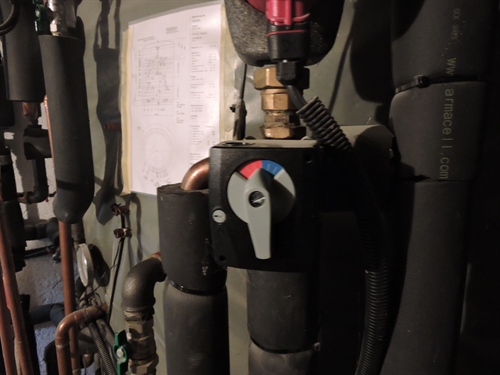

| La vanne mélangeuse 4-voies progressive
222 |
|
225 |
|
230 |
| Ici le groupe du poêle avec la vanne mélangeuse
249 |

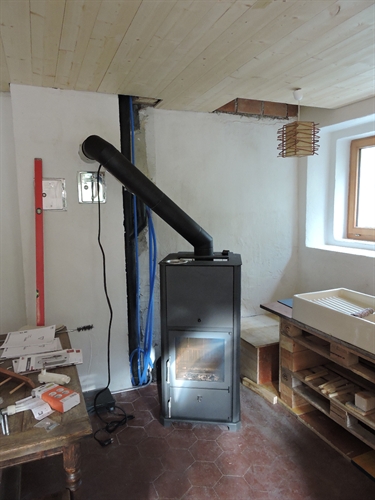

| Le poêle, 17.7 kW, 86% de rendement, 82% dans l'eau
250 |
|
255 |
|
260 |
| Et le filtre à particules
265 |
