| Face au crépissage de PV sur le toit, les capteurs thermiques sont étonnament discrets. Ici le champ SE en 3x1
5 |

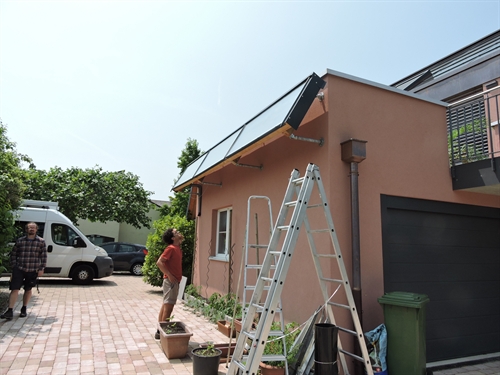

| Ici le champ SO en 2x2
10 |
| Passage des lignes du SE
15 |
| Idem Un bout est pas isolé
20 |
| Idem toujours le SE
25 |
| SE encore.
30 |

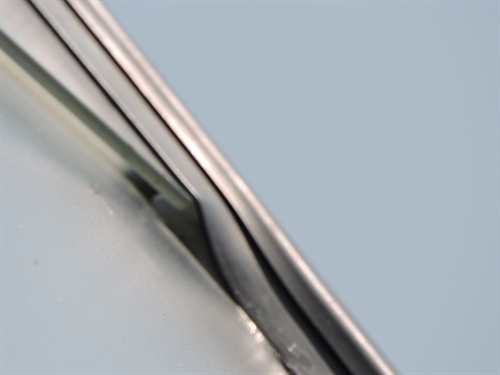

| SO, manque silicone.Fixé depuis
35 |

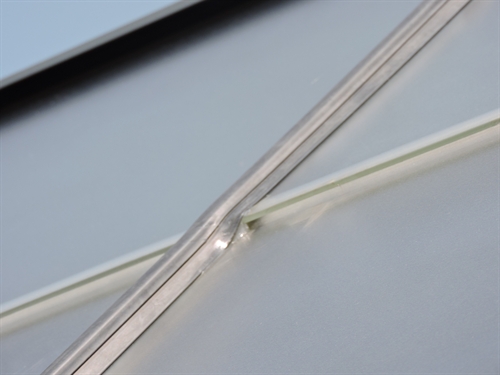

| Idem vue rapprochée
37 |
| SO, raccord ferblanterie de derrière
40 |

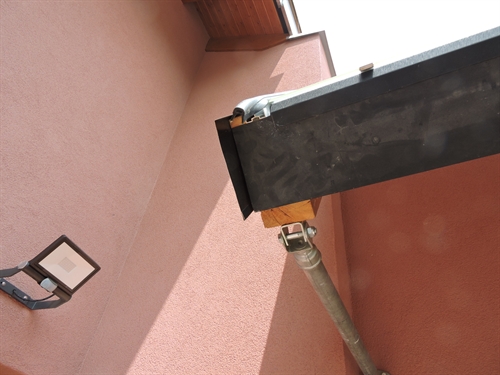

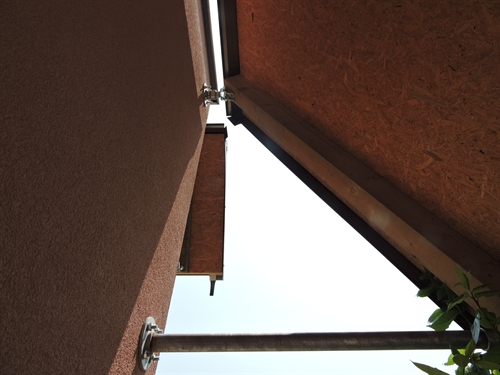

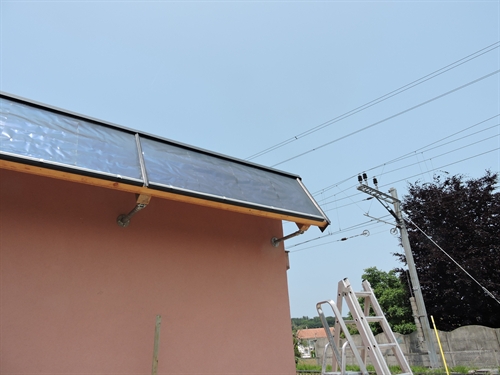

| Ancrage au mur, donc champ suspendu. Système très simple et bon marché
45 |

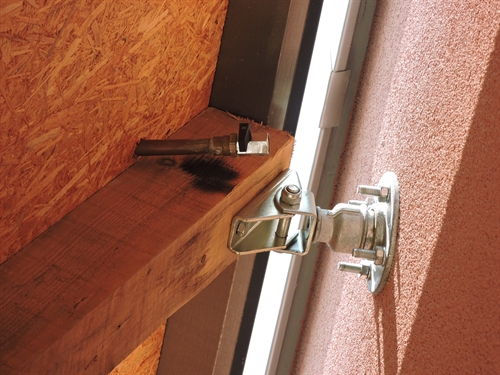

| Purge. Brids articulés. Fabriquées en Suisse par un entreprise régionale.
50 |

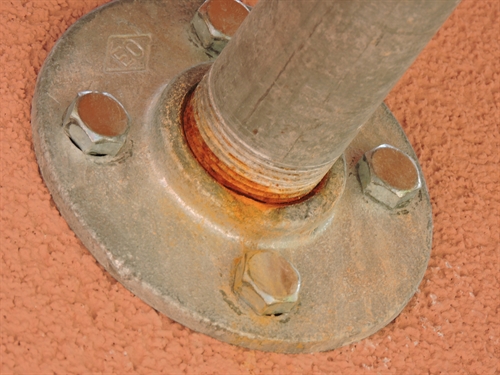

| Ca c'est pas bien. On voit déjà la rouille. Pourquoi ? Parce que le tube 5/4' a été taraudé à la filière. Et que le taraudage enlève le zinc. Et que sous le zinc il y a de l'acier simple, entendre non zingué vu qu'on a enlevé le zinc (appelé aussi 'galva' dans la région). Et que donc l'acier simple ça rouille. D'ici quelques années le tube sera rongé et tiendra par la 'force de l'habitude'. Jusqu'à ce qu'un coup de vent plus fort que d'habitude y mette fin. Cette erreur est répertoriés dans la doc tech. Elle pourrait donner droit à une des célèbres Médailles qui la parsèment. Comme celle de la Pelle à Neige, des Cailloux dans les Tubes, du Croisement des Lignes ou du branchement de l'alimentation de la régule sur l'interrupteur de la lumière de la chaufferie (la plus belle des Médailles, vu qu'elle génère des stagnations 'incompréhensibles').
55 |

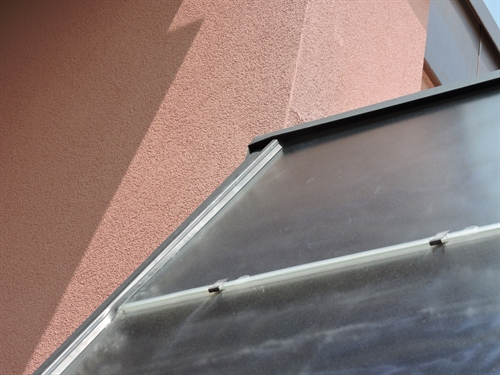

| Ferblanterie de devant
60 |
| Champ SE again
65 |

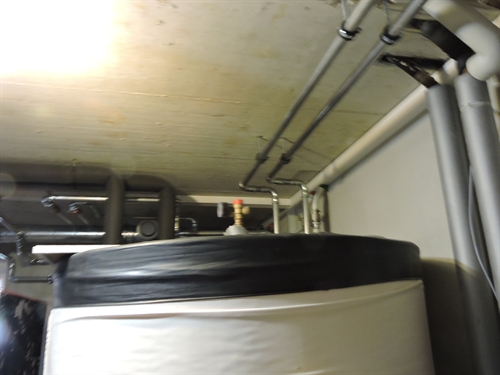

| Bon. Chaufferie. Difficile d'y voir car la place elle est rentabilisée ! Pas comme dans une chaufferie de bâtiment de prestige où peut manger par terre et quasi jouer au minigolf d'un pièce à l'autre. Avec souvent les tuyaux non isolés car il faut que 'le métal s'exprime'. Ici l'accumulateur chauffage. Un 970L ajouté.
100 |

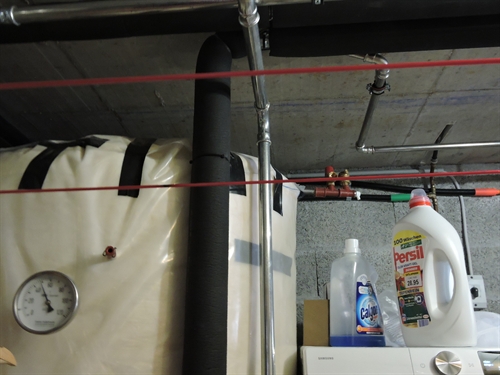

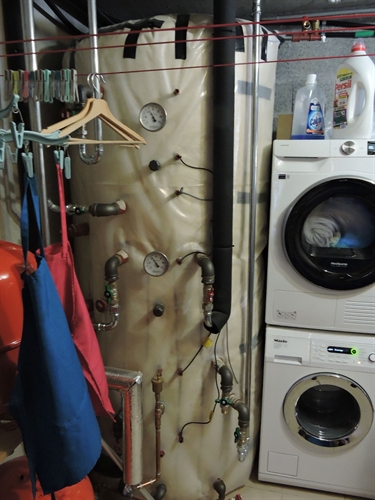

| Et ici le ECS. Un spira d'origine de 750L récupéré.
105 |

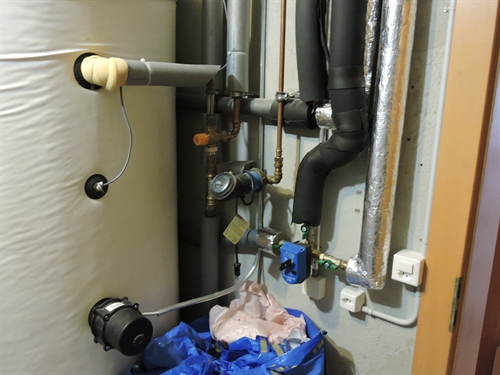

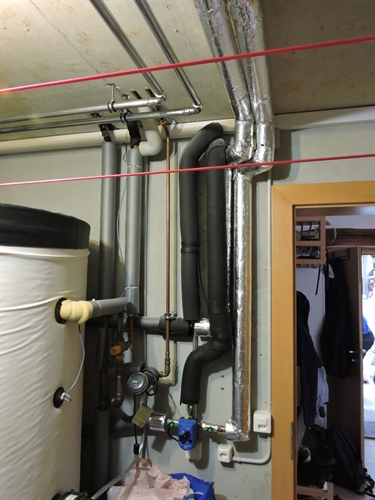

| Vu du mitigeur, de la recircule ECS (qui sert à rien et qui est probablement coupée), tout ca d'origine. La 3-voies est celle de la bascule solaire entre les accus.
110 |
| Soupape pas menée à l'évacuation. D'origine. Donc flemme de l'installateur du passé.
115 |
| Accu chauffage. Donc à présent. Avec soupape pas menée à l'évacuation. Flemme de l'autoconstructeur du présent.
120 |

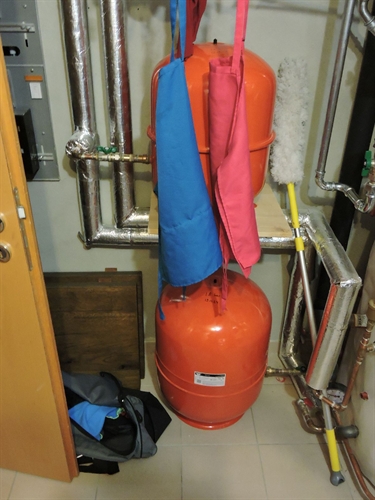

| Vase d'expansion de l'accu chauffage
125 |

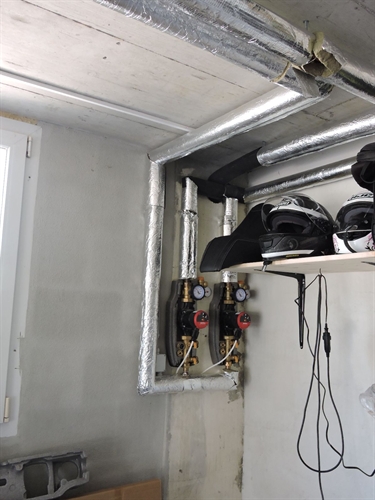

| Les deux groupes solaires, car 2 champs. Autoconstructeurs : donc la variante hydraulique avec 2 circulateurs.
130 |

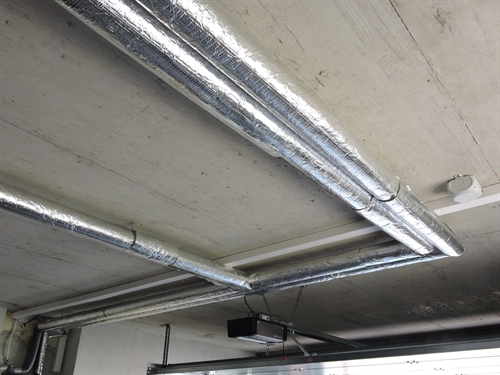

| Lignes au départ des groupes. On voit déjà que ça se décolle. Toujours ça finit par se décoller, à cause de la poussière, de la chaleur, du fait que la colle c'est organique et que ce qui est organique ça sèche, ça se craquelle, etc. Et donc ça décolle. Phénomène décrit dans la doc tech. Mais il faut la lire. Et on règle ca avec quelques ligarex. Décrit aussi dans la doc tech. Mais il faut la lire-.
135 |
| Ici c'est mieux. Mais rappel comme il y a deux sortes de toits plats : ceux qui fuient et ceux qui ne fuient pas encore, il y a deux sortes de lignes isolés avec des coquilles autocollantes, celles dont l'isolation décolle et celles dont elle ne décolle pas encore.
140 |

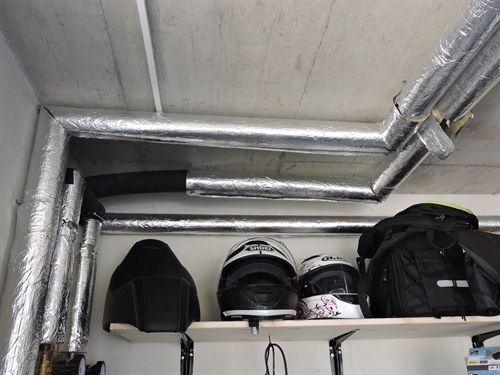

| Passage dans le garage. A gauche la goulotte qui contient le simalent qui contient les 2 câbles de sondes des 2 sondes des 2 champs
145 |
| Régule
150 |

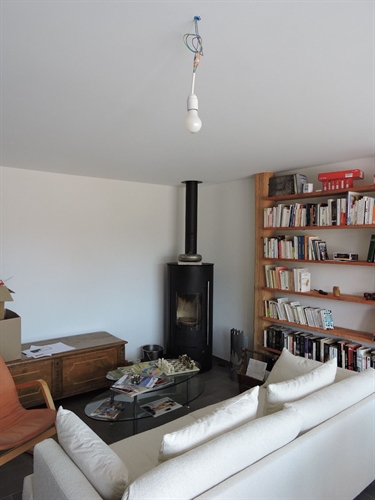

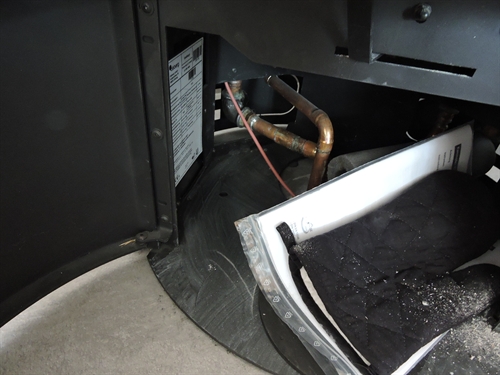

| Ici le poêle hydro. Mis en place en clef-en-main
200 |

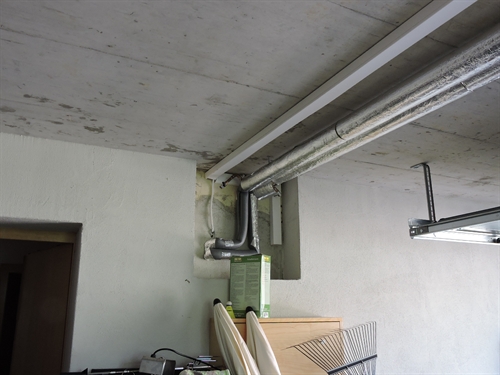

| Arrivée d'air de l'ext
205 |

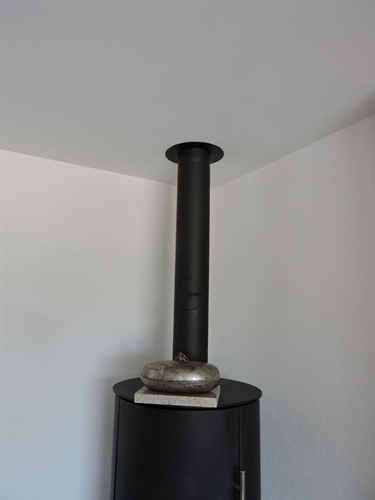

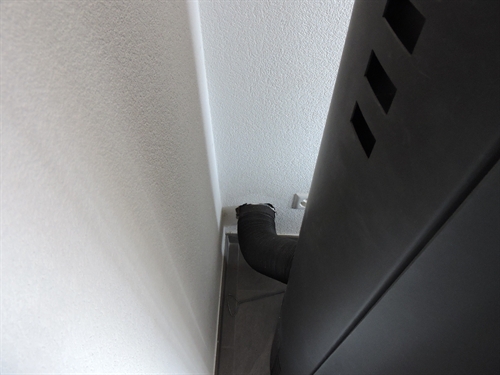

| Cheminée.
210 |
| Câble de la sonde du poêle. Résistante à la température.
215 |

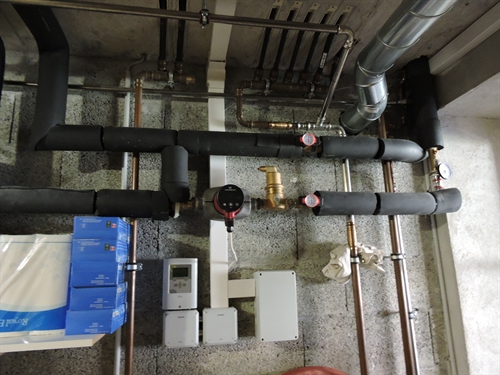

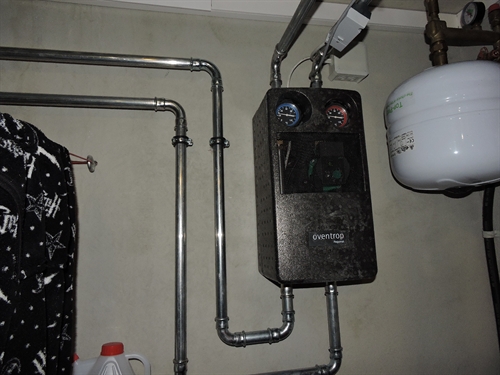

| Groupe hydrau de la distribution sur le chauffage au sol. Il y a un indice qui permet de le déduire.
