Hayoz (1233 Lully) 6m2 ECS,pierre ollaire pour flinguer le chauffage électrique,rénovation



Une installation classique de 6m2 pour l'eau chaude sanitaire dans une maison à l'origine tout électrique, judicieusement adaptée bois par un poêle central en pierre olaire.

Particularité à observer sur les photos : la protection des lignes extérieures par un caisson en ferblanterie.


Fiche technique

Type
Installation solaire ECS avec appoint électrique.

Accumulateur
SSH 500 litres inox avec un registre et corps de chauffe électrique
Isolation mousse 8 cm, housse PVC.

Régulation/cpt de chaleur
TEM S-3 avec compteur de chaleur incorporé.
Débitmètre à impulsion+doigts de gants et sondes

Circulateur solaire
PAW 15-40

Vase d’expansion
Reflex type N, 35 litres

Capteurs
K6 sélectif, test de qualité SPF172, 6m2, 2 rangées de 2 capteurs.
Intégration en toiture, ferblanterie périphérique cuivre

Circuit solaire
Cuivre DN15
Antigel Motorex GP44
Proportion 40% pour –23°C
Isolation ArmaflexHT 25mm et Vetroflex 30mm
Protection extérieure par caisson en cuivre

Circuit ECS
Mitigeur thermostatique

Production
Simulée Polysun 2990 kWh/an pour 200 l/jour à 55°C.
Mesures en cours

Coût
8600 francs tout compris, dont 250 F de taxes pour la demande d’autorisation (APA).
Subvention : 5700 francs.
Coût du kWh pour une durée de vie de 20 ans : 4.8 cts.
Galerie

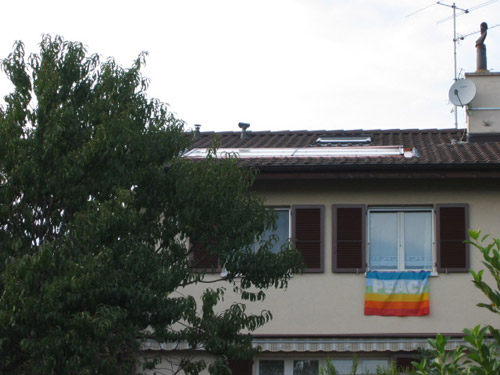

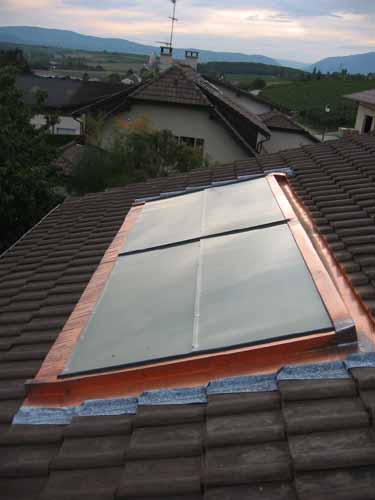

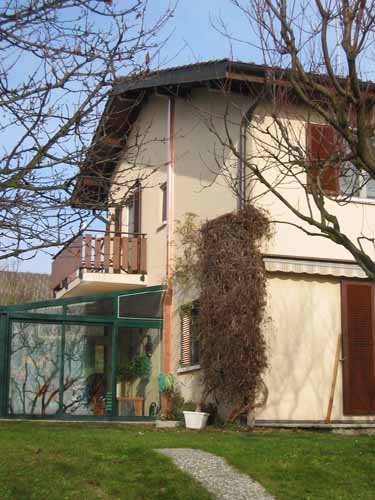

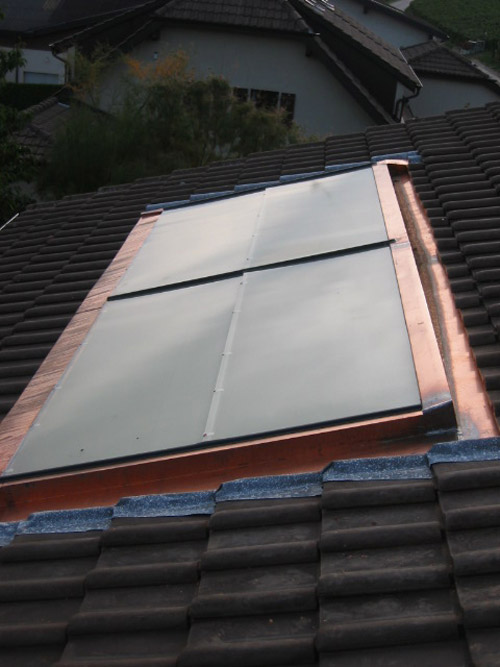

Le toit est haut, le terrain en pente, alors pour bien voir les panneaux, il faut aller sur le toit.
 0

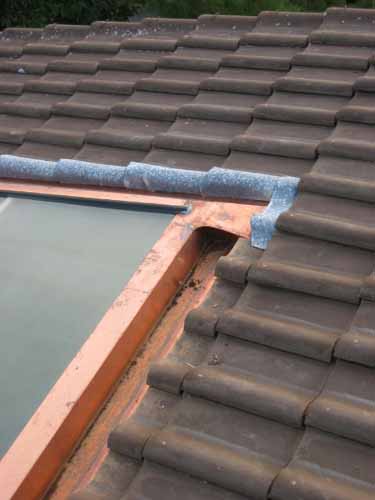

Détail de la ferblanterie sur la sortie de la conduite. Une certaine complication pour le ferblantier, mais ce n'est pas toujours possible de faire autrement. Il faudrait essayer de sortir du champ par en-dessous pour ne pas gêner le travail de ferblanterie.
 0

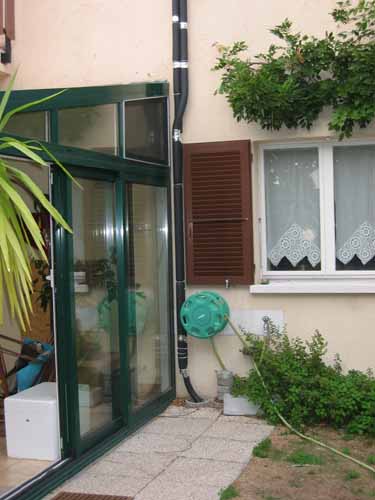

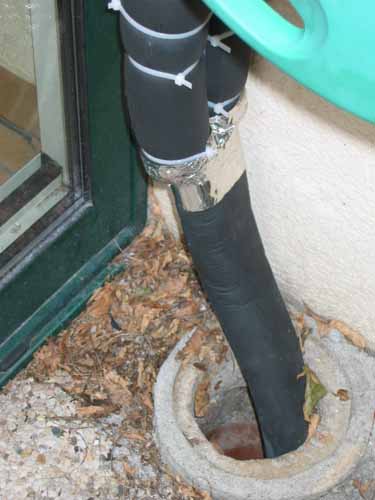

Passage des lignes par l'extérieur, isolation Armaflex haute température.
 0

 0
Entrée dans la cave par un conduit d'aération de 3 mètres de long. Utilisation pour ce passage d'une ligne préisolée avec 2 tubes cannelés souples en inox.
 0

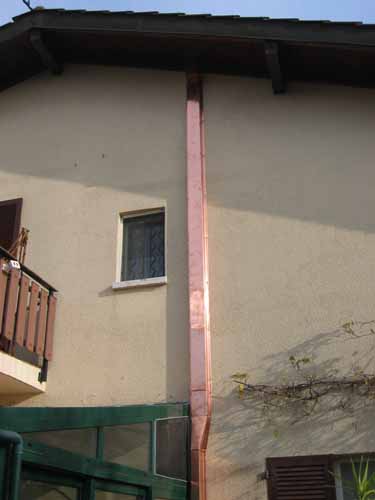

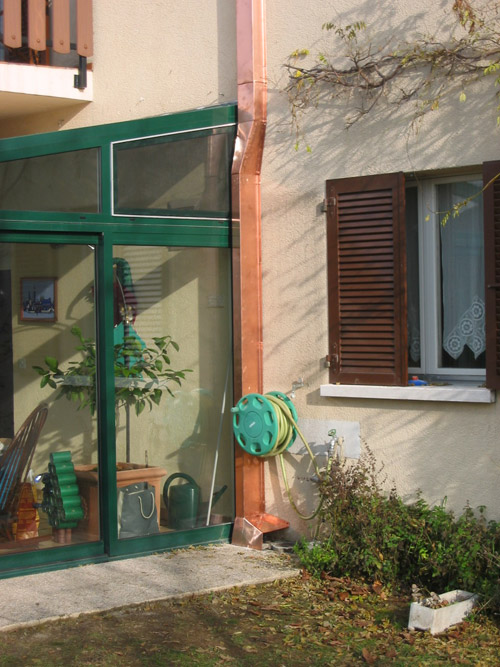

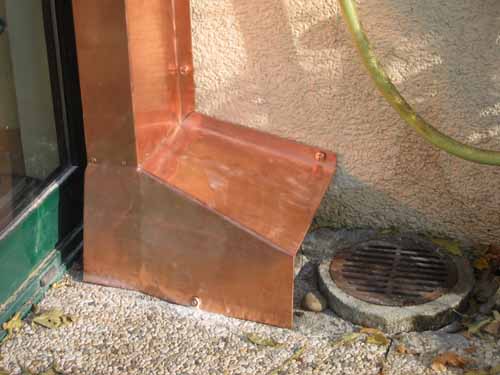

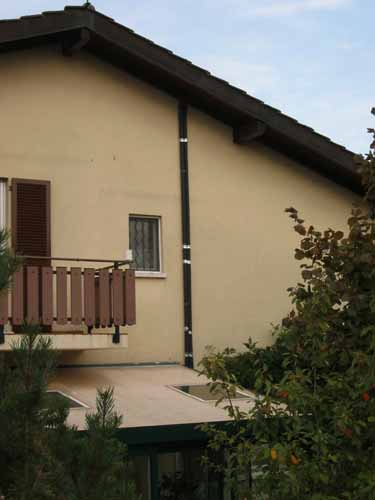

Le caisson de ferblanterie pour protéger les lignes extérieures. L'avantage du caisson est qu'il peut se faire après coup, au contraire d'une protection par des descentes d'eau pluviale.
 0

 0

 0

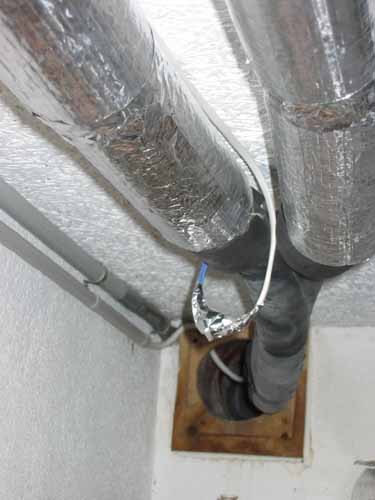

La sortie des lignes dans la cave.
 0

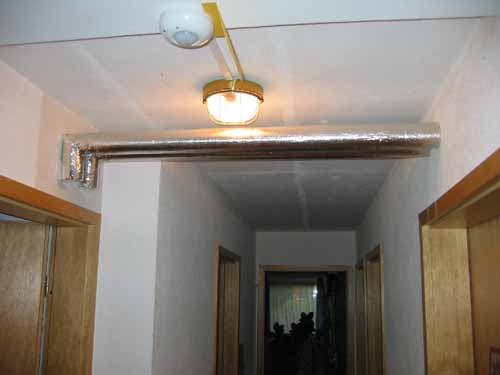

Traversée du couloir
 0

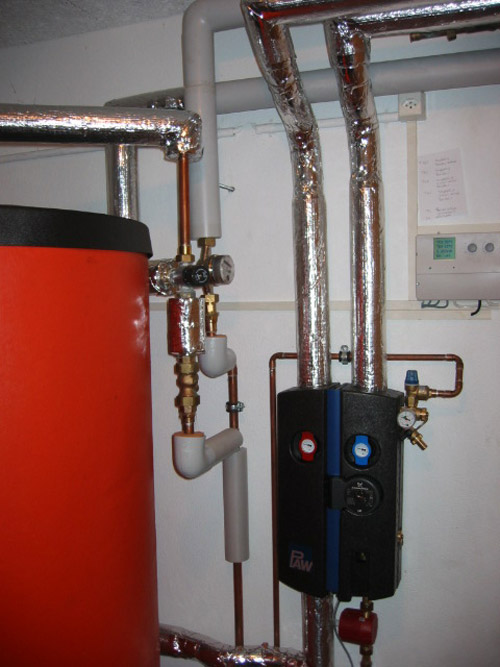

Le boiler avec le groupe de circulation, et la mitigation.
 0
Les connexions du circuit solaire au boiler, et le départ vers le vase d'expansion.
 0

 0

 0

 0

 0
