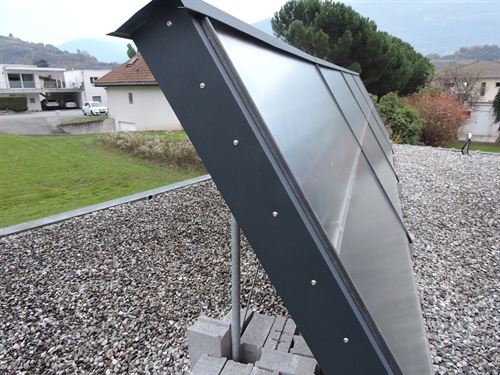

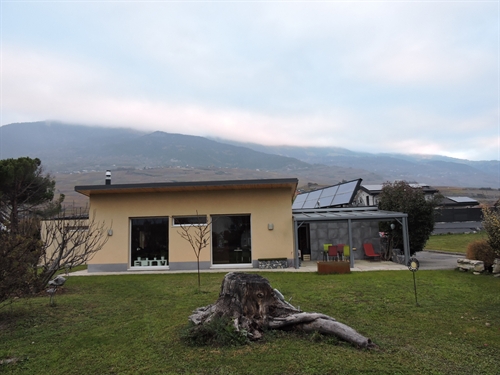

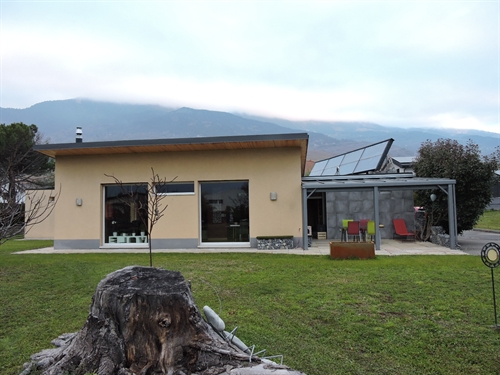

| Vu de devant
5 |
| Rapprochée
10 |

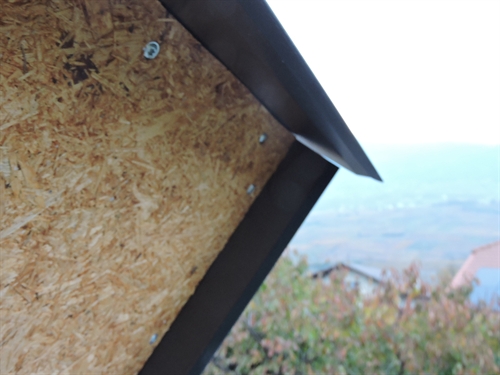

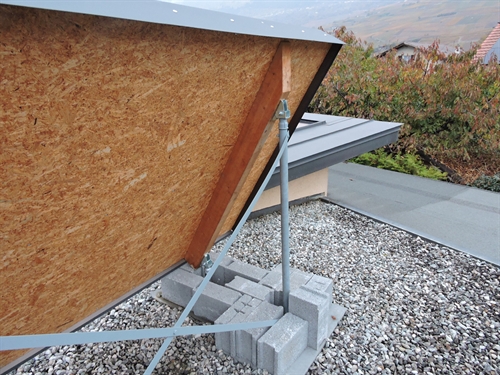

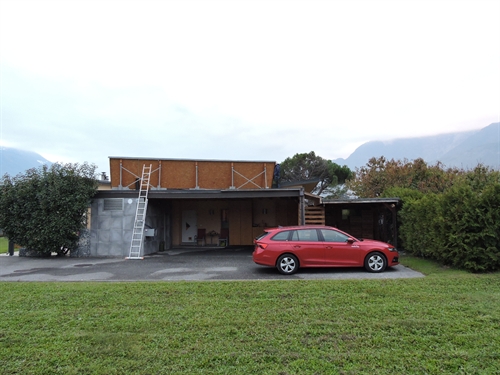

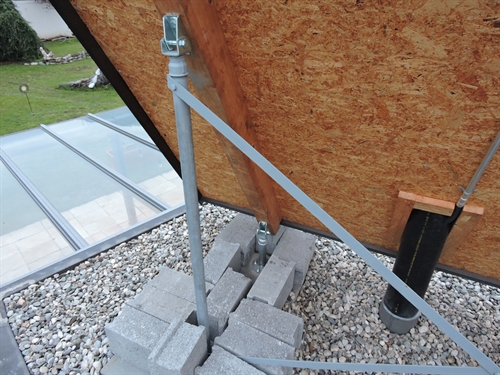

| De derrière. Reste plus qu'à monter pour inspecter.
15 |
|
20 |
|
25 |
|
30 |

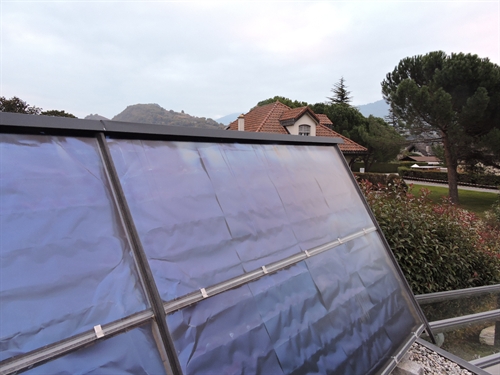

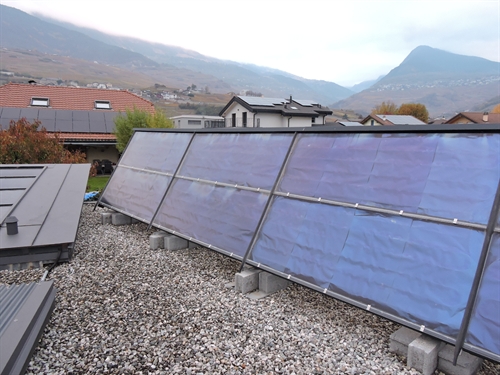

| Un verre avec traitement antireflet c'est simple : c'est comme si il n'y avait pas de vere
35 |

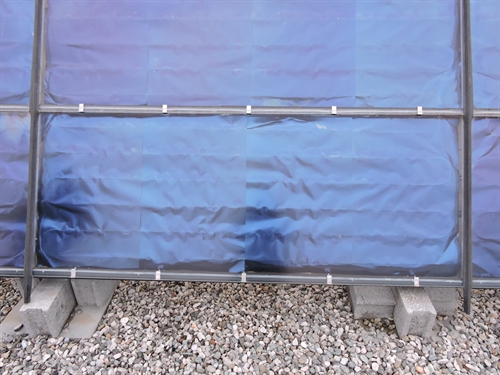

| Coulures de saletés au lavage de l'absorbeur ?
40 |
|
45 |
|
55 |
|
55 |
|
60 |
|
65 |
|
70 |
|
75 |
|
80 |
| 2 accus en satellite, seul moyen de passer les portes
100 |
|
105 |
|
110 |
|
115 |
|
120 |
|
125 |
|
130 |

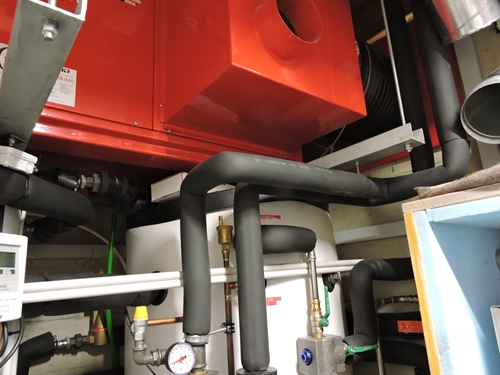

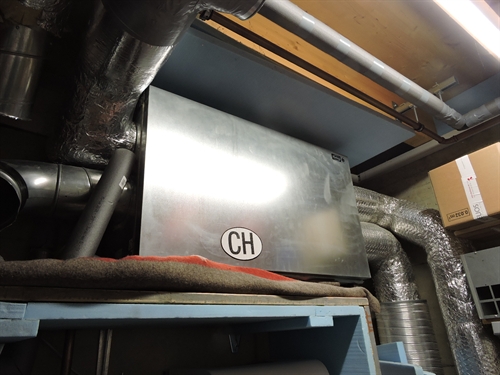

| Rien à voir avec le solaire, juste le monobloc de ventil, le bâtiment étant minergie.
135 |

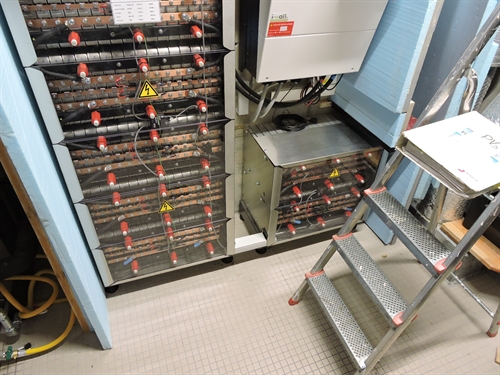

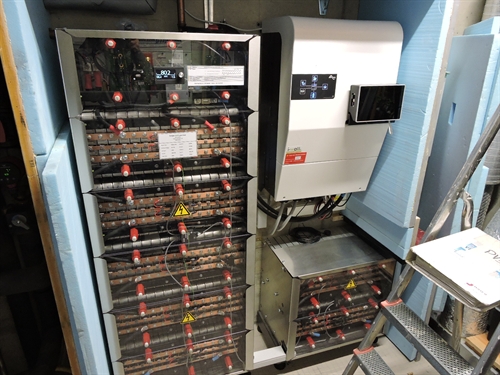

| Idem. Le pack de batteries pour le PV. De la récup
140 |
| Idem. Faut pas que ca parte en excusion...
145 |

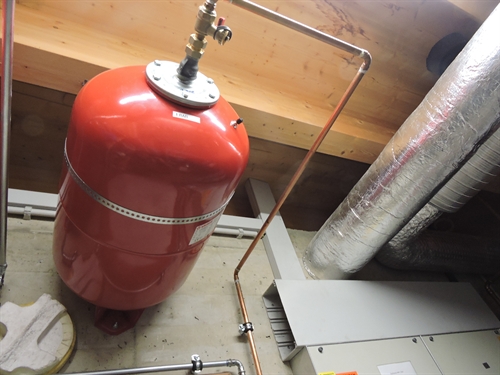

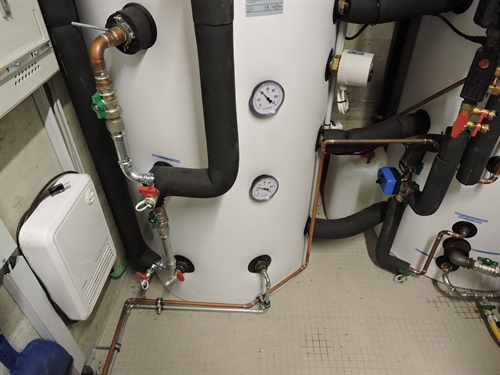

| Les vases d'expansion
150 |

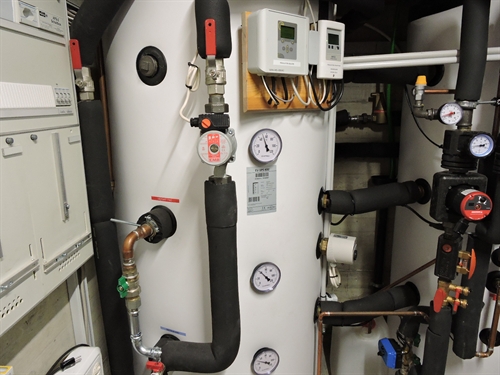

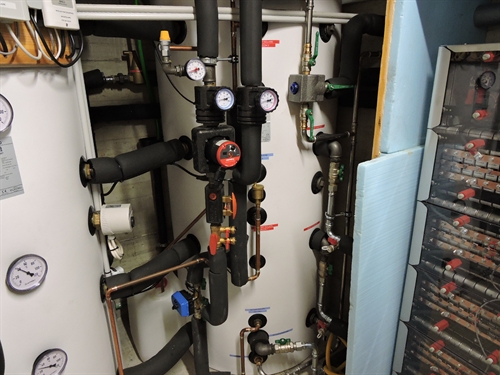

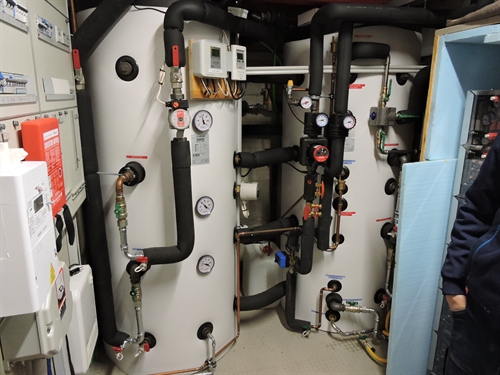

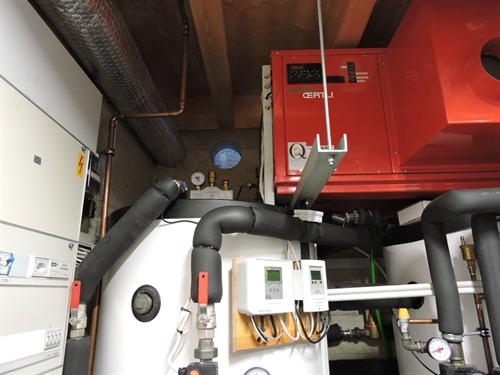

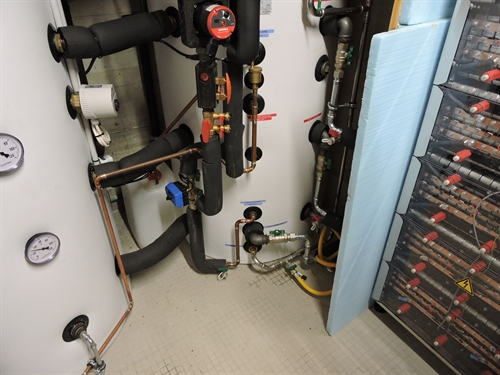

| Le solaire
155 |

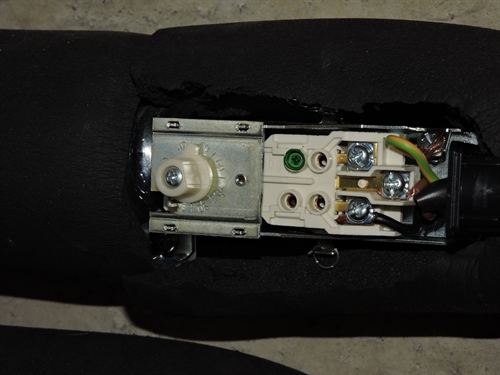

| Corps de chauffe de sécurité, à priori pour soutenir la PaC en cas de manque de aolaire, mais les PaCs ont leurs corps de chauffe électriques directs planqués en interne, donc doit surtout servir en été en cas de mauvais temps, pour ne pas avoir à allumer la PaC. Nos mesures ont montré (Rossel fasfasdfa en particuler) que le ST diminue d'un facteur 4 les heures de fonctionnement d'une PaC. Ce qui revient à dire une augmentation de la durée de vie d'un facteur que vous voulez jusqu'à 4, mais au moins 2. Outre évidemment les économies d'électricité, y compris en hiver. Mais pour revenir à la durée de vie, au prix d'une PaC installée à ne justement pas réinstaller une fois sur 2 à 3 fois sur 4, estimez l'économie. Encore une preuve que le solaire thermique ne sert à rien :-)
160 |

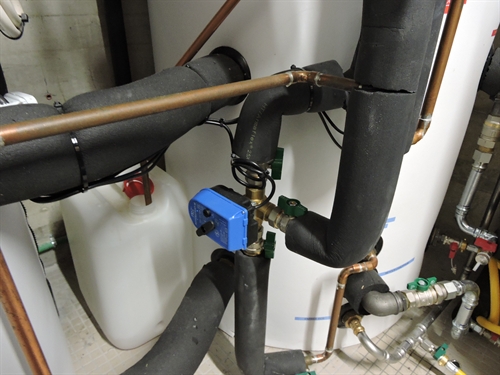

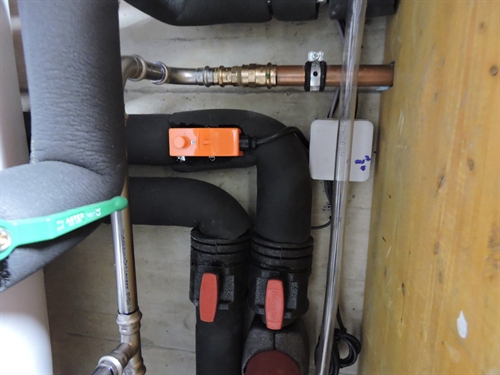

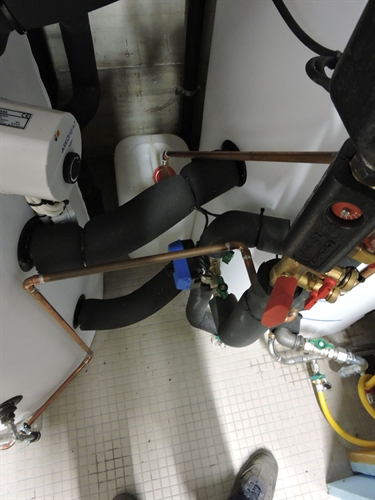

| Vanne de stratif tout en bas
165 |
| Qu'on voit mieux ici
170 |
|
175 |

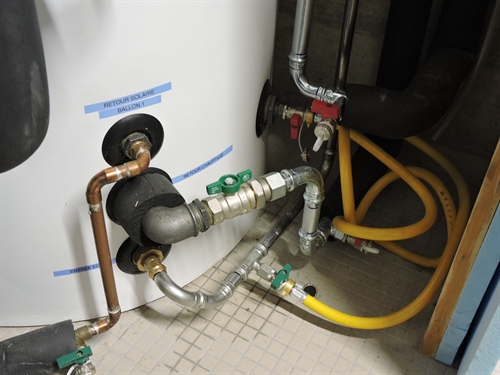

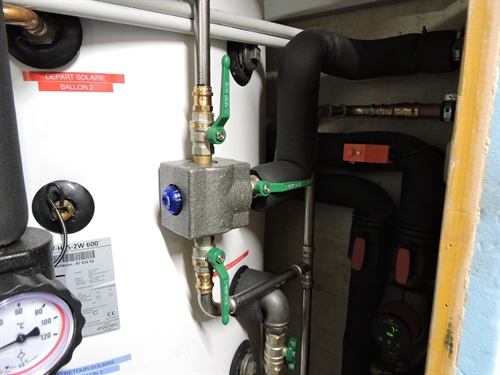

| Migieur ECS, avec les vannes d'isolation pour l'entretien
180 |

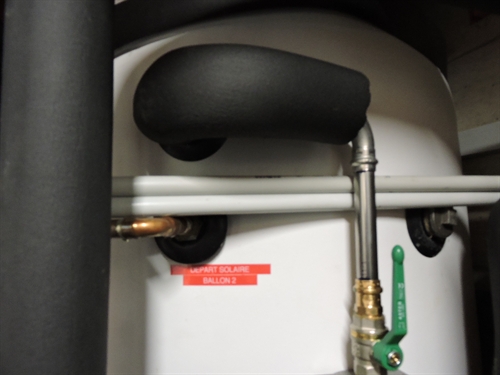

| Départ ECS
181 |

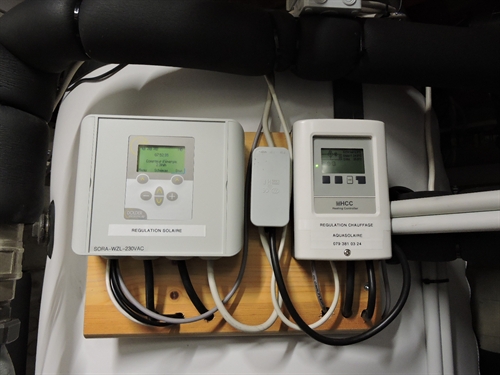

| Les régules, solaire à gauche, distribution chauffage à droite
185 |

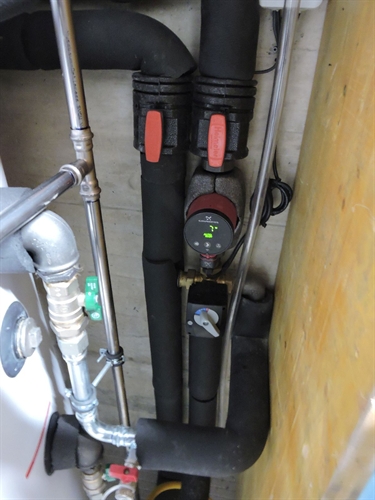

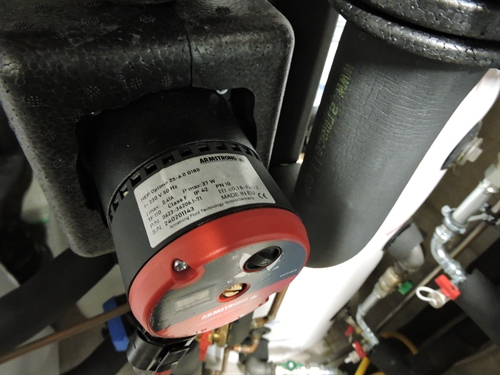

| Circulateur solaire
190 |

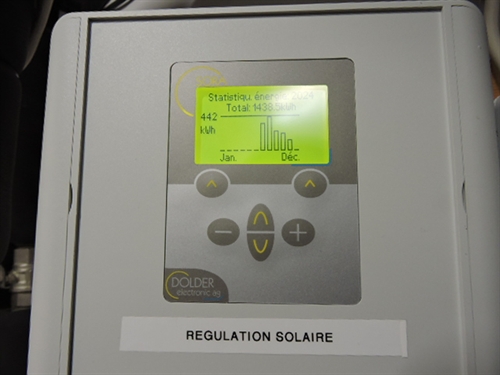

| production depuis juillet sur l'écran détaillé
190 |
| Groupe de distribution chauffage évolué
250 |

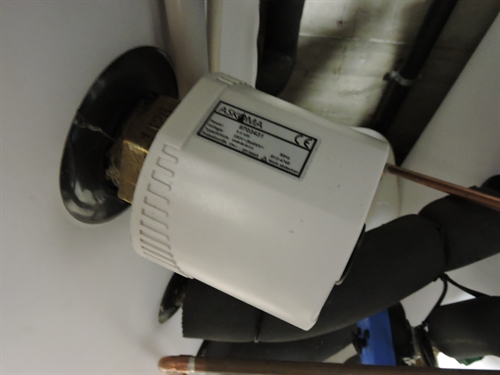

| Thermostat de sécurité, on est avec du chauffage au sol
255 |
| Réglé sur 45
260 |

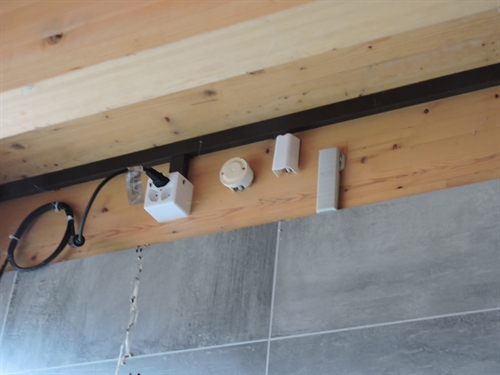

| Sonde ext, à l'abri du soleil et au nord.
