| Champ appuyé au garage existant, remplaçant un .... Le champ est fixé au sol par des tiges filetés de 20cm et fixé au haut du garage par ...
1 |

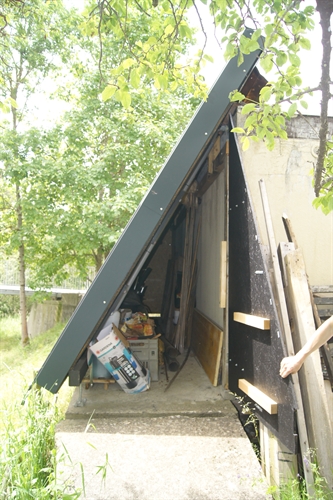

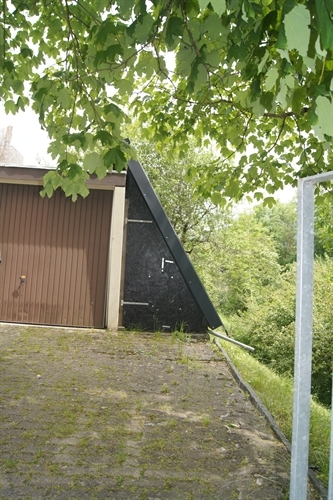

| ... le cadre existant du cabanon
2 |
| Vue du champ appuyé au garage côté Est
3 |

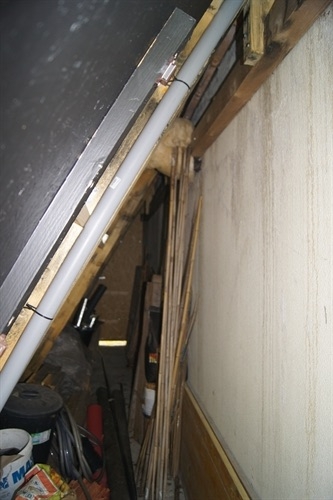

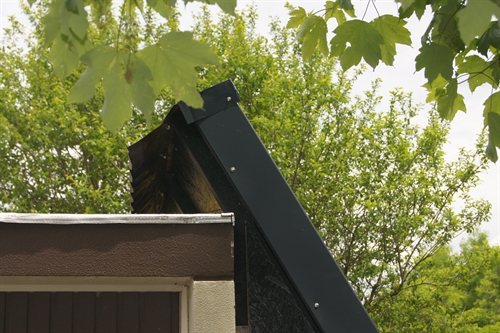

| Finition du haut du champ appuyé au garage
4 |

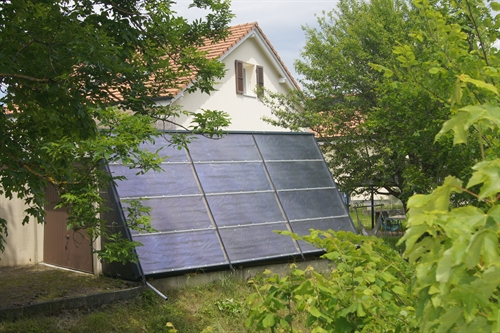

| Vue d'ensemble du champ 3 x 4 . Les arbustes à gauche et droit vont enocre être élagé de sorte que l'ensoliellement sera maximal en hiver et que le champ sura partiellement embrage en plein été
5 |

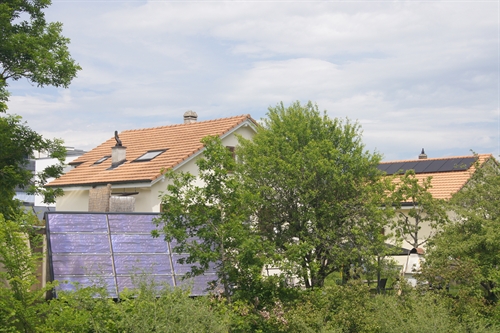

| Vue du champ, garage et maison depuis le pont
6 |
| Propriétaire et inspecteur en discussion devant l'installation
7 |

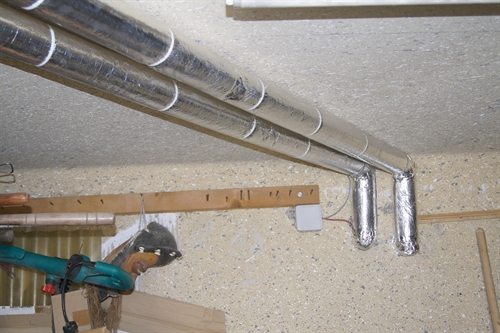

| Détail de la connexion de la sonde T1 dans le boîtier électrique et isolation des LC et LF passant au plafond du garage avant de passer par une fouille de 2m pour atteindre l'intérieur de la maison
8 |

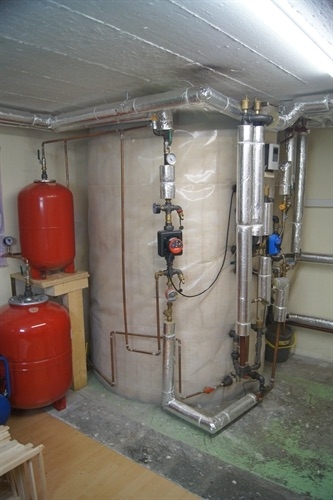

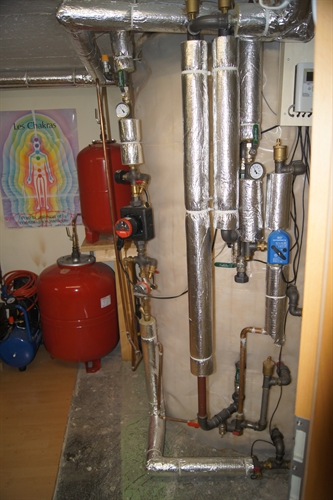

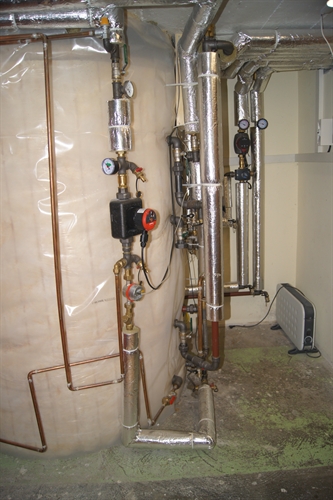

| Accumulateur Jenni JFM11C48 spécial, soudé sur place et réduit de hauteur à 1'850mm pour permettre une isolation correcte au haut de l'accu.
Les lignes Solaire themrique et ECS sont montés en kits standards, composé essentiellement en pièces noirs, facilement prémontable, permettant un assemblage standard, éprouvé, réduisant au minimum les longueurs de tuyauterie et offrant une accessibilité optimale aux éléments tel que circulateur, sondes de température et thermomètres. La Sora et placée au plus près des sondes sur le Jenni, circulateur et vanne 3 voies.
A gauche les 2 VE, le plus gros de 150l et celui du cirsuit ST de 60l
9 |

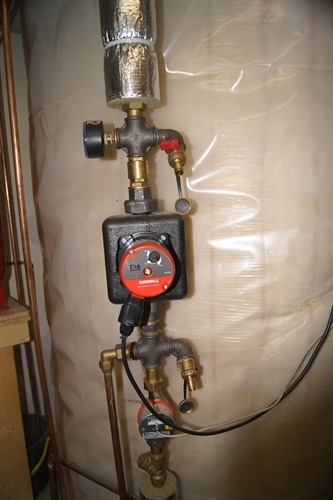

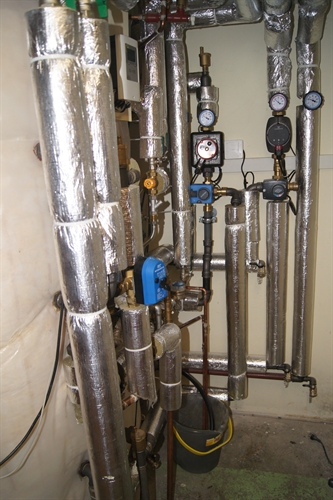

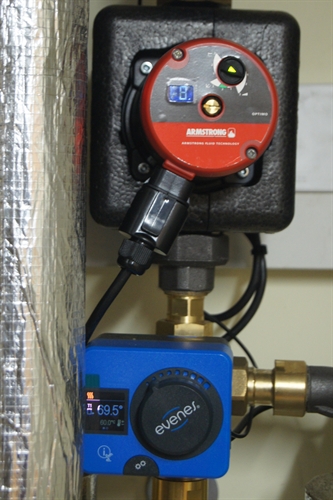

| Groupe hydraulique ST
10 |

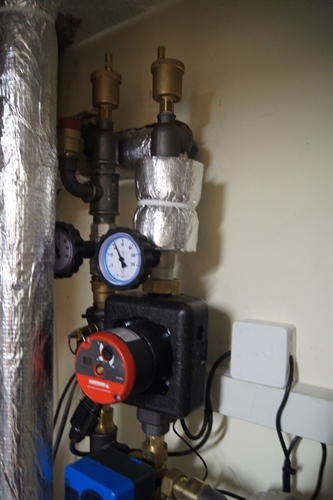

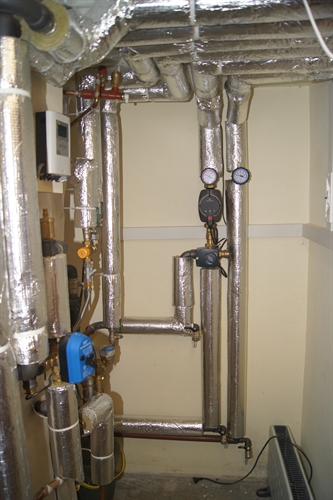

| Groupe hydraulique vers le radiateurs, exécuté par un installateur Sebasol afin de permettre le chauffage de la maison dàs le premier hiver déjà
11 |

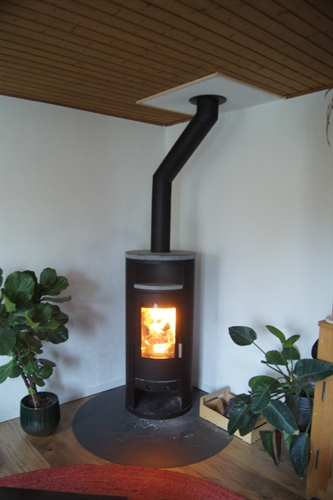

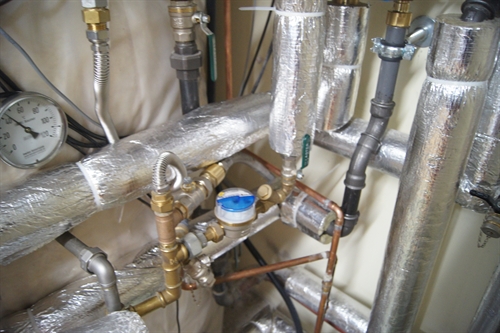

| Connexions de la chaudière à mazout existante; Patrick ayant suivi le curs avancé en 2024 est maintenant à même d'installer et connecter son Momo (poêle hydrualique de Tiba /Wodtke), prochaine étape de son projet
12 |
| Vue de face des connexions chaudière avec la connexion additional pour le GH poêle hydraulique avec une vanne 4 voies. Cette solution permet de chauffer uniquement le haut de l'accumulateur avec le poêle en entre-saison, quand le soleil et suffisamment puissant pour chauffer la maison durant plusieurs jours, alors que la température n'est pas encore suffisante pour élever l'ECS à 55°C
