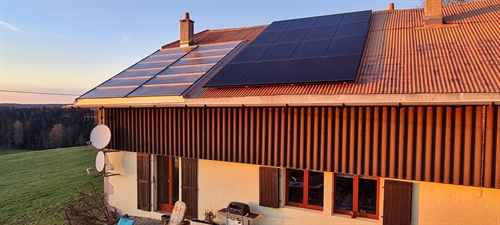

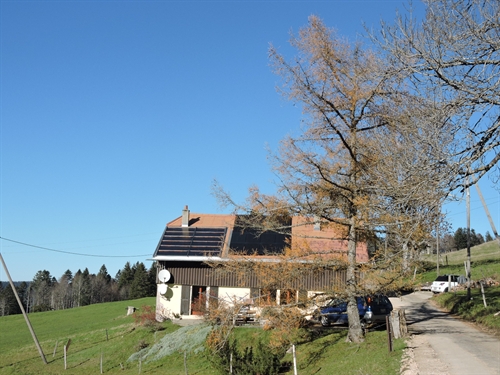

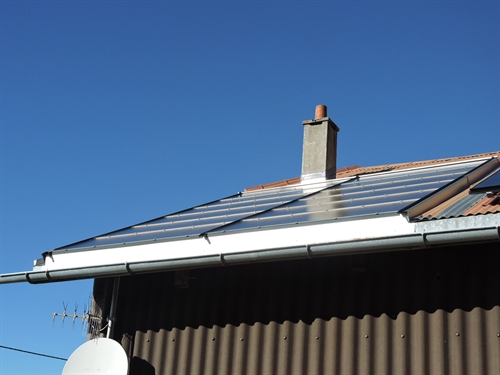

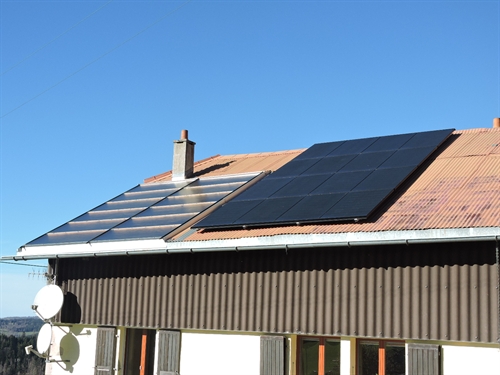

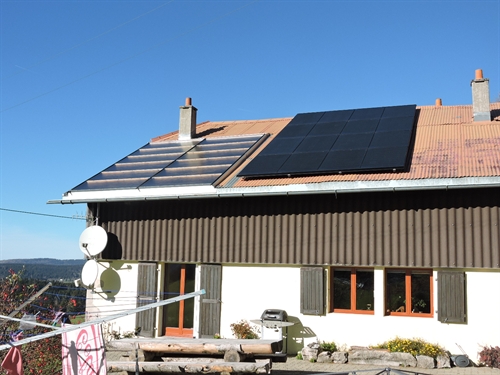

| Voilà un champ qu'il est beau car intégré à la toiture. A côté il y a le champ PV qui est vomi-sur-tuiles, l'entreprise qui l'a posé s'est donc pas foulée pour l'intégration. On est donc une fois de plus face à de l'autoconstruction qui en remontre au clef-en-main mais chut, il parait que l'autoconstruction c'est que des bricoleurs qui savent pas ce qu'ils font.
17 |
| L'intégration en toiture est chose standard à Sebasol. Mais ici le particulier est qu'il s'agit d'une toiture en tôle ondulée. En général dans le commerce, une telle couverture de toiture n'est pas appréciée pour l'intégration par les ferblantiers. Qui alors posent en apposé, comme le champ PV à côté. Dans les images qui suivent du détail de cette intégration.
20 |
|
25 |
|
30 |
|
35 |

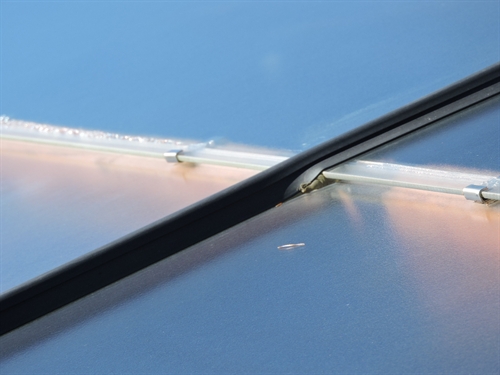

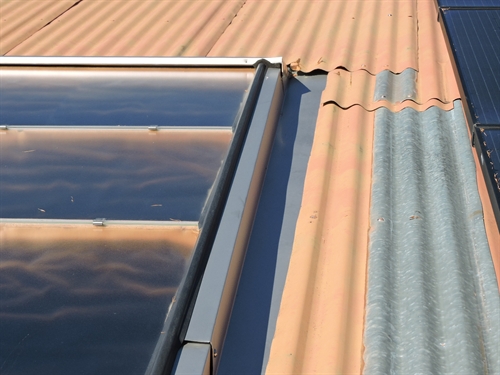

| Ici détail du fond du couloir. On voit à droite que la couverture en tôle ondulée n'est pas neuve. Il s'agit donc d'un intégration avec récupération/adaptation à l'existant.
40 |

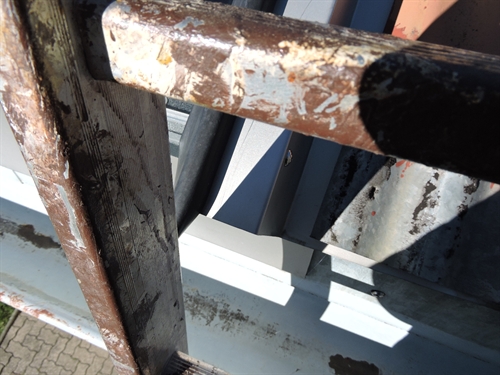

| Ici détail de la ferblanterie de devant.
45 |
|
50 |
|
55 |
| Intéressante cette image qui montre la ferblanterie de derrière, la plus difficile à intégrer. Ici de type vélux, malgré l'altitude, Rien de différent fondamentalement d'avec de l'intégration contre tuile. Il est possible que le couvreur ou l'autoconstruction ait remis la couverture en tôle ondulée par la suite et non pas glissé la ferblanterie par dessous, ce qui serait à priori plus difficile qu'avec des tuiles où on peut enlever quelques rangs. Son aspect rapiécé indique aussi qu'il s'agit de la tôle d'origine, taillée pour l'emplacement du champ.
60 |

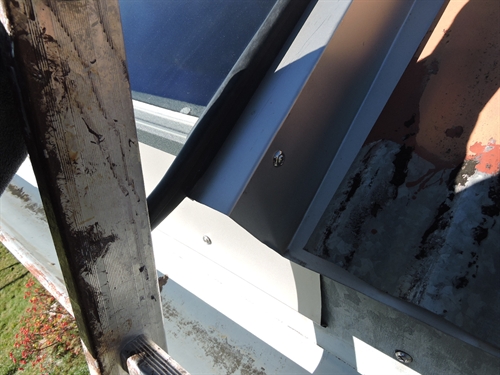

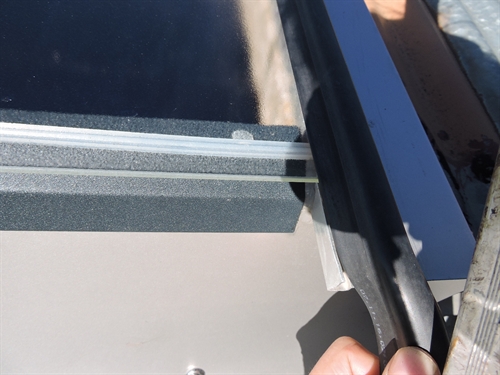

| Vue rapprochée. La tôle est du Matt+ donc pas de brasage comme pour du cuivre : tout est plié et rivé à la vis de ferblantier, merci le cadre du capteur Sebasol qui est en bois. La même chose donc que par exemple pour un champ sur support. La tôle pourrait donc aussi être alu. Elle a été pliée par le ferblantier après mesure, donc du classique. Le coût du matos et du travail est communiqué en interne à Sebasol aux installateurs et autoconstructeurs. Idem évidemment les coordonnées de l'autoconstructeur, qui peut répondre aux questions sur comment a été mené cette partie du chantier.
65 |

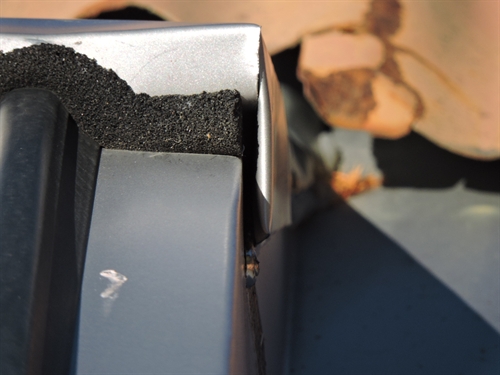

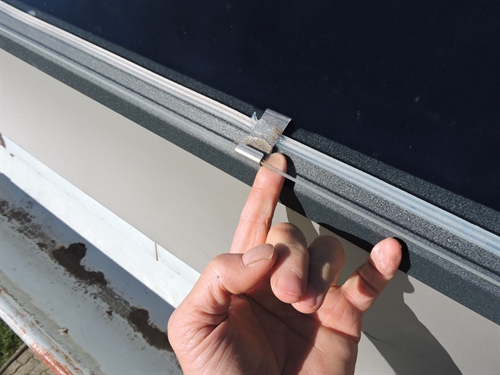

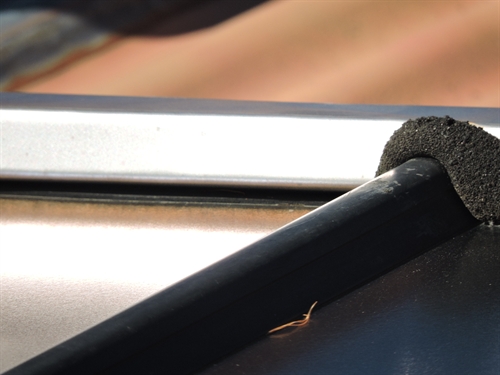

| Idem. La mousse noire est pour éviter que la neige soufflée hivernale pénètre. On est au-dessus de Ste-Croix, un lieu de grands froids et de fort vents.
70 |
|
75 |

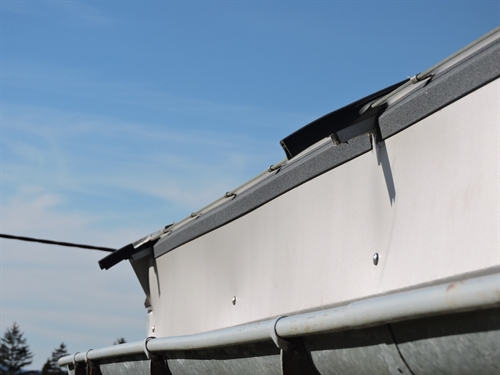

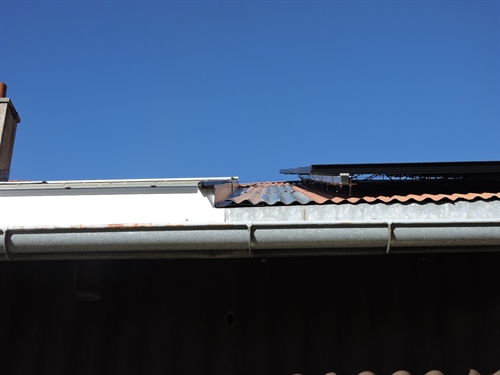

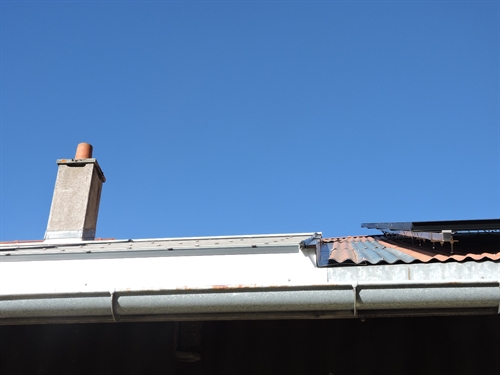

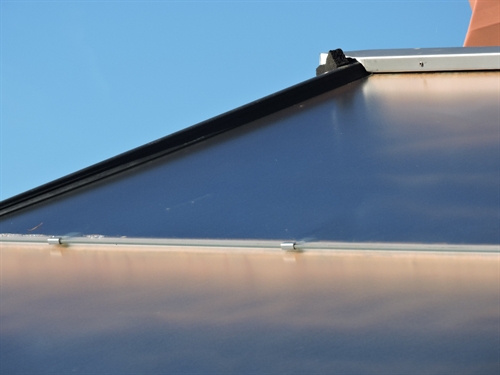

| La ferblanterie de devant. On y voit la liste de fond de champ classique. Le ferblantier est donc intervenu par la suite.
80 |
|
100 |
|
105 |
|
110 |
|
115 |
|
120 |
|
125 |
|
130 |
|
135 |

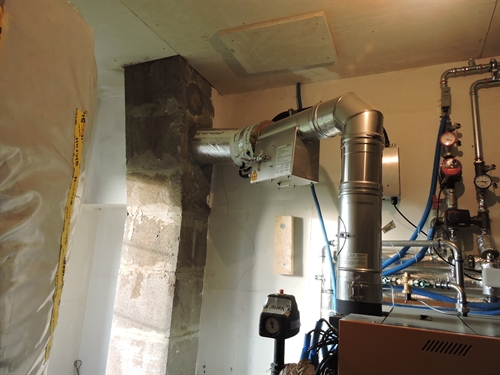

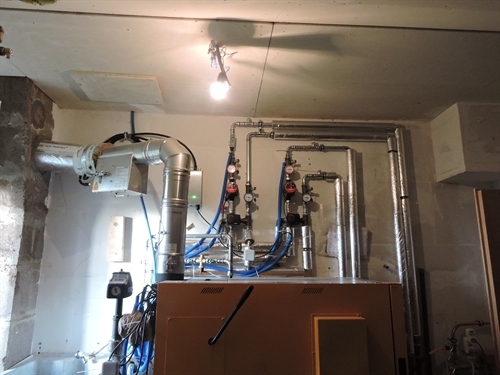

| Cette boite est le filtre à particules. Obligatoire pour les subventions sur VD, quand bien même on est dans les hauts du Jura et qu'il n'y pas de concentration d'habitations à des centaines de mètres à la ronde !
