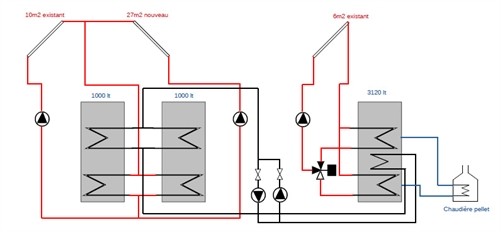

| On ne résiste pas au plaisir de mettre le schéma de principe en tout premier.
1 |

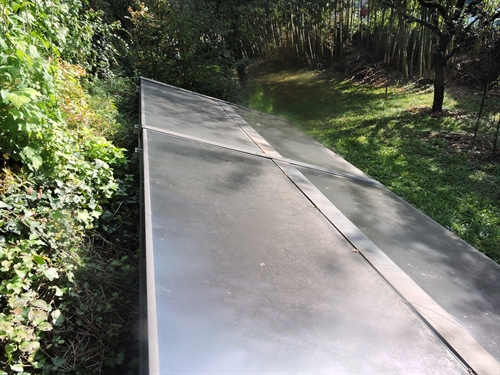

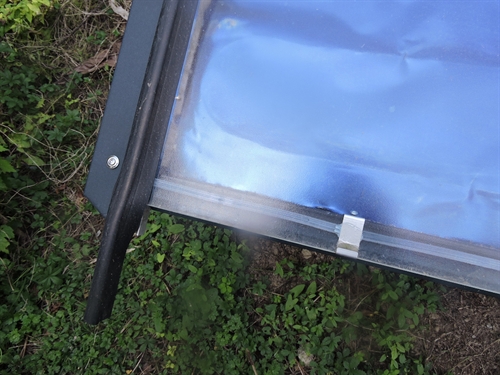

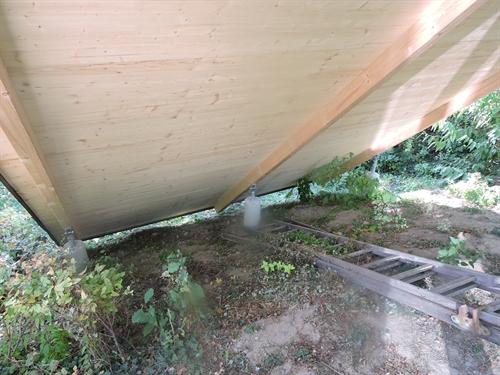

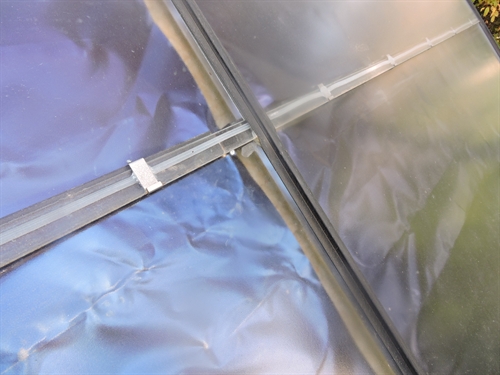

| Et comme souvent on commence par le champ solaire. En apparence un 2x9 mais en réalité un 3x(2x3). Les autoconstructeurs et les sebasoliens comprennent.
5 |
|
10 |
|
15 |
|
20 |
|
30 |
|
35 |
|
40 |
|
45 |

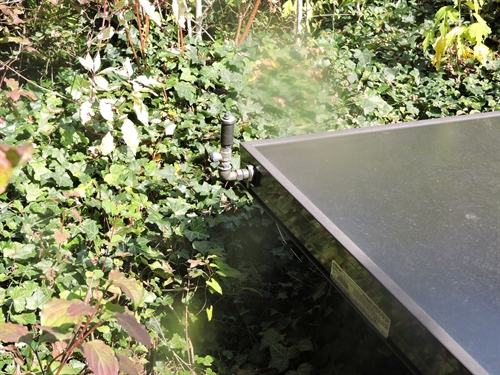

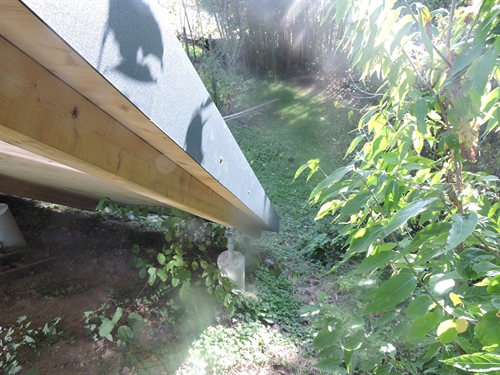

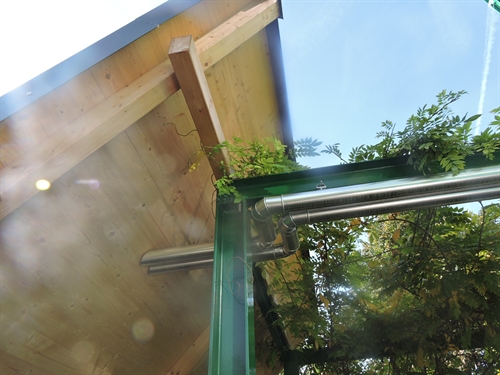

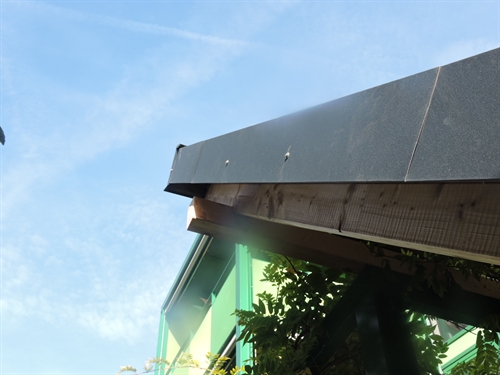

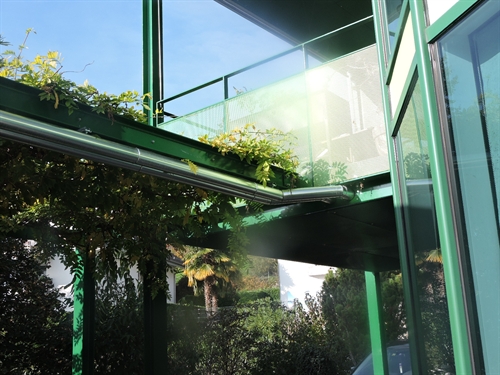

| Haut du champ et départ des lignes solaire, une fois n'est pas coutume en aérien, ce qui va tout aussi bien et évite de faire des gesticulées et une fouille
50 |
| Dito
55 |
| Dito
60 |

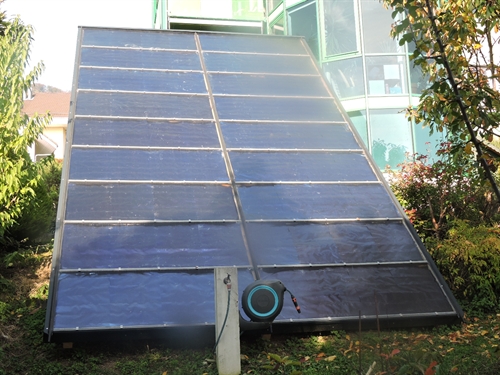

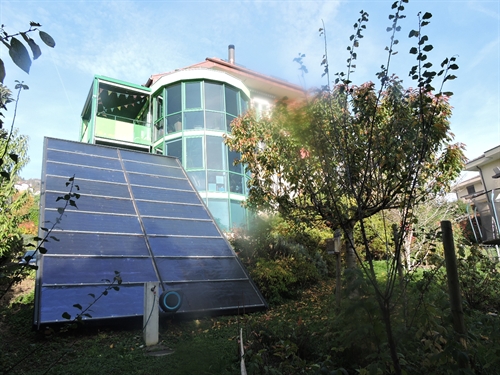

| Là il ne s'agit plus de capteurs Sebasol mais du champ solaire ancien de 10m2 qui, au lieu d'être jeté parce que 'plus assez performant' comme c'est l'usage dans la société de l'obsolescence programmée qui affect tout autant le 'vert' photovoltaïque, ce champ est ici intégré dans le schéma hydraulique global. Bien sûr il faut savoir le faire.
80 |

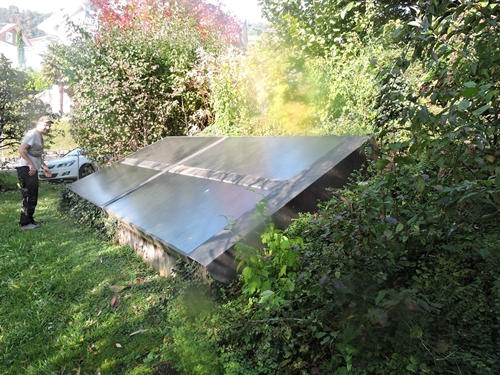

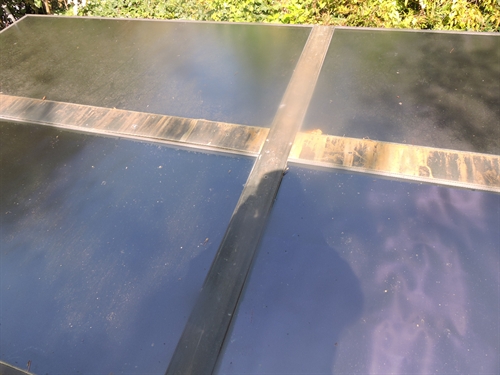

| Image du champ de 10m2
82 |

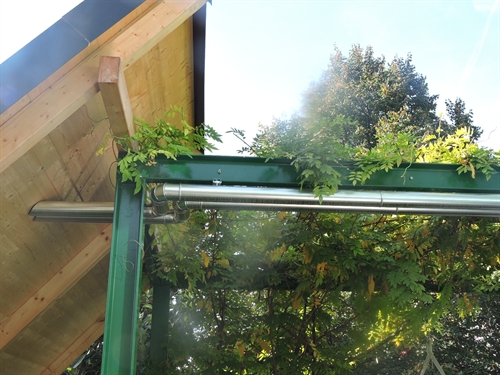

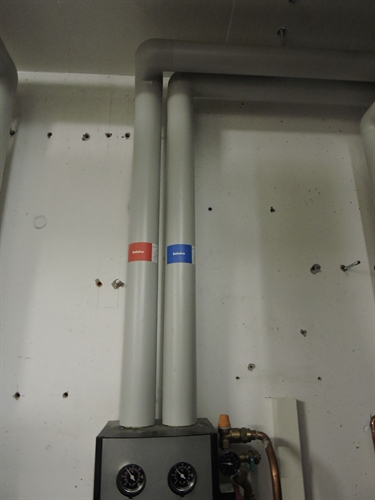

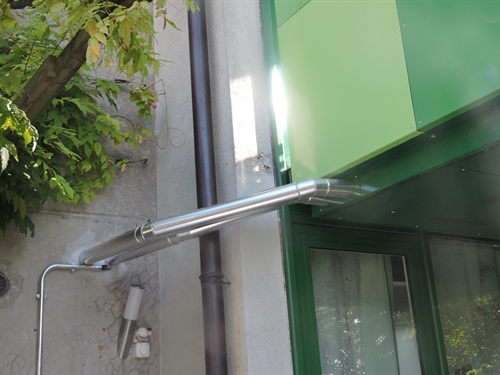

| Un peu plus loin, toujours en aérien, entré dans le local technique
84 |
| Idem
90 |
| Idem
95 |
| Local des 2 boilers d'arrivée ds lignes solaires du champ de 27 + 10 m2
150 |

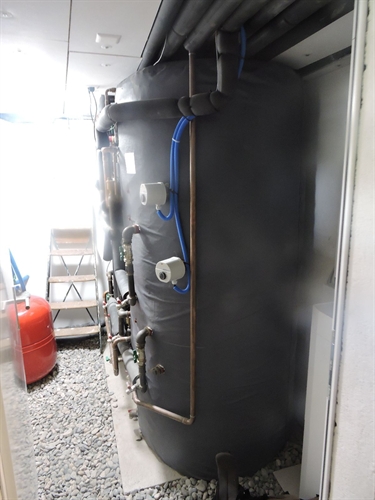

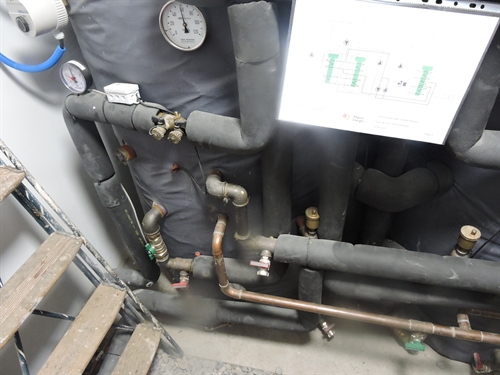

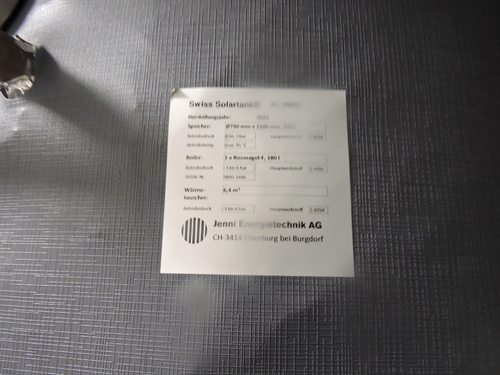

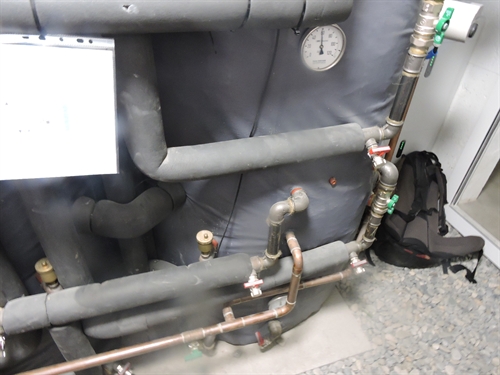

| Pas la place pour prendre une image global de face des 2 accus parallélisés. Pour pouvoir passer la porte, oui.
155 |
|
160 |
|
165 |

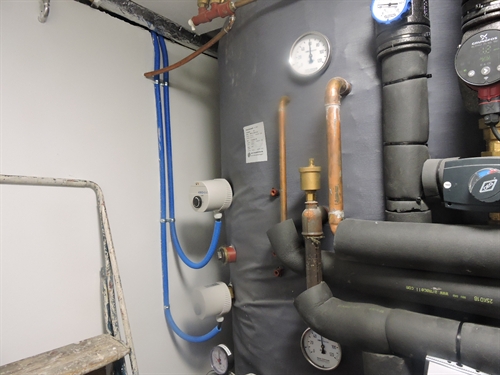

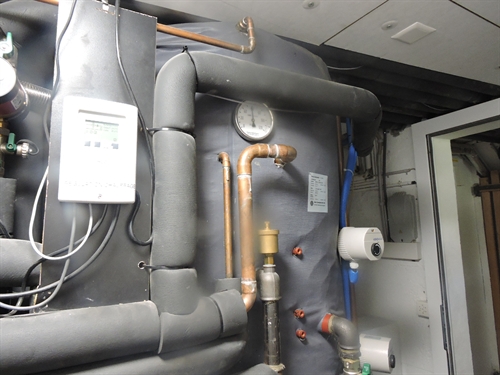

| Ces corps de chauffe électriques sont là pour sécurité estivale soit pour les rares cas où les 5000 L de stockage ne suffisent pas, et ceci pour ne pas avoir à enclencher la chaudière à granulés pour très peu. C'est un compromis mais réaliste et qui se justifie ainsi : il y a pas assez d'électricité en été et une fois que la chaudière est allumée il faut penser à l'éteindre. Tandis que ces corps de chauffe peuvent être mis sur minuterie.
170 |
|
175 |
|
180 |
|
185 |
|
190 |

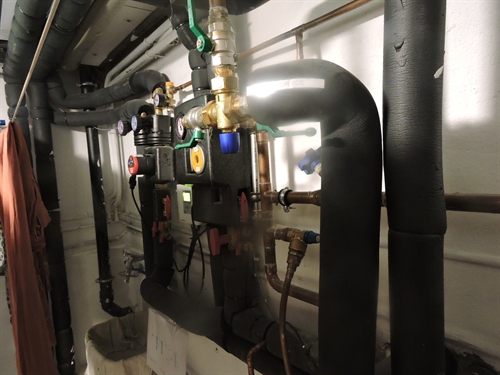

| Ici dans une autre pièce les groupes hydrauliques solaires
220 |

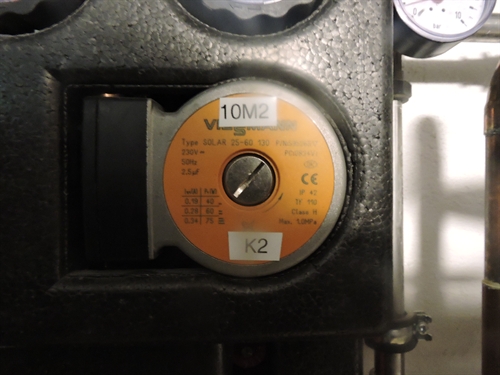

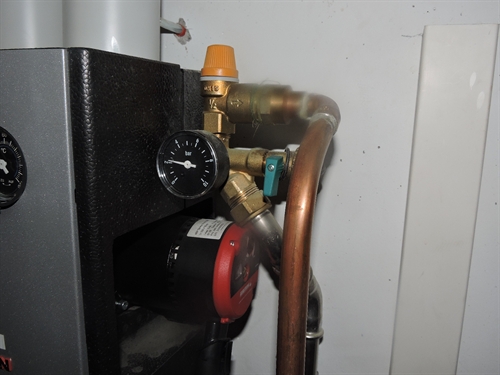

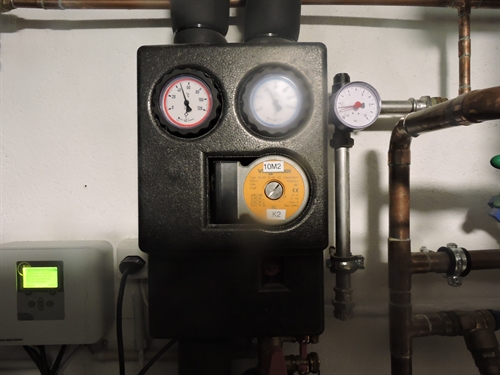

| Ici c'est le groupe avec le circulateur Grundfos Solar 25-60 non label A ancien qui pilote le champ de 10m2. K2 veut dire que c'est la sortie K2 de la régulation qui l'alimente avec la programmation qui va avec.
225 |
| Vue rapprochée
230 |

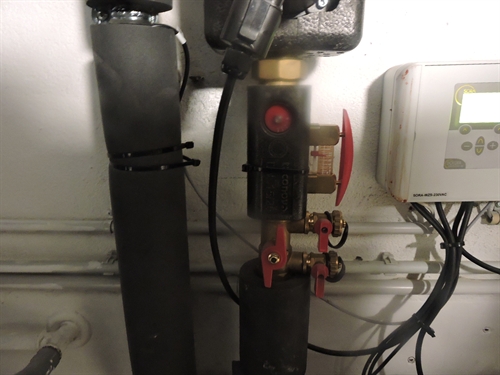

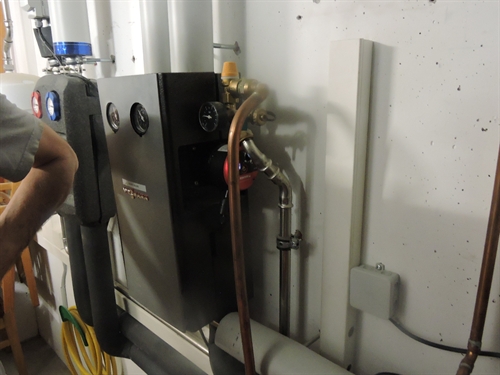

| Ici le groupe récent qui pilote le champ de 27m2
235 |

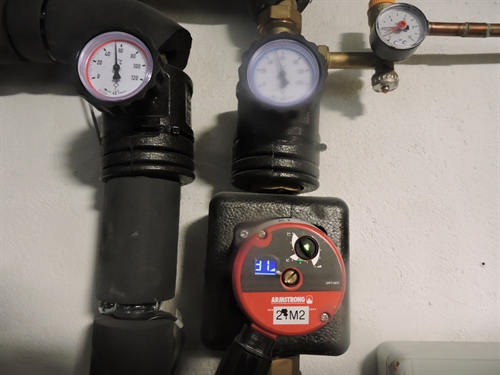

| Avec son circulateur label A, qui consomme 2x moins d'électricité (31W) à alimenter 27m2 de capteurs que le Grundfos Solar ancien précédent (75W) pour en alimenter 10m2. A production égale au m2 net de capteur en prenant comme hypothèse qu'elle est le même ce qui n'est probablement pas le cas mais baste c'est pas important, cela fait un facteur 6.5 (75/31*27/10) d'amélioration du COPa. Où en d'autres mots 1.15W par m2 pour pousser le premier champ contre 7.5W/m2 pour pousser le second.
240 |

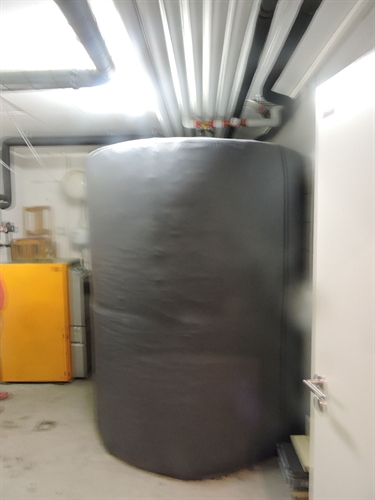

| Ici le 3120L dans le nouveau bâtiment, qui sert de stockage bidirectionnel : en été la chaleur solaire des 2x1000L lui est transférée et en hiver en cas de stratus etc c'est lui qui transfère la chaleur bois de la chaudière à granulés orange qu'on devine à l'arrière fond dans les 2x1000L. Oui c'est un micro-CaD. Pour comment ça marche retour au schéma de principe en début.
300 |

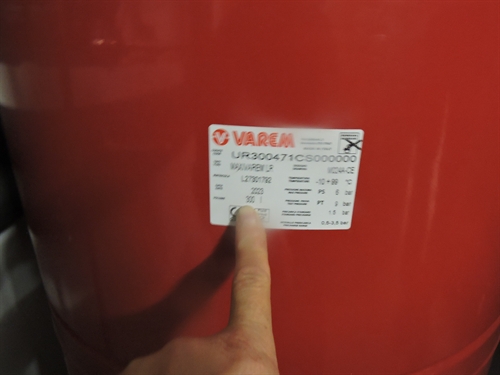

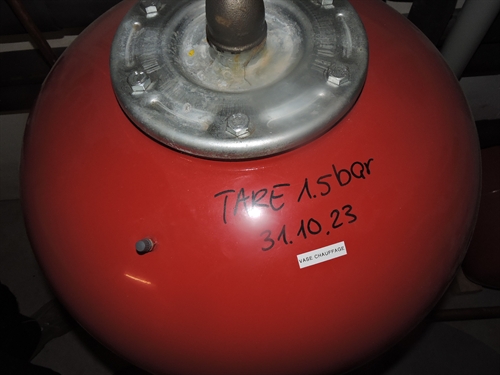

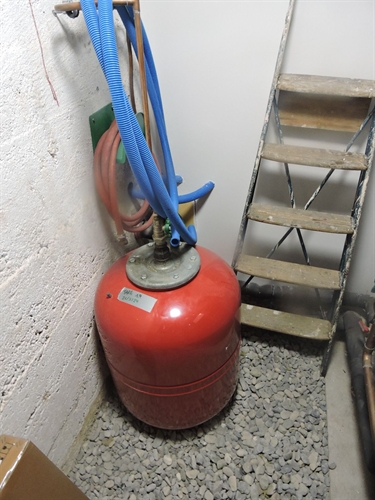

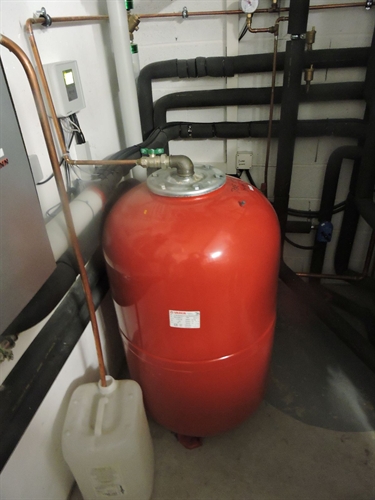

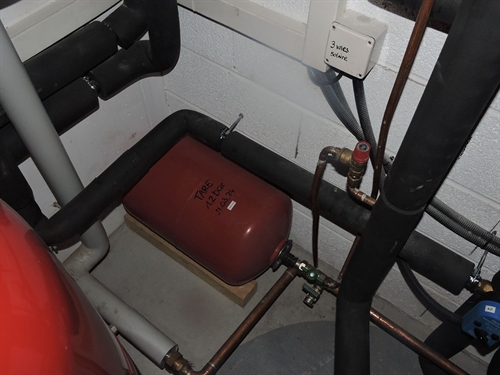

| VE du 3120L
301 |
| Qui fait 300L302
302 |

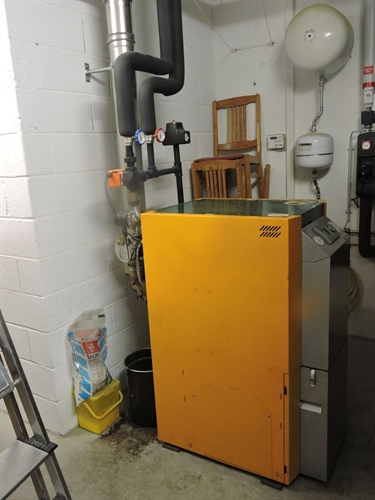

| Chaudière que l'on voit mieux ici
302 |
|
303 |

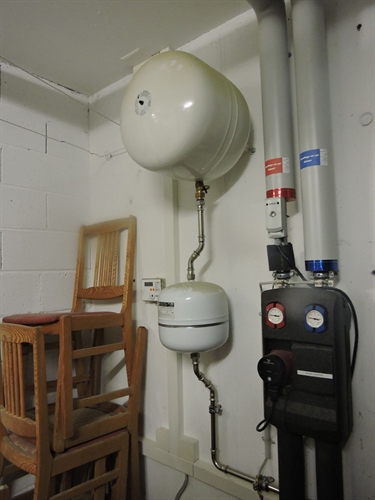

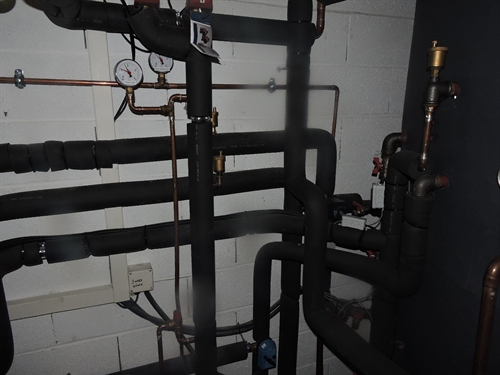

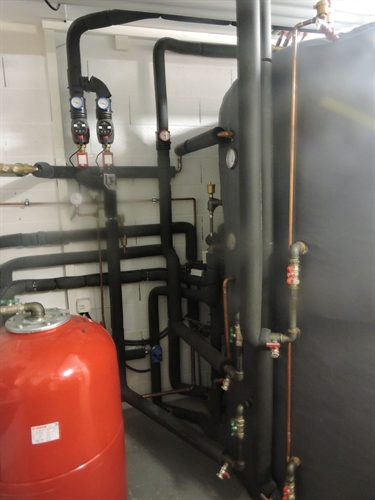

| En arrière-fond le groupe double aller retour. Il y a d'autres variantes hydrauliques possibles pour faire l'aller-retour avec un seul circulateur et des vannes 3-voies mais avec 2 circulateurs c'est plus facile à comprendre.
305 |

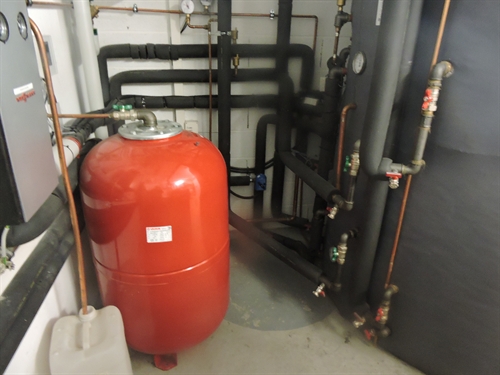

| VE du 3120L
310 |

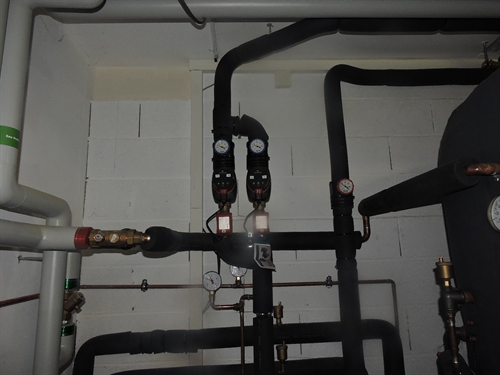

| Le groupe double
320 |

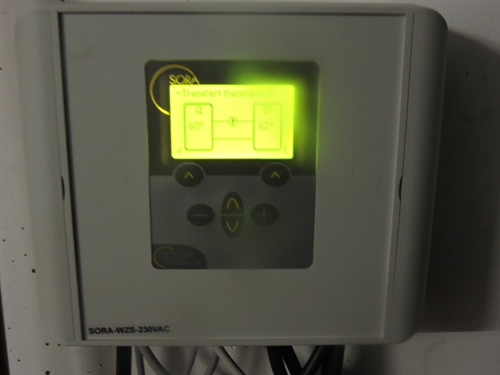

| La régulation dédiée au transfert aller-retour, l'image montre la variante hydraulique qui le fait. Les sebasoliens trouveront laquelle.
330 |

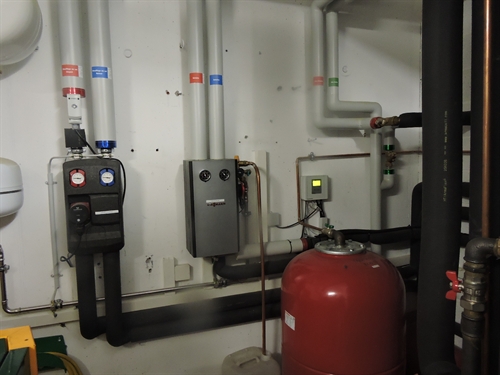

| Ici deux groupes hydrauliques. Le premier à gauche assure la distribution chauffage du bâtiment en piquant sur le 3120L. Le second s'occupe de piloter la petite installation de 6m2 de capteurs sur le toit de ce bâtiment, autrefois sur un boiler ECS 400L standard, mais à présent qui charge le 3120L. Une petite contribution comparé aux 27 et 10m2 de l'autre côté, mais une production de minimum +150% au m2 par rapport à précédemment vu à présent le volume que ca chauffe. Et évidemment de l'anti-obsolescence aussi : cette installation de 6m2 à présent amortie continue de produire et produira encore pendant 50 ans, et comme amortie et énergétiquement et financièrement, ca aurait été postuler au Darwin Award que de la virer. Et dire qu'il y en a qui sont fiers de dire qu'ils recyclent les capteurs. C'est sur que démolir pour refaire c'est du PIB en plus et la société de croissance est contente. Mais ca fait de l'entropie en plus et le second principe de la thermodynamique pourrait être content s'il était idiot comme le PIB. De fait content ou pas c'est lui qui gagne à la fin et le seul moyen de l'empêcher de gagner c'est de l'empêcher de jouer. Mais allez faire comprendre ça aux Gnômes de St-Gall.
335 |
| Groupe solaire pour le champ de 6m2, ancien mais en excellent état de conservation
355 |
| Comme le montre cette vue
360 |
| Idem
365 |
| En fait le solaire de 6m2 se paie le luxe d'être en stratification (cf schéma de principe en début de gallerie). Ca peut aider pour limiter encore l'utilisation des corps de chauffe électriques de l'autre côté alors pourquoi s'en priver ?
367 |
| Le circulateur derrière la soupape par contre, à été remplacé. Il devait être naze.
370 |

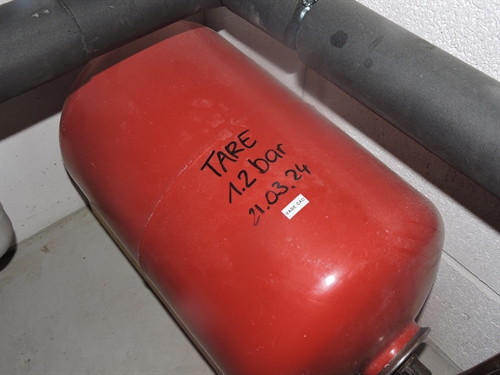

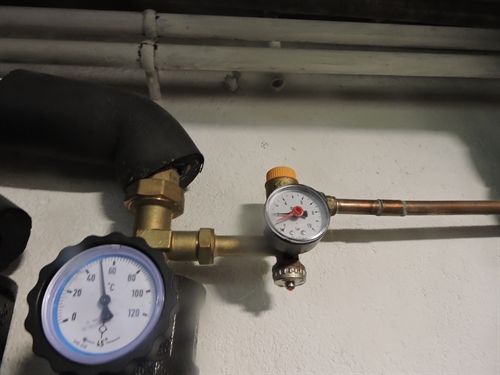

| VE du solaire de 6m2
375 |
| Avec un petit coup de zoom
380 |

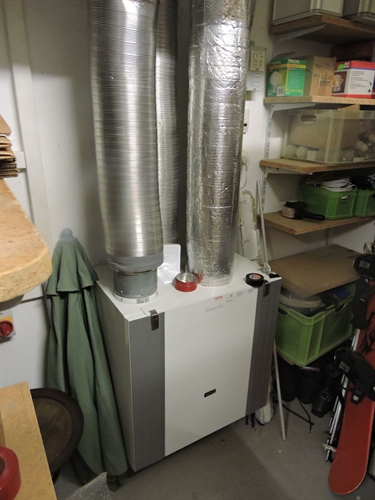

| Cet ancien bâtiment était Minergie, ici le double flux d'origine
385 |

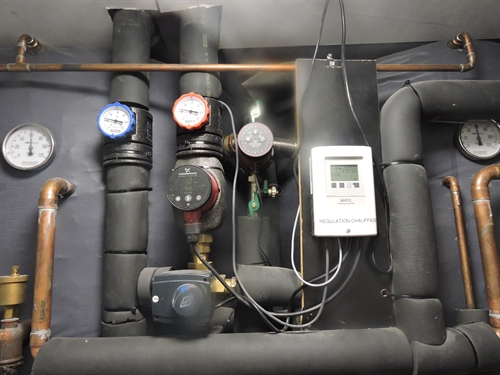

| Ici la régulation et le groupe de distribution chauffage du nouveau bâtiment
500 |

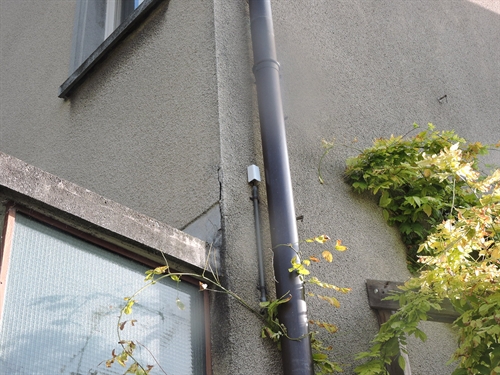

| Sonde extérieure pour la distribution chauffage
