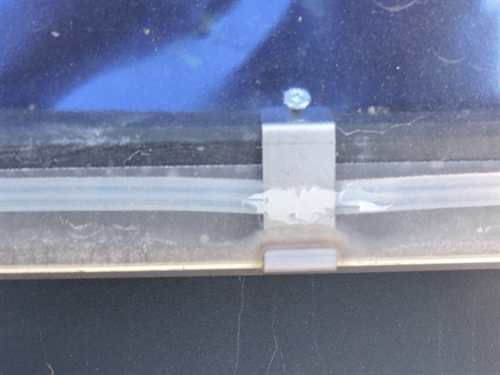

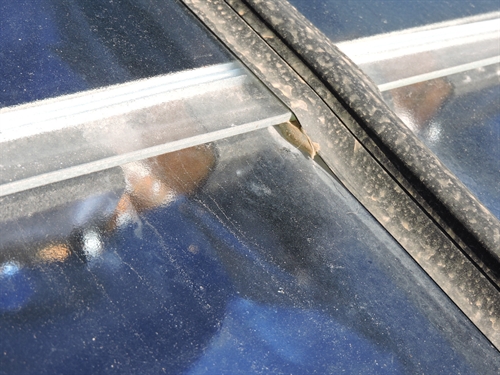

| Coté face de l'absorbeur lavé à l'envers, ce qui génère du ruissellement de saleté côté couche sélective
45 |
| Encore plus visible ici
50 |

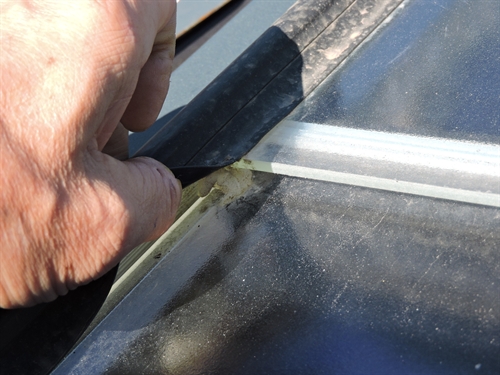

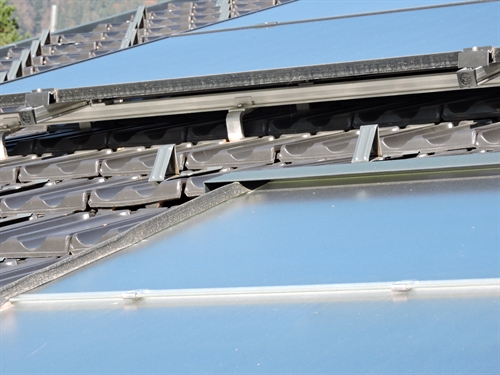

| Grand et inutile recouvrement du haut de l'absorbeur par la ferblanterie du haut. Perte de 1/3 de m2 d'absorbeur sur toute la largeur.
55 |
| Idem tout à fait visible ici. L'absorbeur fait 75cm et seulement 69cm ne sont pas couverts
60 |
|
62 |

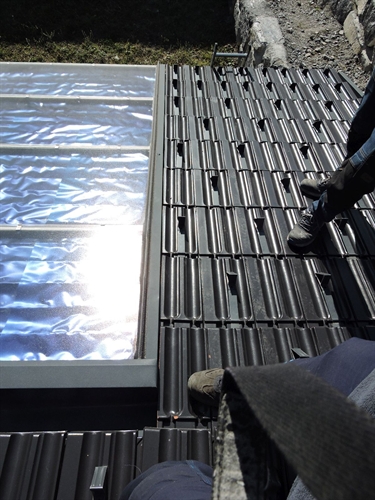

| Ferblanterie de type vélux/plaine ici, alors qu'on est en montagne, et qu'il y a environ 6.5m de pente de récolte par dessus.
65 |
| Et pas de couloir sur les côtés, ce qui assure qu'en cas de fortes pluies l'eau amenée de chaque côté passe massivement sous la sous-toiture
70 |

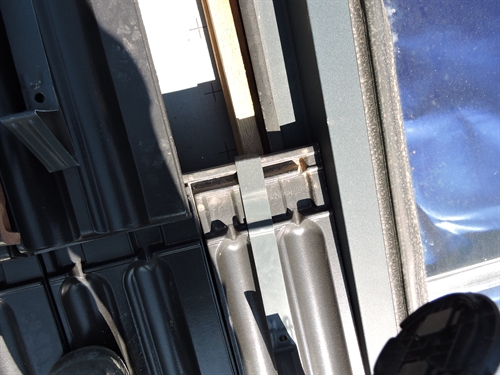

| Détail de sous la tuile. Sans commentaire.
75 |

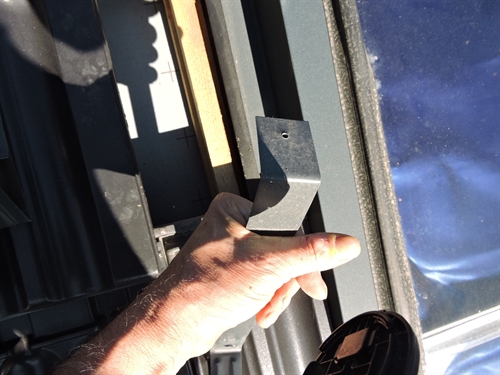

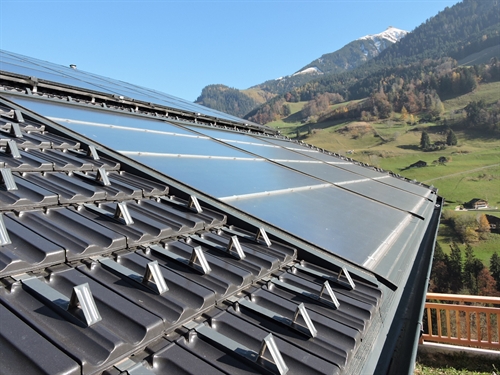

| Les crochets à neige ne sont pas fixés alors que doter d'un trou pour. On ne sait pas si c'est dans les règles de l'art ou si le couvreur s'est facilité la vie. On se renseigne.
80 |
| Idem
85 |
|
150 |
|
155 |
|
160 |
|
165 |
|
170 |
|
175 |

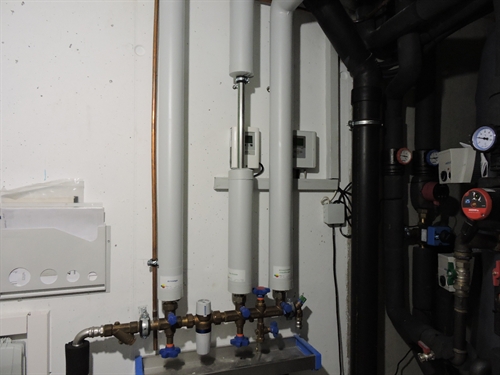

| Départ distribution ECS
180 |
| Idem
185 |
|
190 |

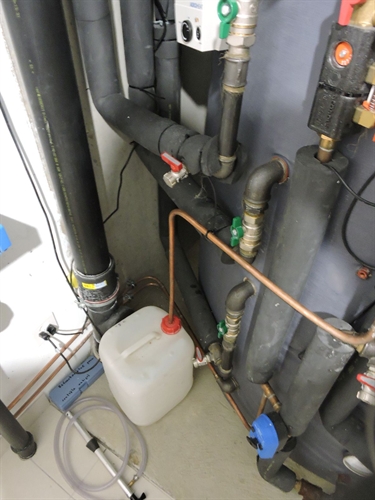

| Départ évacuation accu
190 |

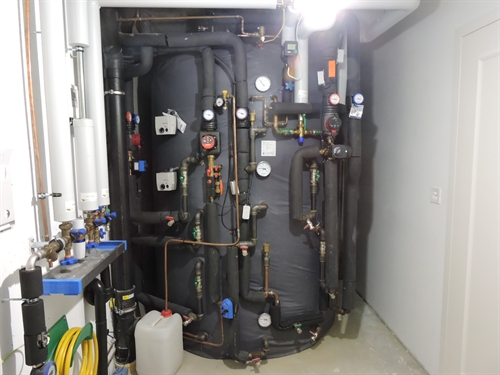

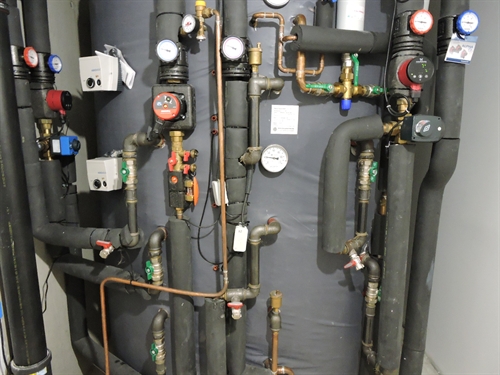

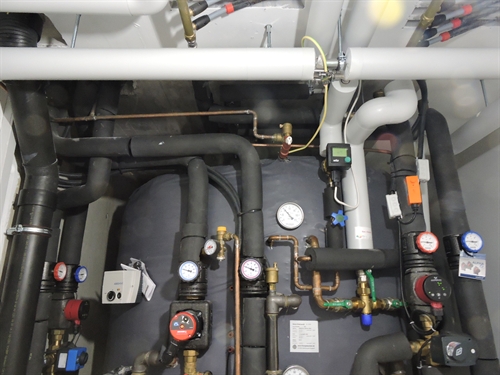

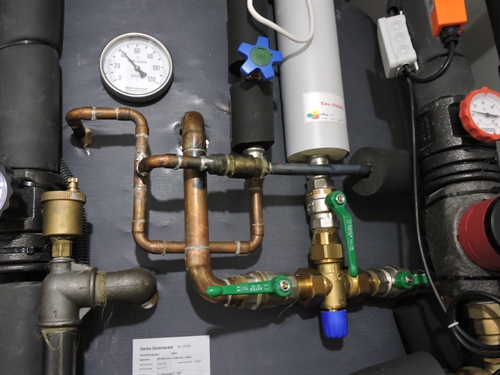

| Groupe hydraulique solaire
195 |

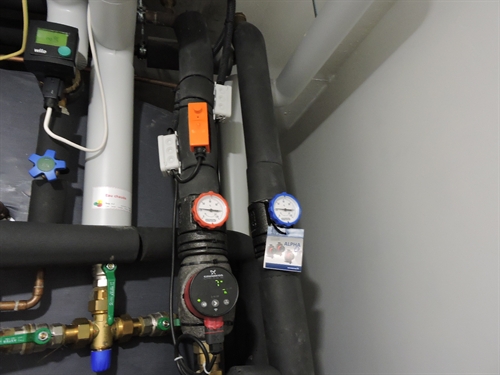

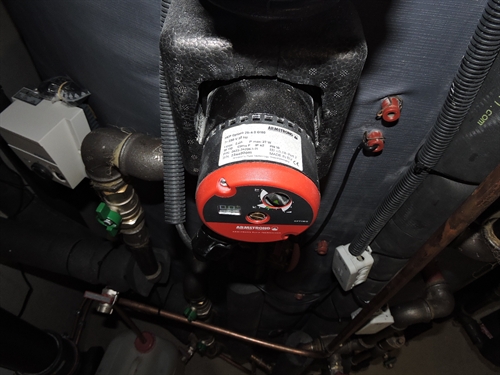

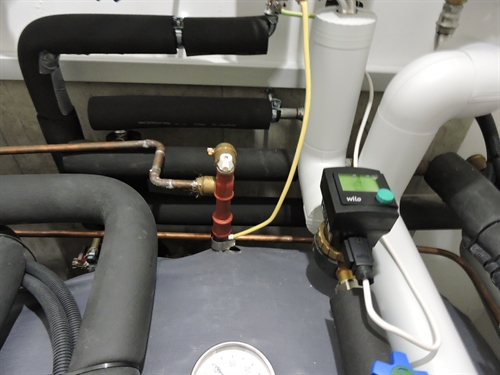

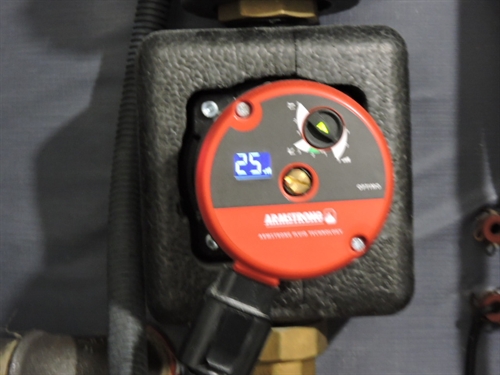

| Circulateur solaire
197 |
|
198 |

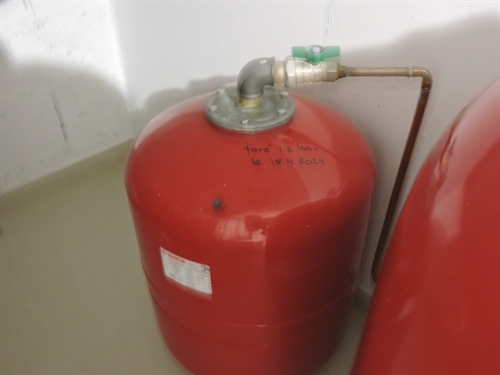

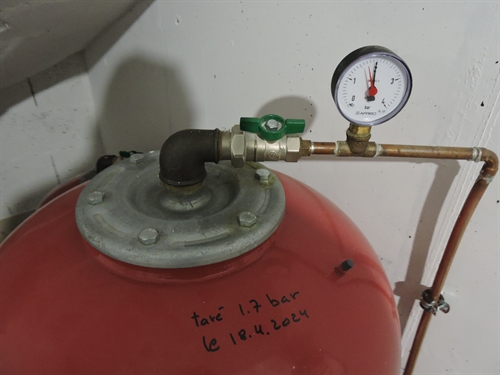

| Vase accu
200 |
| Avec son mano
202 |
| Vase solaire (un peu flou)
205 |
| Mitigeur avec vannes d'isolation pour changement / entretien / détartrage
207 |

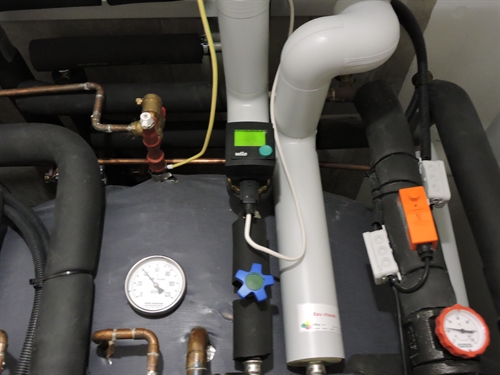

| Recirculation (pour quoi faire ?)
209 |

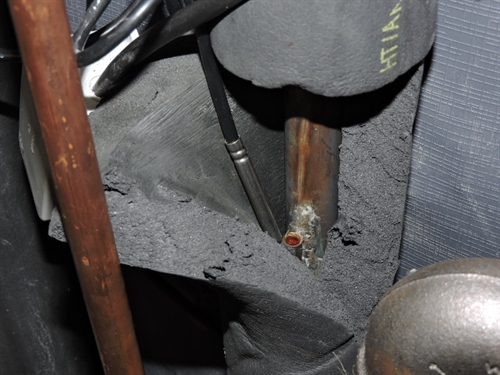

| Jamais vu ca même chez les autoconstructeurs : sonde T5 placées sur arrivée échangeur bas soit après séparation donc ne permet pas de compter la chaleur sur l'échangeur du haut.
211 |
| Pourtant tout a été fait dans les règles de l'art pour ce qui est du doigt de gant. Un exemple massif de la prévalence de type '2 mains droites pas de main gauche'. Traduction : faire par imitation vague, être être fâché avec la lecture, ici de la doc technique.
213 |
|
215 |

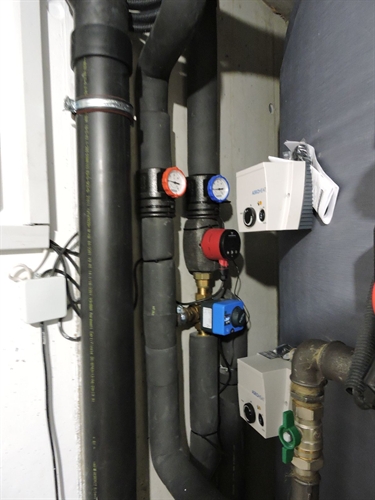

| Vanne mélangeuse progessive et groupe hydraulique distribution chauffagee
250 |
|
252 |
| Départ distribution chauffage
255 |
| Thermostat de sécu départ chauffage
260 |

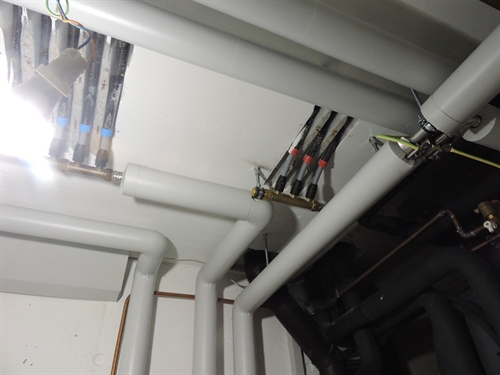

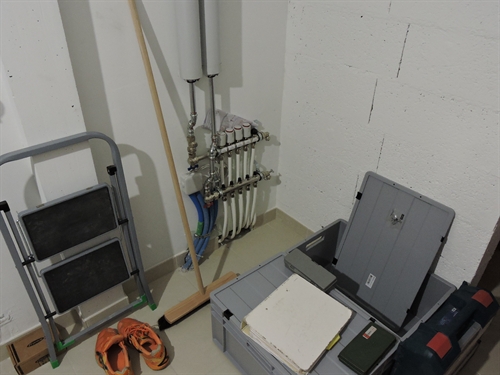

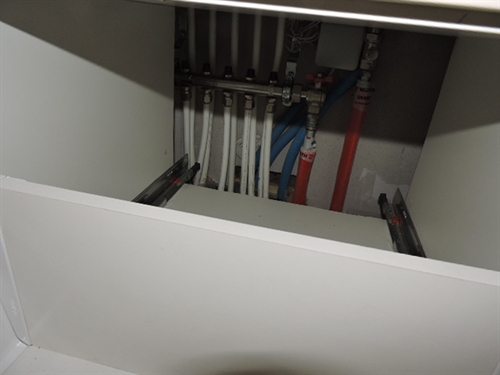

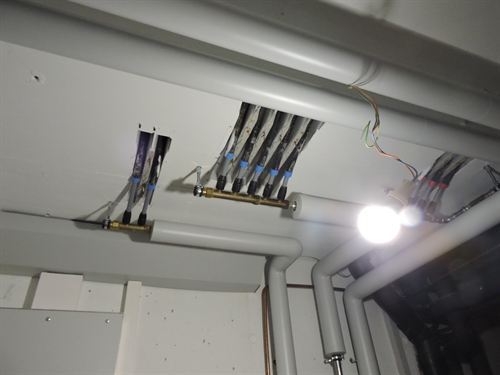

| Distribution chauffage, rez
260 |

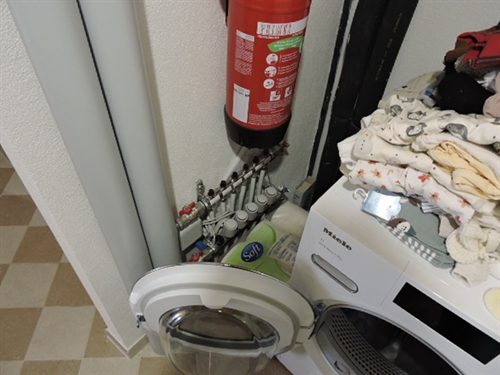

| Idem, premier
265 |

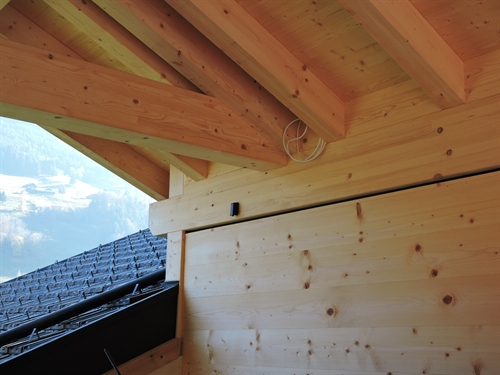

| Sonde ext
270 |
|
275 |
| Vanne mélangeuse groupe hydraulique charge poêle
350 |

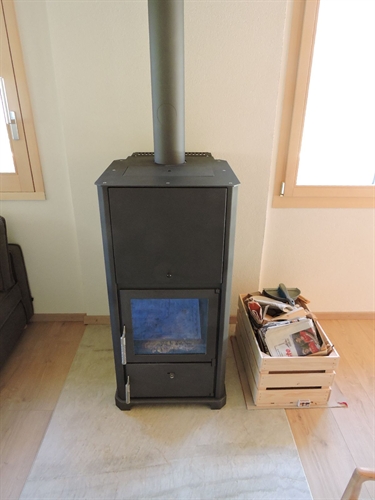

| Le poêle hydro en son salon
