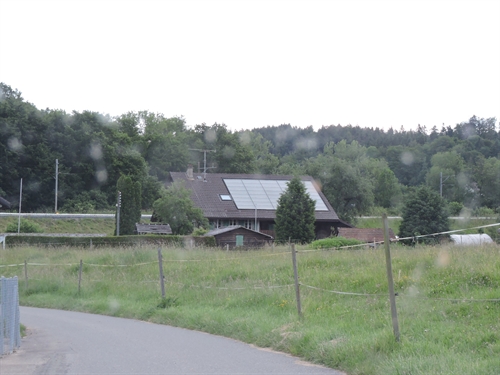

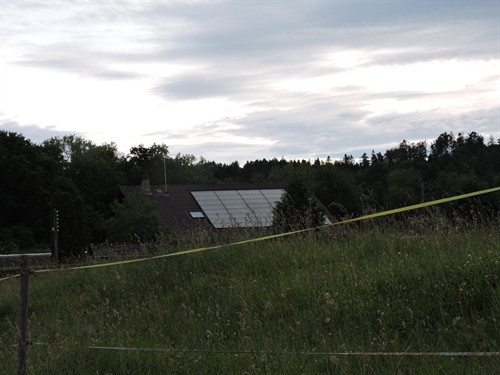

| Vue de loin, un 5x8 apparent donc à priori 60m2 nets
5 |

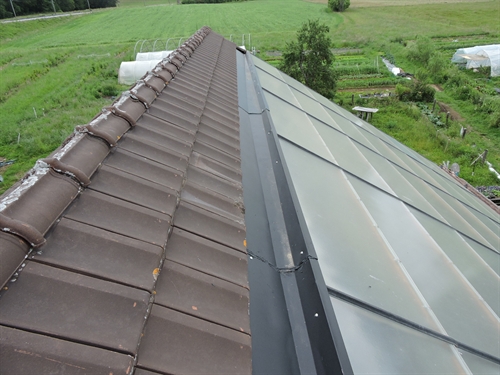

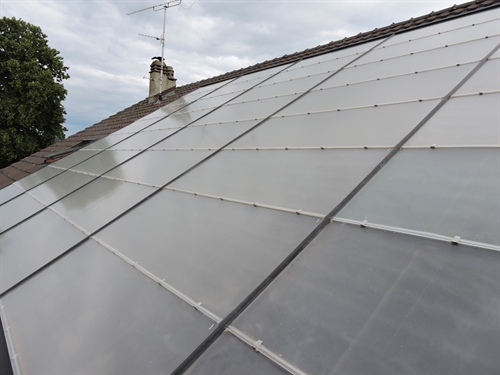

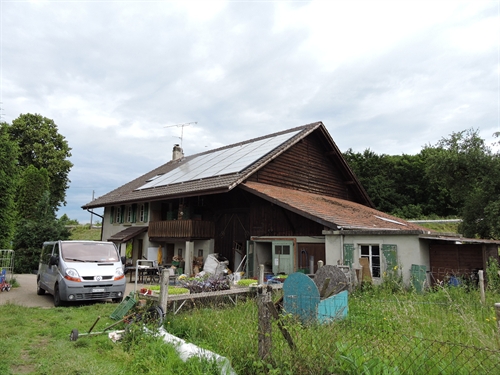

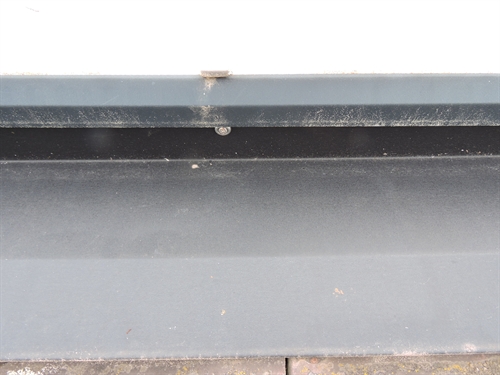

| A peine plus près
10 |

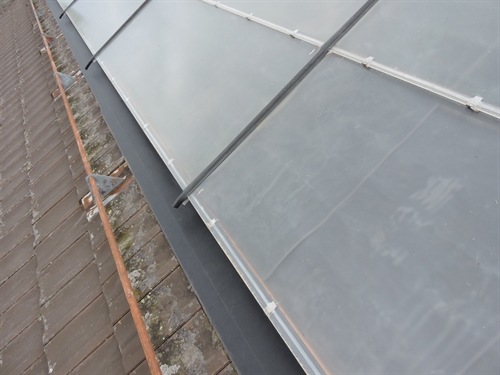

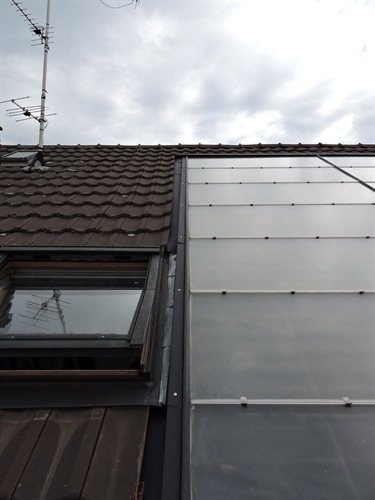

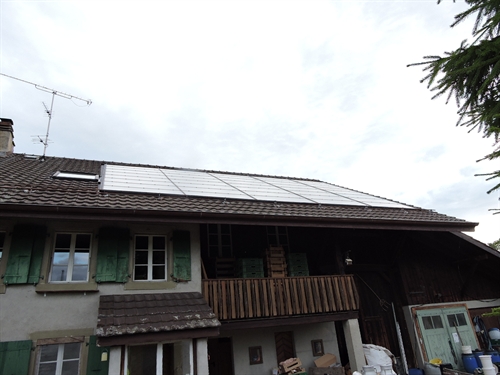

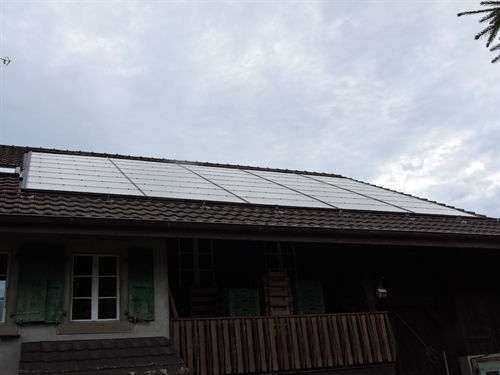

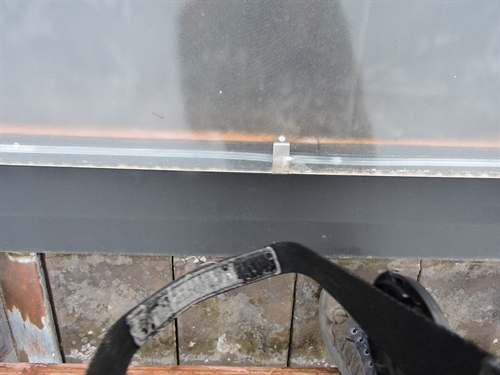

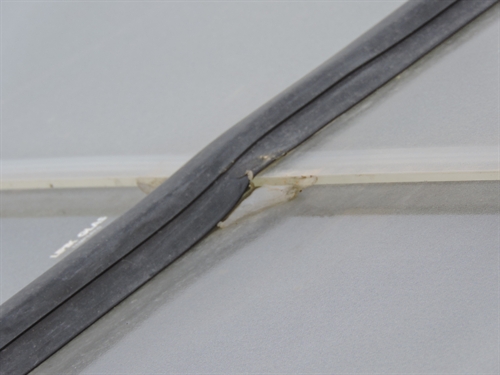

| De côté
15 |
|
20 |
|
25 |
|
30 |
|
35 |
|
40 |
|
45 |
|
50 |
|
55 |
|
60 |

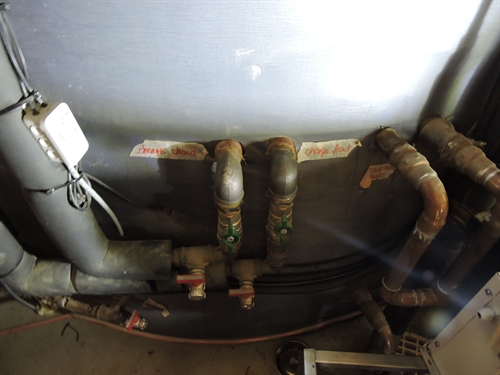

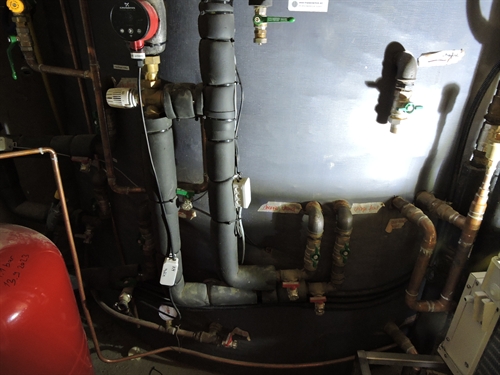

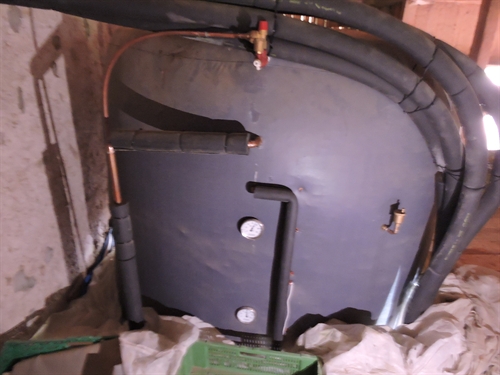

| Partie de l'accu en bas
100 |

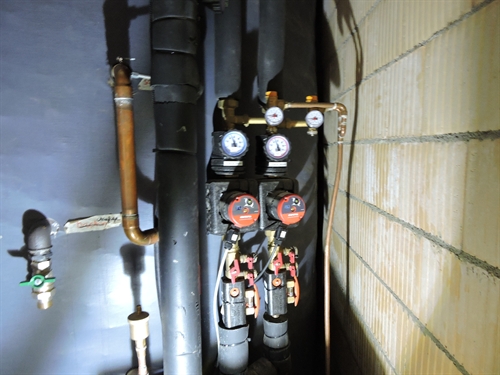

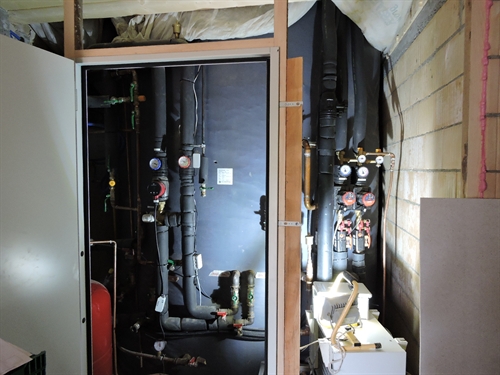

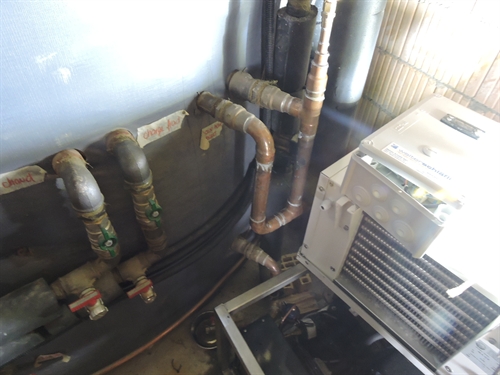

| Groupe hydraulique double. Spécialité sebasolienne. Pour 54m2 le tube devrait être en DN28 ou 1'. A ces épaisseurs il n'y a plus que de la barre, donc on ne peut pas cintrer. Une solution consiste à séparer le champ en 2 parties d'ici 27m2 qu'on distribue alors en Cu DN22. Il y a de la torche en DN22 donc on peut cintrer. C'est à peine plus cher et plus facile d'installation. Michel Carron fait cela systématiquement, donc aussi pour des installations comme Berclaz à Randogne ou Chauvy à Treytorrens. Autoconstructeurs qui voulez faire du plus gros que 24m2, à bon entendeur.
105 |

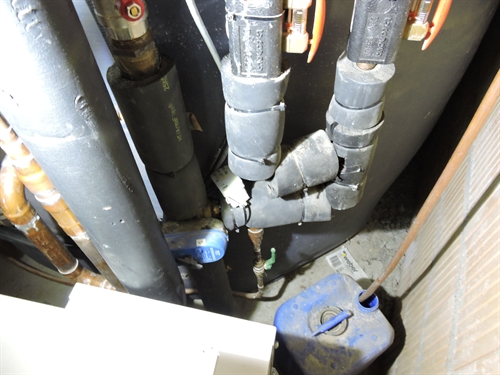

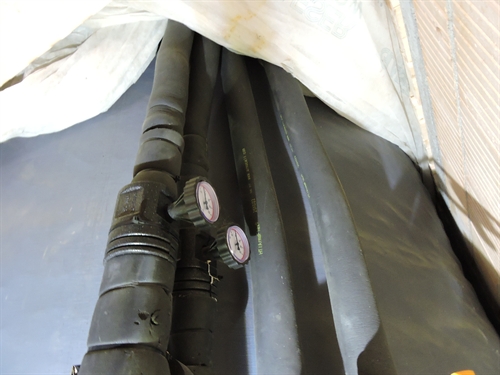

| Ici le retour double aussi du solaire depuis les capteurs
110 |
| 3-voies de stratif solaire, sur le retour qui ensuite se sépare en 2 pour aller sur les 2 parties du champ
115 |
| A gauche charge bois, à droite solaire
120 |
| idem
125 |
| Idem
130 |

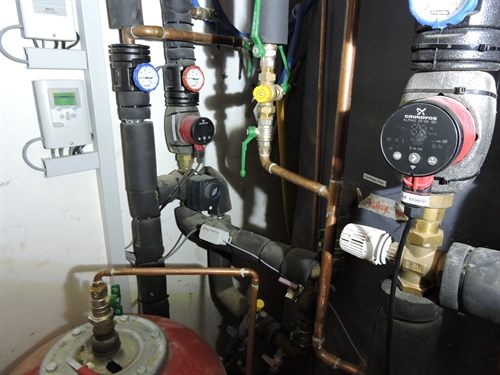

| Groupe charge poêle avec mitigeur pour la T min d'entrée
135 |
| Plus haut
140 |

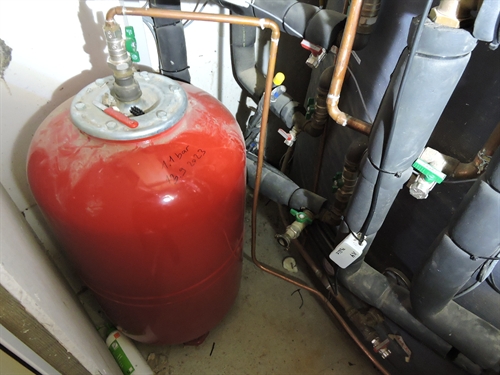

| VE solaire
145 |

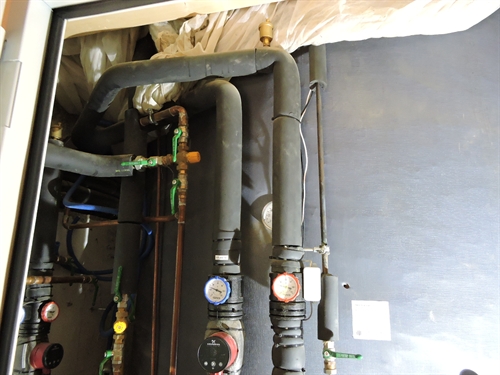

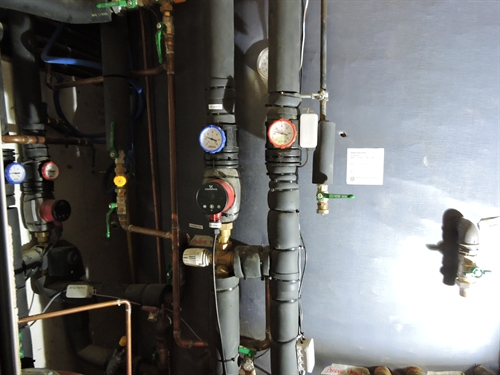

| Groupe de distribution chauffage avec 4-voies progressive
150 |

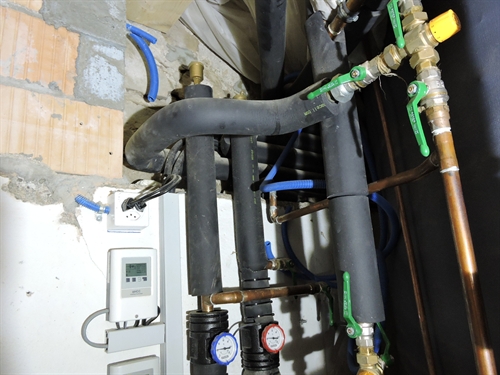

| Plus haut. En haut à gauche la mitigation sanitaire
155 |

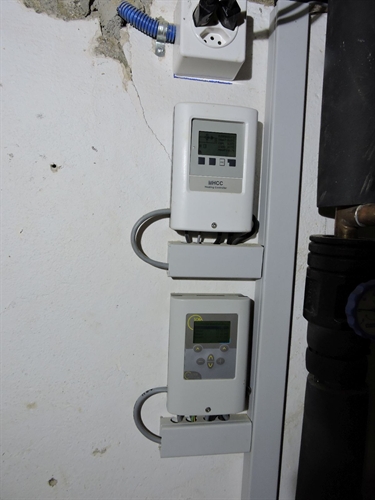

| Régules
160 |
| Idem mais plus haut
165 |

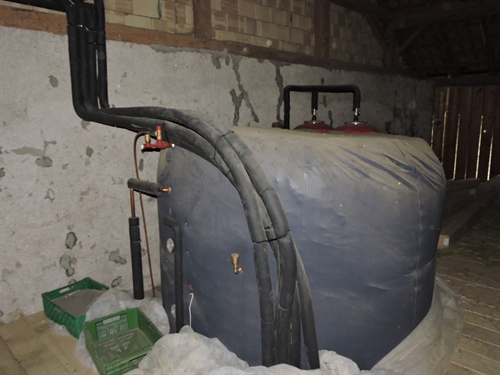

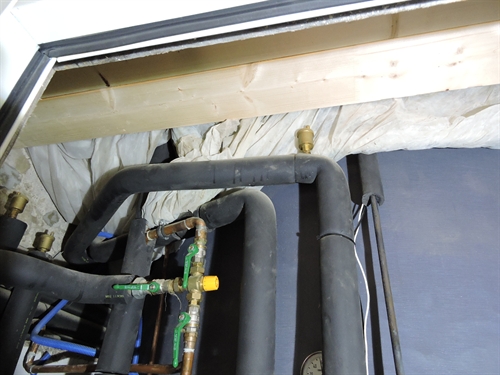

| Le haut de l'accu, car en effet celui-ci fait 4m de haut pour plus de 9000L pour pouvoir stocker en été et continuer à faire du fromage la nuit ou au matin. Allez on vous met quelques caractéristiques techniques pour le plaisir : '9080lt , garantie de 5 ans, avec Rossnagel interne en inox 360 L, échangeur bas 72 ml/7.28 m2, échangeur haut 48 ml/ 4.92 m2, isolation 160 mm en laine de verre, manteau PVC anthracite, groupe de sécurité Jenni.
170 |
| Autre vue
172 |

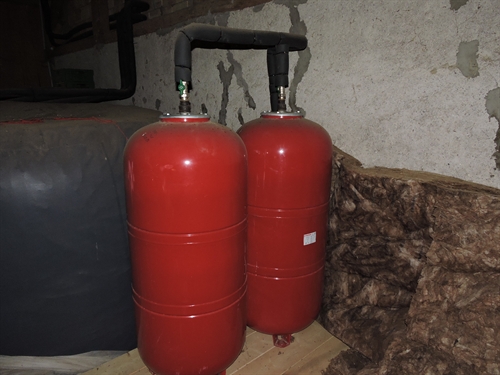

| Ici les vases d'expansions, soit 2x400L, meilleur marché et plus facile à placer/déplacer qu'un seul gros 800L
175 |

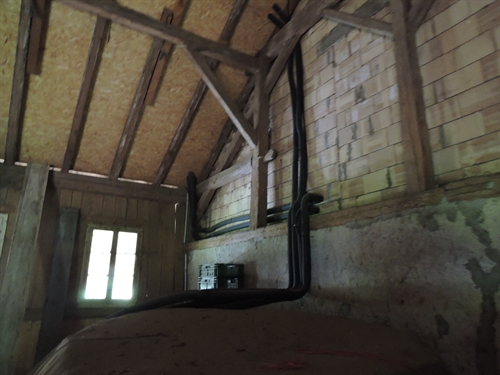

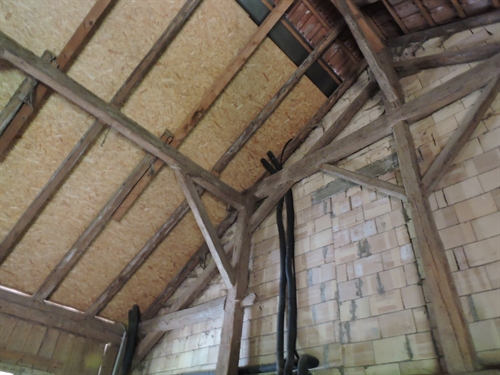

| Et depuis là le chemin est court pour atteindre les capteurs
180 |
| Idem
185 |

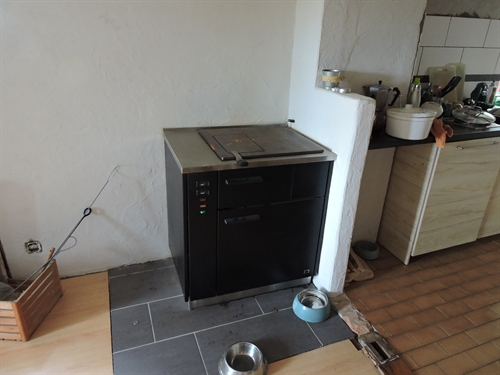

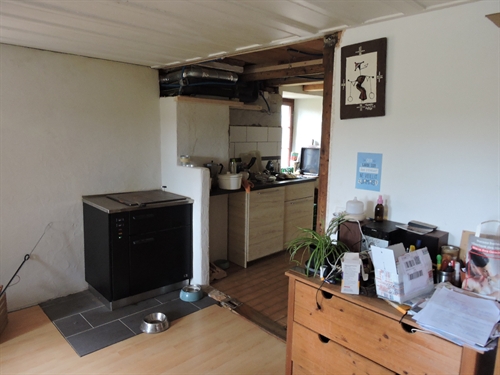

| Passage à l'intérieur. Ici la cuisinière chauffage central, une Tiba Alpen 806 de 24 KW, qui fait cuisinière et chauffage. Avant de dire que c'est cher prière de déduire le prix d'une cuisinière vitrocéram bouffeuse d'électricité directe plus le plan de travail en marbre.
300 |
|
305 |

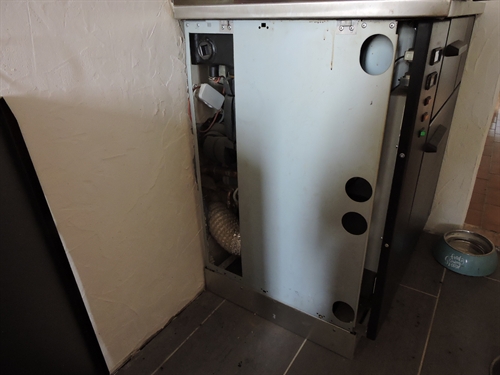

| Côté de la cuisinière, où il y a la sécu thermique et les arrivées
310 |

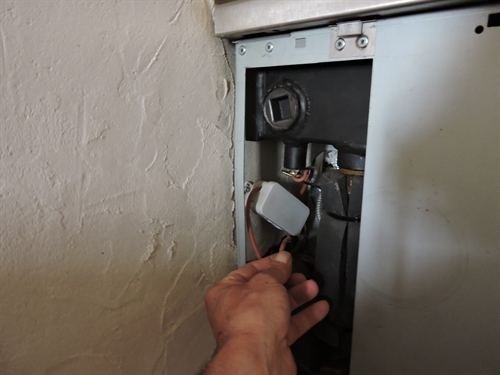

| Et la sonde
315 |

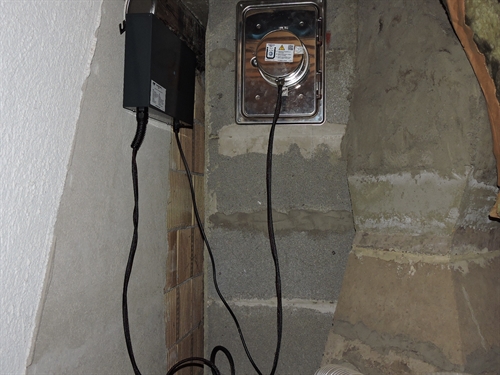

| Le filtre à particules
320 |
| Un des radiateurs sur la distribution
400 |

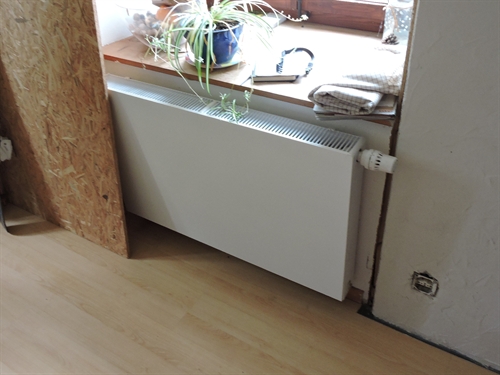

| Un autre, modèle SdB classique
405 |
