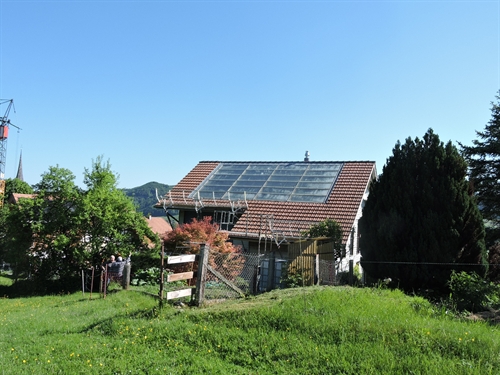

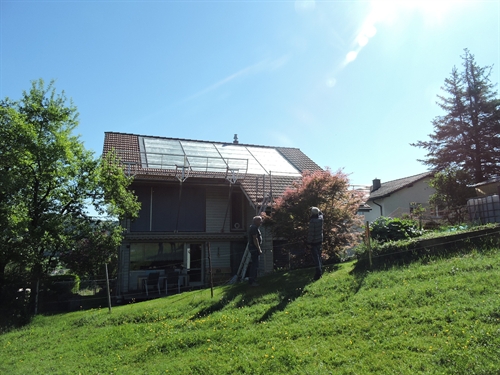

| Au loin 2 |

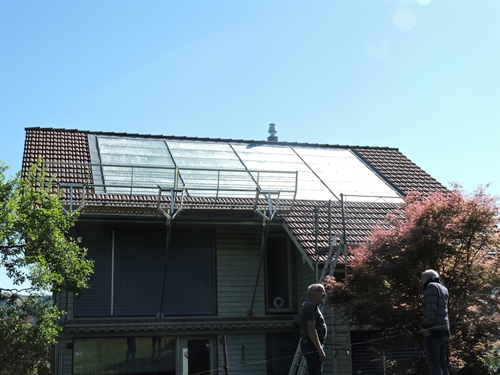

| Le champ solaire 5 |

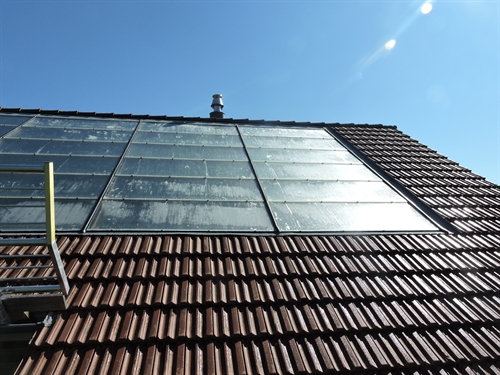

| 24 capteurs mais dans cet ancien SPF 313 la surface d'absorbeur est de 1.3m2 par module, donc ca fait 31.2m2 au lieu des 36 avec le capteur actuel. Le champ est aussi distribué différement : de gauche à droite au lieu de bas en haut. C'est donc un 6x4 et non un 4x6 10 |

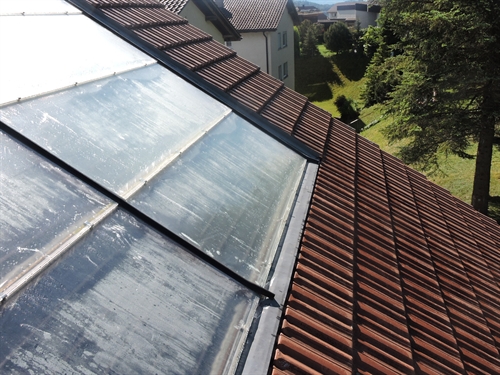

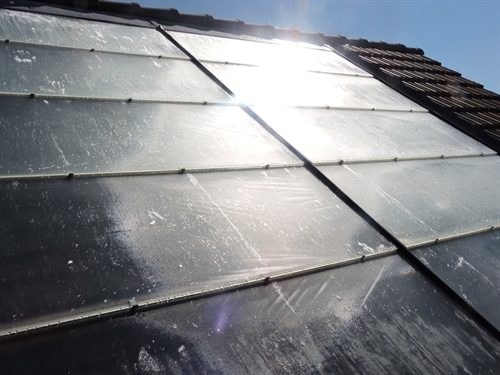

| Les taches sont de la condensation, on était arrivé tôt matin, sur le chemin de l'AG 2025 de Swissolar à Lucerne, ou des technosolutionniste espéraient améliorer grâce à l'IA les installations solaires PV, ce qui selon eux permettait d'éponger l'explosion de la consommation électrique généréee par.... l'IA. Des vrais dingus du mouvement perpétuel pour les gogos. Ici rien de tout ca : quelques watts et ca marche depuis 28 ans. Mais M. Rychener est bête selon les orwelliens de service. 15 |
| Idem 20 |

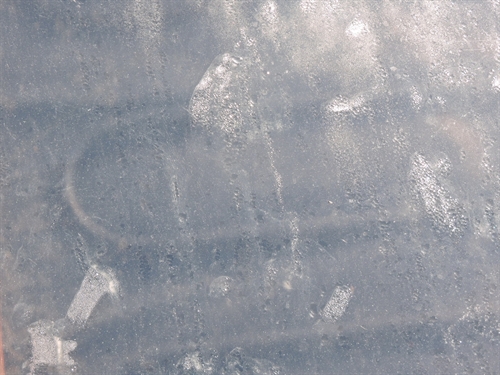

| Ici on voit la boite interne avec le film téflon dessus 25 |

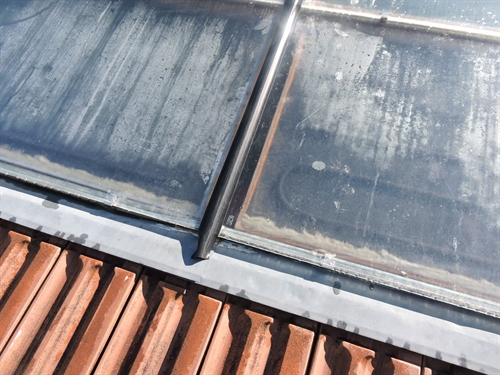

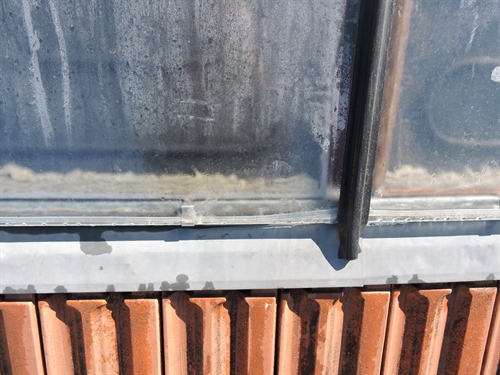

| Le verre est d'origine et a prix quelques taches à force de chiures d'oiseaux sur 28 ans. Mais au contraire du PV ca n'affecte guère le thermique, au contraire du PV. On voit aussi que dans cet ancien absorbeur le tube est dessus et non dessous. Ceci parce que le tube était brasé sur un simple plaque de cuivre et ENSUITE peint. Il était donc malin de laisser le tube visible, en cas de fuite on aurait vu les coulures. Dans un capteur avec couche sélective le tube est brasé du côté non sélectif et donc ne peut se trouver que dessous. 30 |
| 35 |
| 40 |

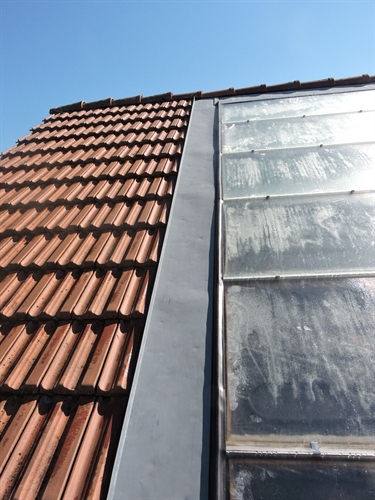

| Cette ferblanterie cache l'arrivée de la distribution à gauche. Il y a la même à droite. La tichelmanisation se fait de bas en haut. 45 |

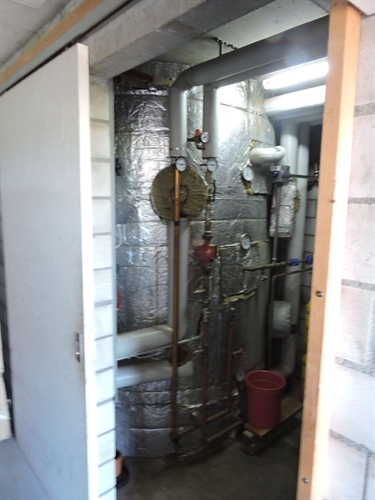

| La chaufferie avec l'accu 100 |

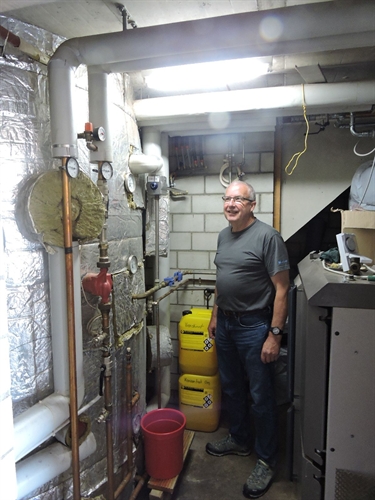

| M. Rychener, toujours vaillant et fier de son installation qui a fêté ses 28 bougies et tout aussi vaillante que lui. 105 |
| Système plus simple que ceux qu'on fait actuellement. Pas de stratification 2 niveau pour priorisation de l'ECS, pas de décharge nocturne nécessaire car les capteurs ne dépassent pas 150 degrés en stagnation ce qui ne cuit pas le glycol. Qui à notre connaissance n'a jamais été changé. Et dire que des escrocs persuadent les gens qu'il faut changer le glycol après 10 ans ! 110 |

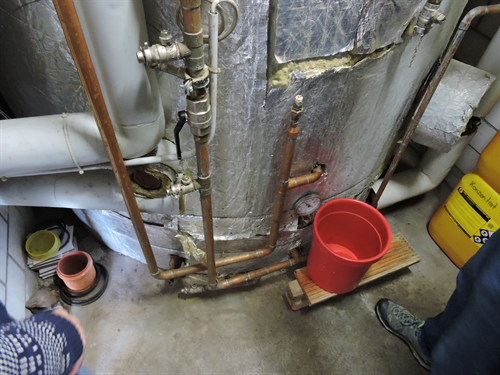

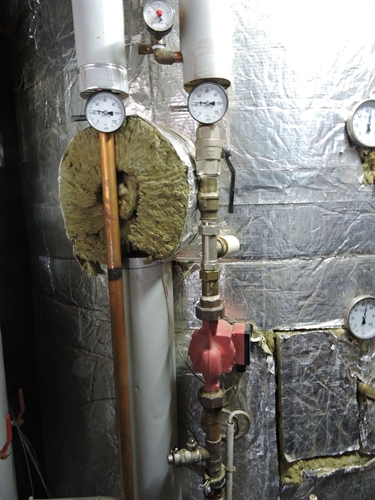

| Groupe hydraulique. 115 |

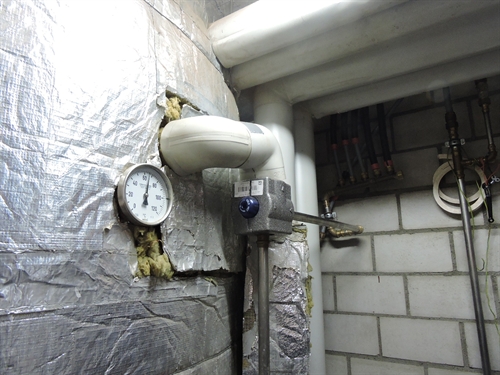

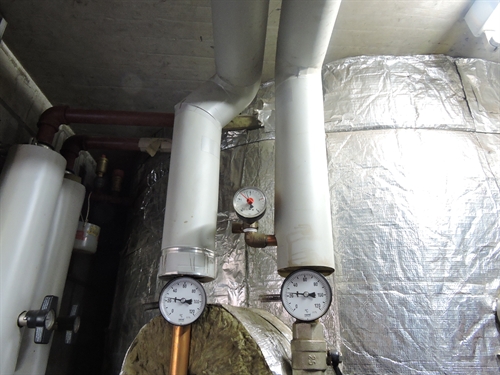

| Les 2 termomètres 120 |
| Le mitigeur 125 |

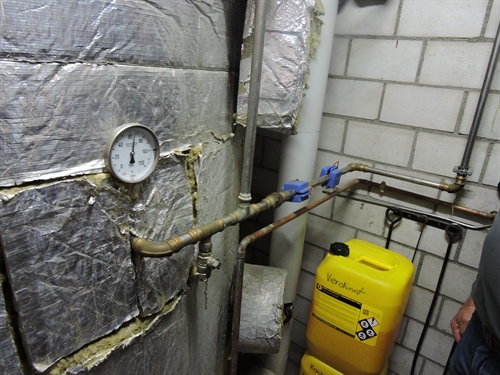

| arrivée ECS froid. Manque le siphon. 130 |

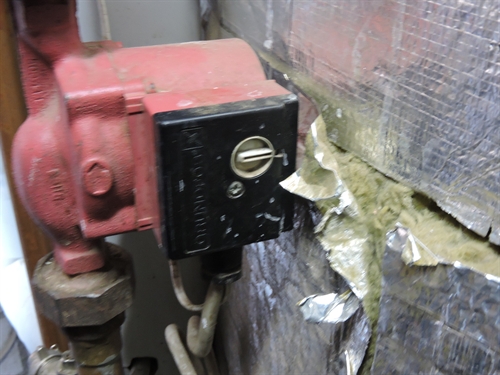

| Le circulateur, un ancien Grundfos UPS 25-80, ici sur vitesse II. Qui consomme 6x plus qu'un moderne, ici 175W en vitesse II, ce qui amène le COPa à environ 40 au lieu des 200 habituels de nos jours. Mais comme il est increvable et qu'il ne fonctionne que au max 2000h par an, au vu des autres consommations électriques, cela ne sert à rien de le changer pour l'instant. Mais si M. Rychener voulait sortir du réseau électrique comme certains sebasoliens font, alors oui il faudrait le changer pour une 25-60 qui consommerait de l'ordre de 30W, ce qui fait qu'avec une batterie de trottinette récupéréee de 0.5 kWh l'installation pourrait fonctionner 15 heures en l'absence de PV et ad aeternam avec un panneau PV de récupe de 200 Wc balancé à la déchetterie par les imbéciles sous prétexte d'obsolescence. 135 |

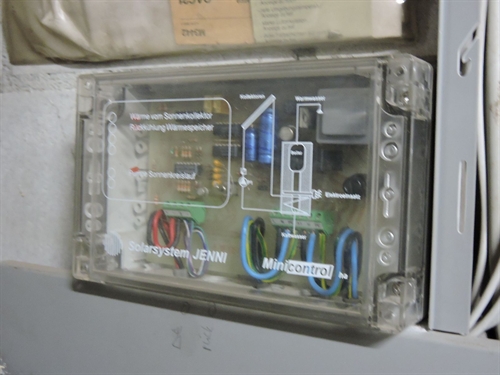

| La régule originelle de Jenni, 28 ans aussi, pas d'affichage mais toujours fonctionnelle : pas de l'électronique moderne qui merde après 2 ans. 140 |

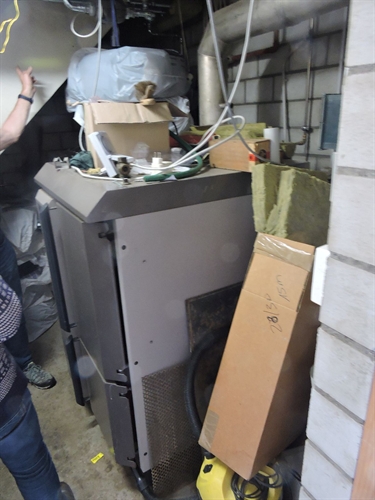

| La chaudière à bûches. Du même âge aussi. 145 |

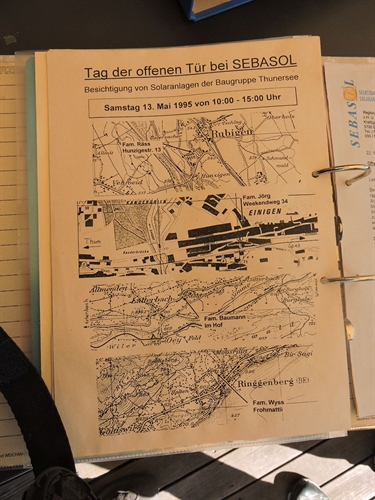

| Pour archive, M. Rychener était venu à l'autoconstruction via une journée porte ouverte du groupe du Lac de Thoune le 13 mai 1995. Soit il y a 30 ans jour pour jour, vu que c'est aussi un 13 mai que nous sommes passé voir M. Rychener. 150 |
| Et pour conclure, un des nouveaux habitants du coin soit : un étranger, mais que fait l'UDC ? Bon, celui là sera peut-être accepté vu qu'on peut lui tondre la laine sur le dos. 200 |
