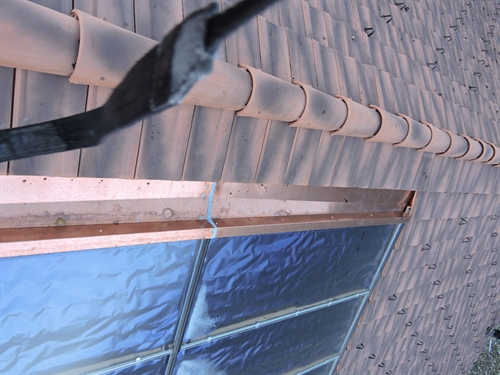

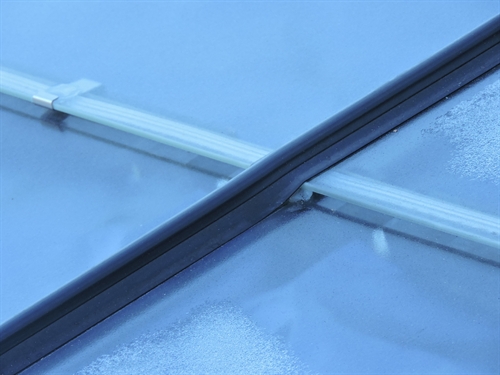

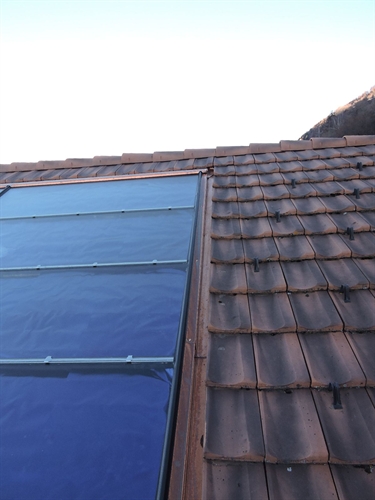

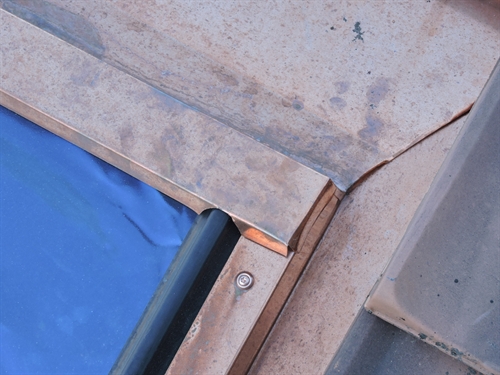

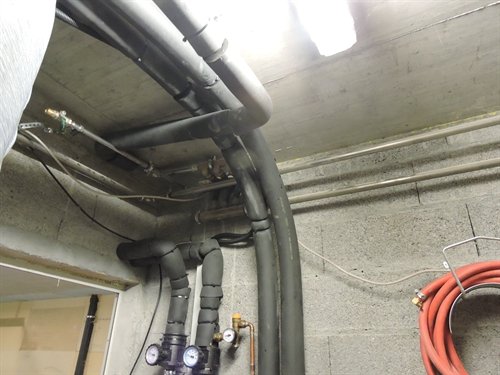

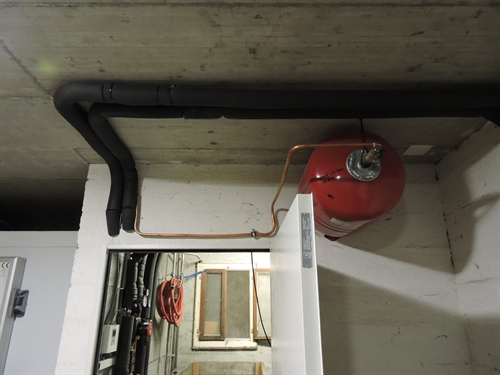

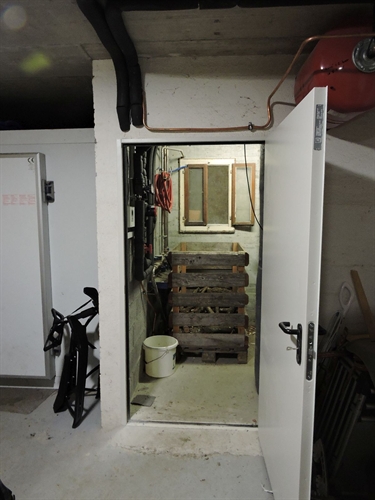

| Le vase d'expansion solaire, juste au dehors du local sur la porte, car il y a peu de place dedans
105 |

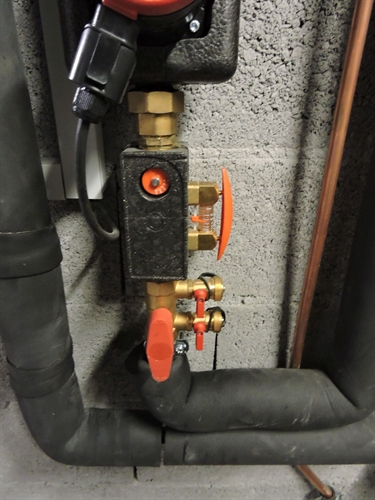

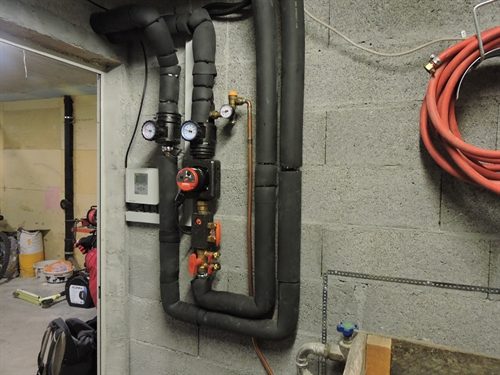

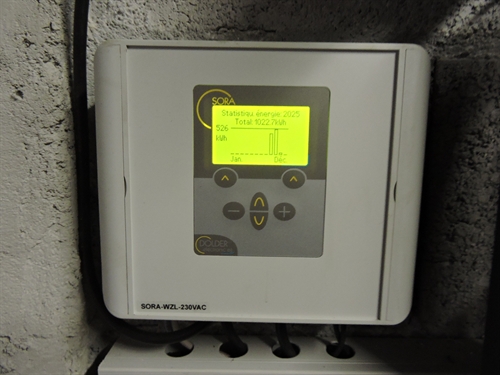

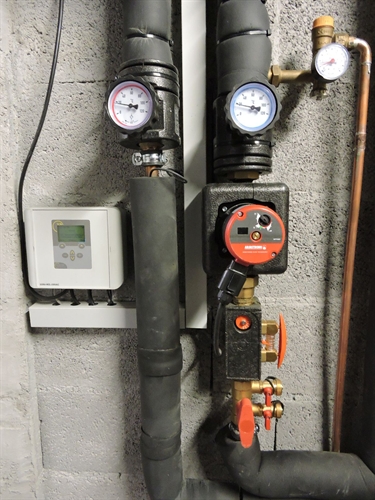

| Le groupe solaire, à gauche en entrant,
110 |
|
115 |

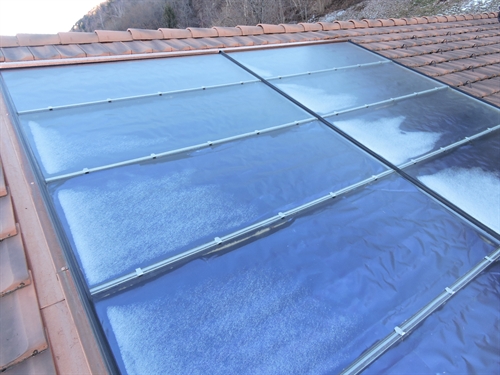

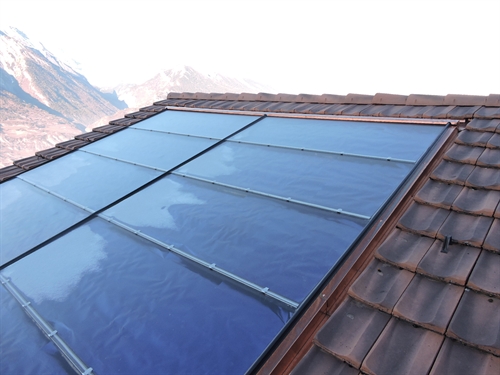

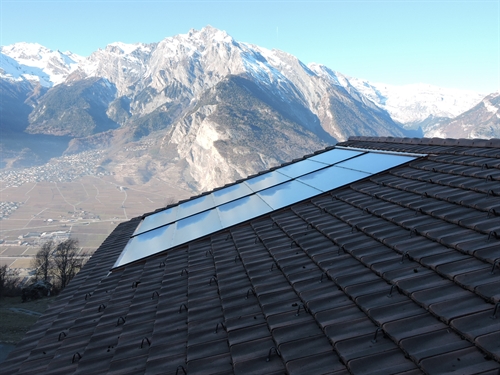

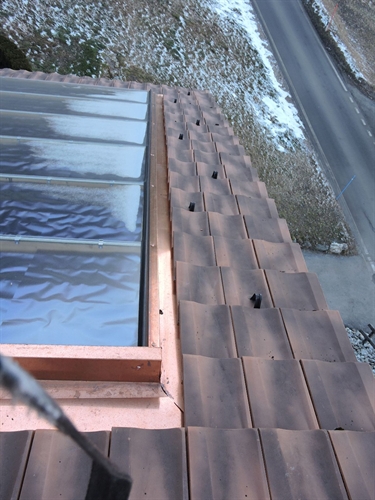

| Mis en service vers mi-septembre, la production s'arrête vers 1/3 novembre, parce que l'ombre de la montagne sur cette commune valaisanne en rive gauche coupe le soleil direct jusqu'en mi-février. Ce serait pareil avec du photovoltaïque ou le solaire passif du bâtiment (un solaire que bientôt plus aucun politique ne sait qu'il existe et que c'est le premier solaire, pris en compte dans tous les bilans thermiques). Est-ce à dire que les installations solaires sont inutiles (dirait un cacique de l'UDC) ? Evidemment que non et c'est encore plus le cas ici avec les gains d'efficacité sur la chaudière à bûches permise par le solaire thermique le reste du temps, y compris entre novembre et février via la mise à niveau de la configuration technique qu'il a permis.
120 |
|
125 |
|
130 |
|
135 |

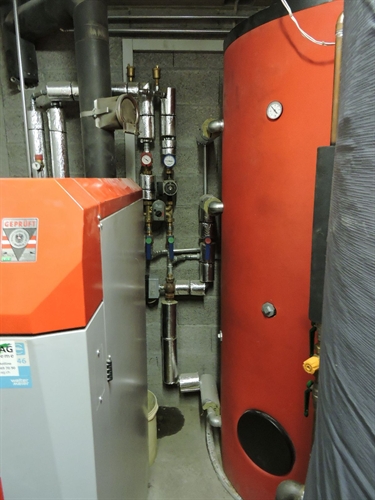

| Les accus, à droite, au premier plan à droite en bleu sombre, le nouvel accu Jenni de 1000L (qui ainsi passait la porte), et a l'arrière plan derrière en orange, l'accu de 1000L originel, de volume alors insuffisant pour la chaudière à buches de 50kW à gauche (admet des bûches de 50)
150 |
|
152 |

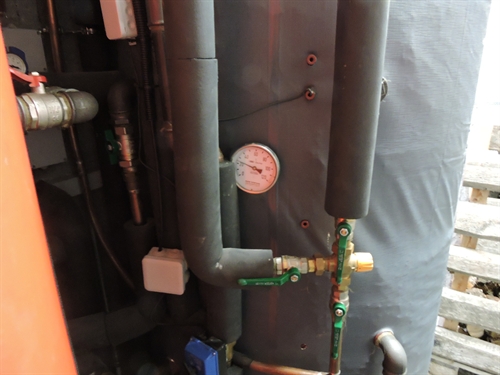

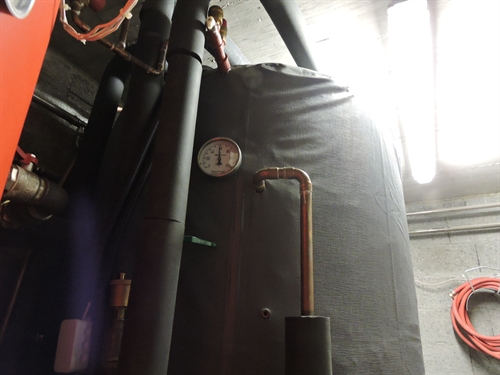

| Vue de l'accu Jenni, haut
155 |
| milieu
160 |
| bas
165 |

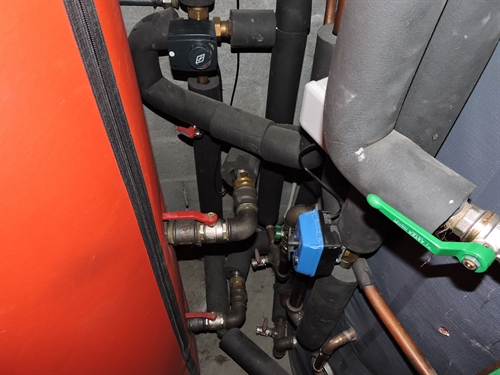

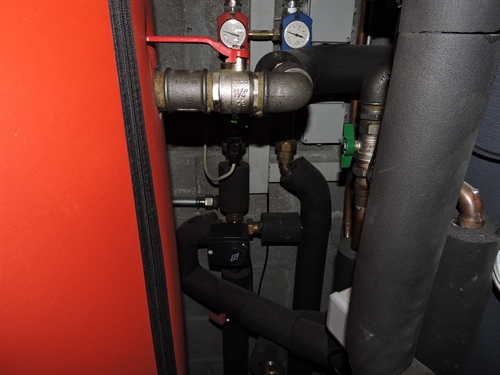

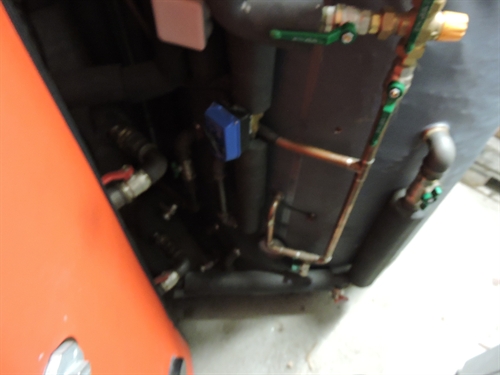

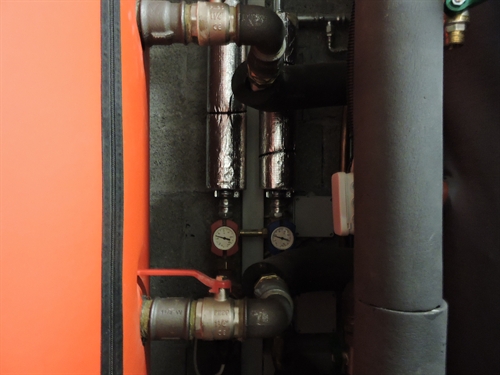

| Satellisation en 1 1/2' entre les deux. Ca mériterait d'être mieux isolé. 3 voies de stratification solaire en bleu à droite
170 |
|
175 |
| Au fond le groupe de distribution chauffage avec sa 3-voies progressive
180 |

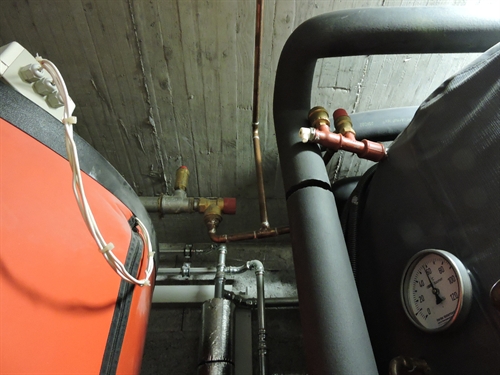

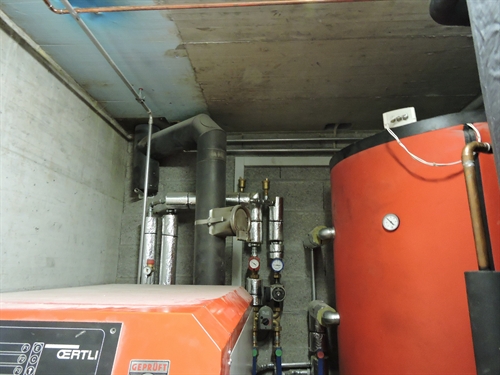

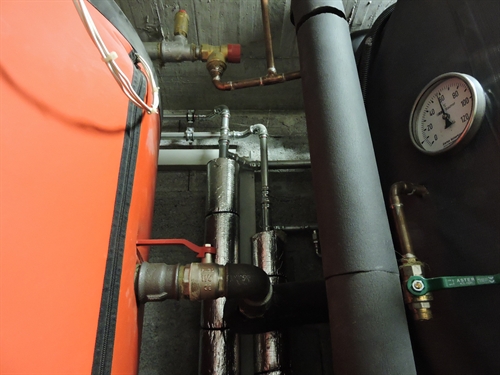

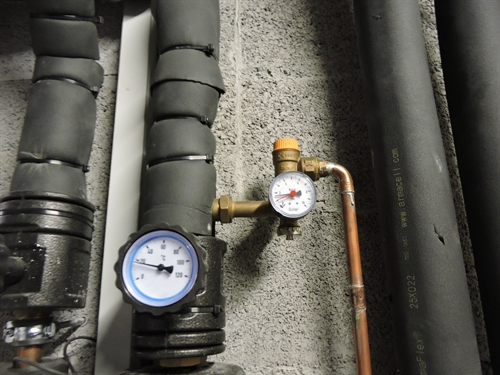

| Groupe de sécu en haut, avec liaison des 2 volumes qui permet l'équilibrage des températures entre les 2 volumes par thermosiphon, comme les 4 liaisons satellites en 1 1/2'
185 |
| Idem
190 |

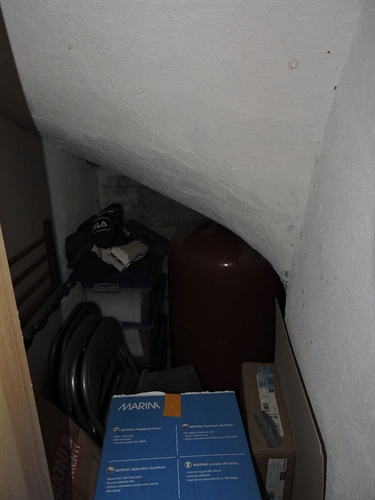

| Le vase d'expansion de l'originel 1000L, surdimensionné pour ce volume originel, et que donc on a pu réutiliser tel quel.
195 |

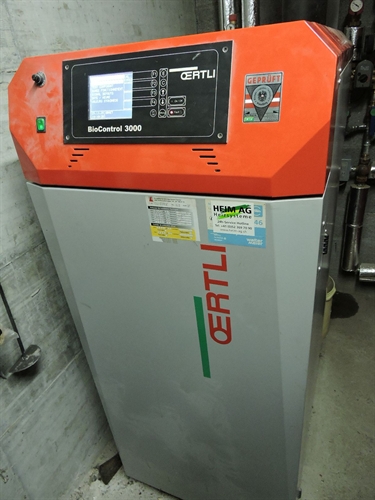

| La chaudière à bûches, admet du 50
