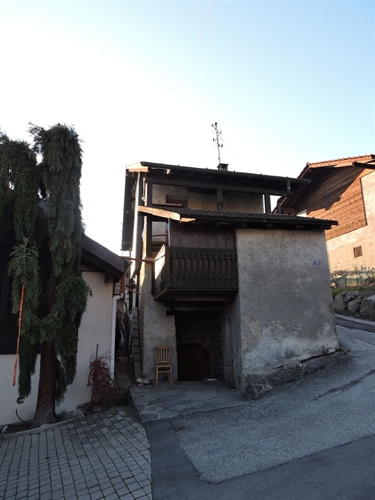

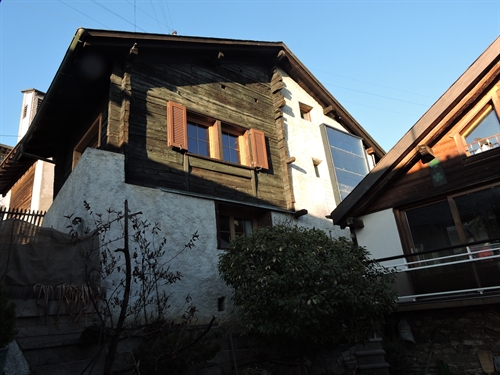

| Et voilà le champ solaire thermique. Vous voyez quelque chose ?
5 |

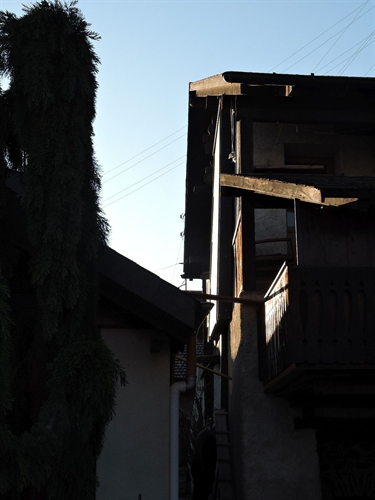

| On se rapproche. Vous voyez quelque chose ?
10 |

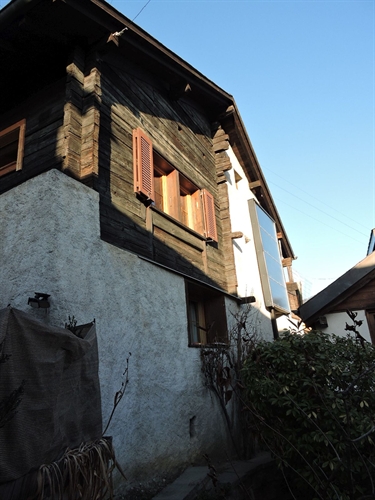

| Depuis l'autre côté, on voit. Prière aux puristes de pas faire de caca nerveux à origine de branlette esthétique : depuis la rue vous n'avez rien vu (inutile de mentir, preuve par les 2 images précédentes). Et on signale qu'il est autorisé de mettre des capteurs en façade dans une surface, soit rectangulaire d'un seul tenant, soit en calepinage total. Oui, c'est une loi fédérale. Que les promoteurs en photovoltaïque ne vont pas se priver d'utiliser pour mettre bien plus que les modestes 6m2 d'ici. A conditions qu'ils sachent le faire, ce qui est une autre histoire que de faire des bizeness models de trafic financier d'électrons.
15 |

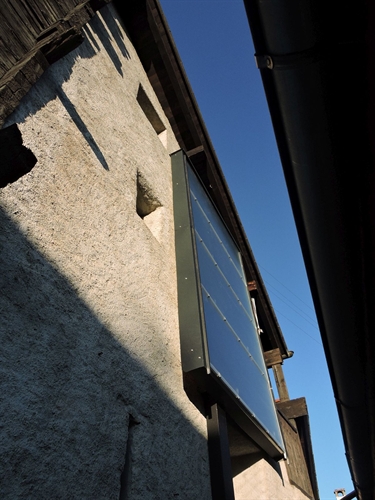

| Idem
20 |

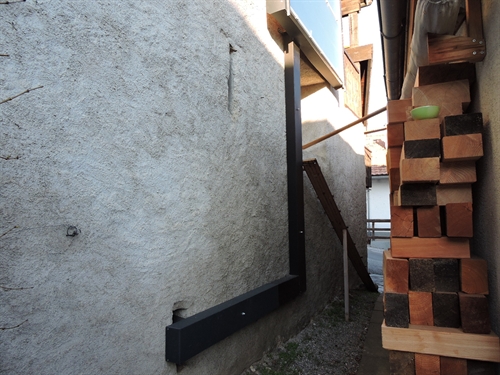

| Le caisson de protection des lignes
25 |

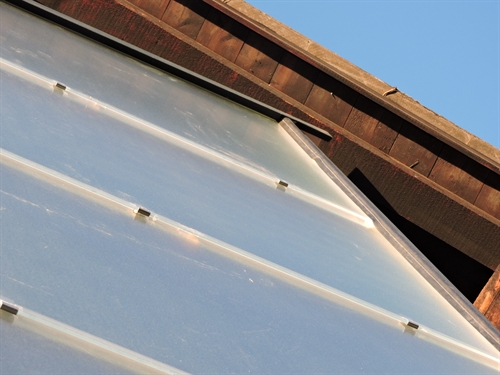

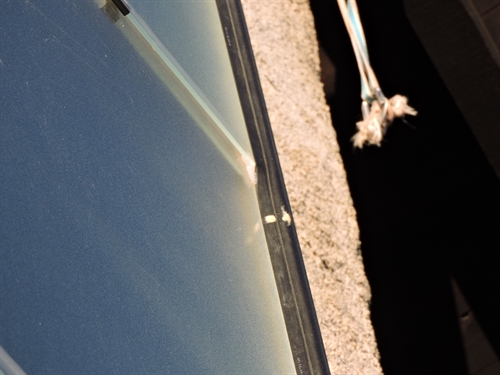

| Vue rapprochée
30 |

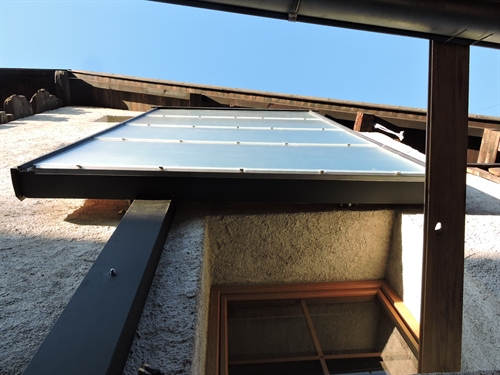

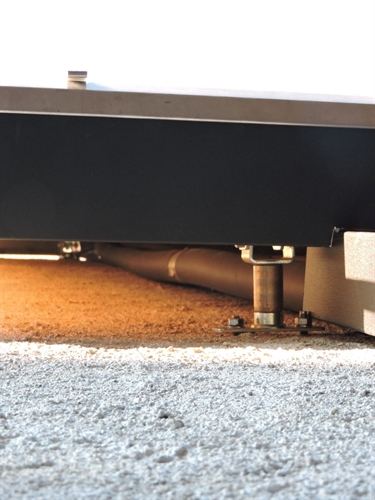

| Par dessous
35 |
|
40 |
|
45 |

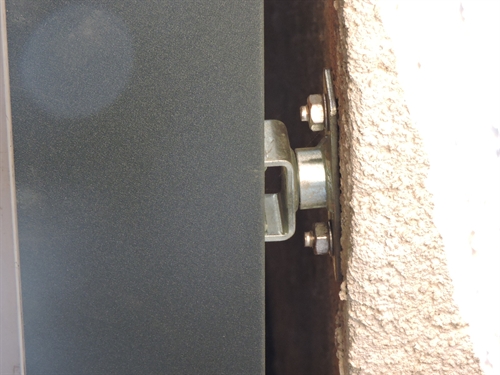

| Un ancrage
50 |
| Et un autre. Il s'agissait d'un vieux mur pas droit du tout. Et qui donc demandait une adaptation basé sur l'intelligence manuelle à des lieues des dessins abstraits d'architecture. Le champ a été monté au harnais, l'installateur étant un ancien guide de montagne.
55 |

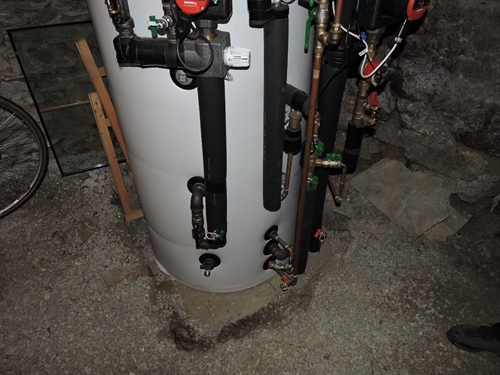

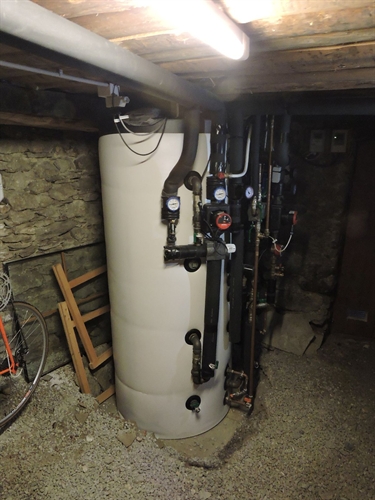

| A l'intérieur, un petit accu combiné de 600L qui fait comme son nom l'indique aussi l'ECS.
100 |
|
105 |

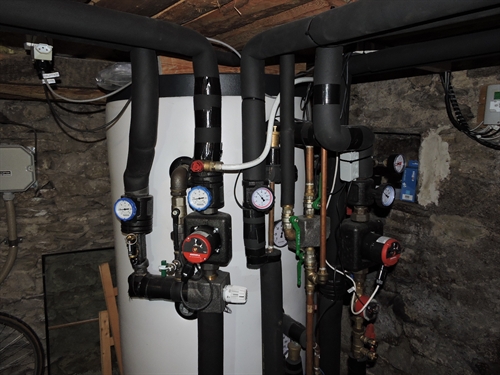

| A gauche, le groupe de charge du poêle hydraulique à granulés, avec sa vanne mélangeuse, au centre le groupe solaire, à droite le groupe de distribution chauffage évoluée avec sa 3-voies progressive.
110 |

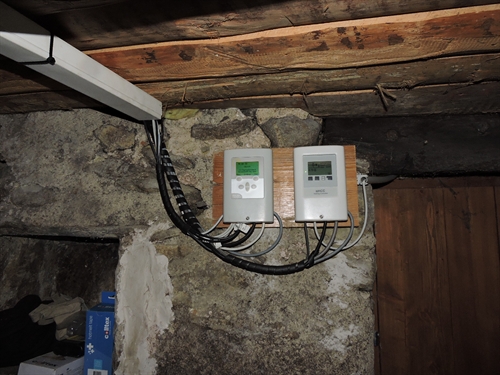

| La régule solaire à droite et celle de la distribe chauffage à gauche
115 |

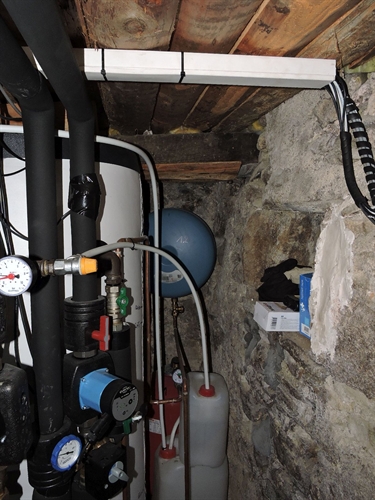

| Groupe de distribe chauffage,au fond vase d'expansion solaire. Les bidons réceptionnent les groupes de sécu solaires (eau morte avec glycol) et accu (eau morte)
120 |

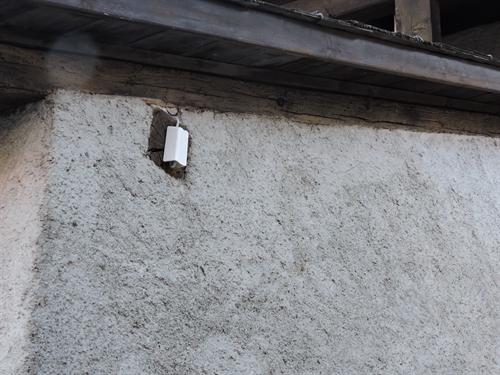

| Sonde ext, mur nord.
125 |

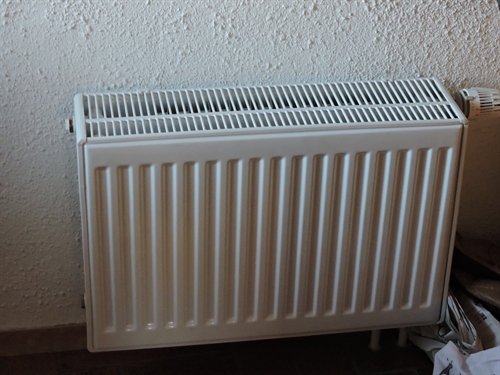

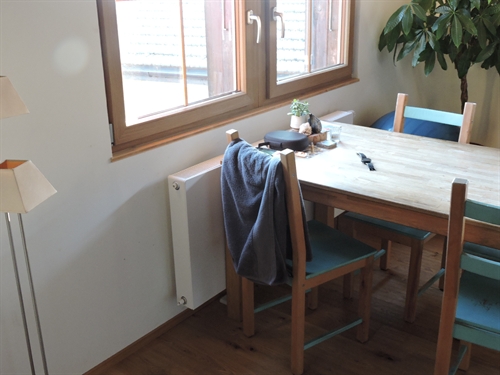

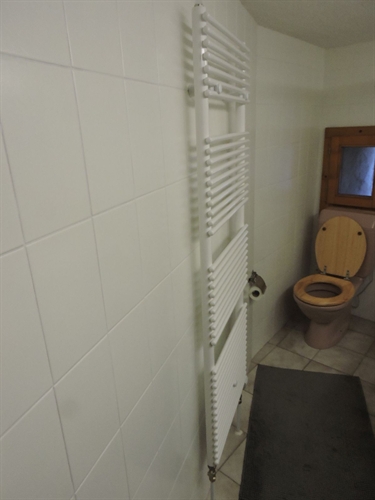

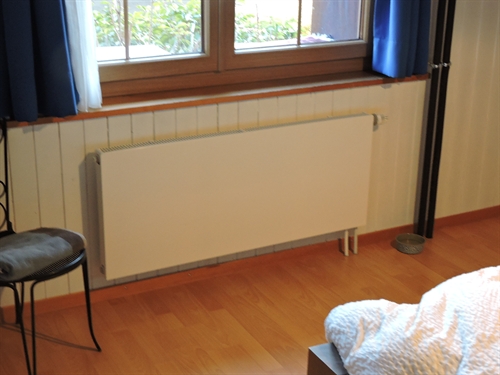

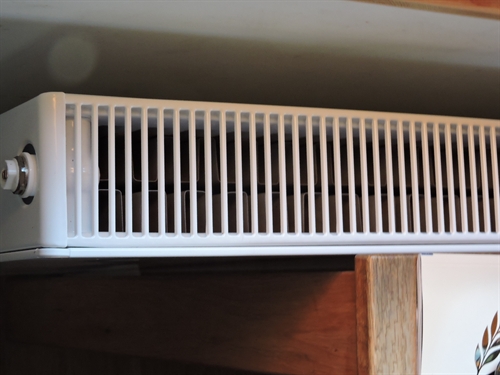

| Un des 4 radiateurs
200 |
|
205 |
|
210 |
|
220 |
|
