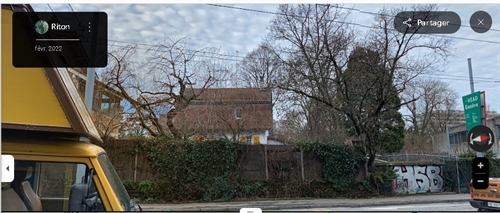

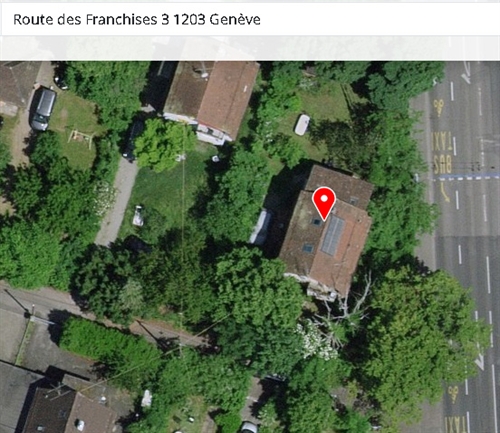

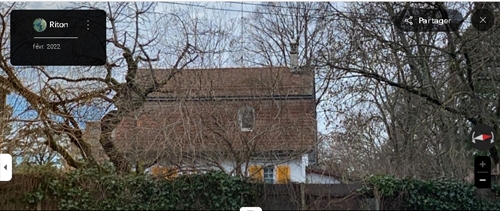

| L'ancienne installation était là (oui la maison a été démolie mais c'est encore sur les images satellites)
1 |
| Soit de loin.
3 |
| D'un peu plus près.
5 |

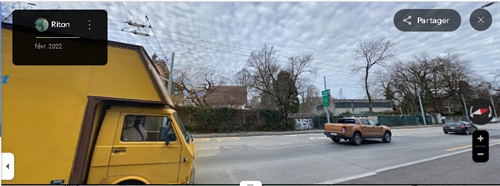

| et de près. On voit toujours rien. Pourtant selon google map on est droit en face. Pour l'instant mystère.
7 |

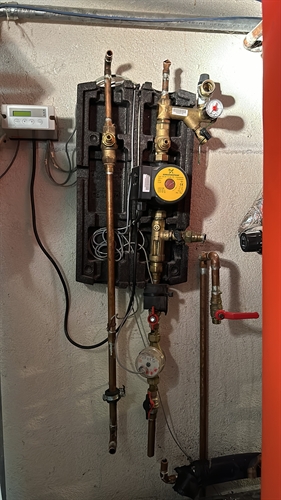

| D'abord des images de ce qu'était l'installation avant sa démolition. Soit ici le circulateur
9 |

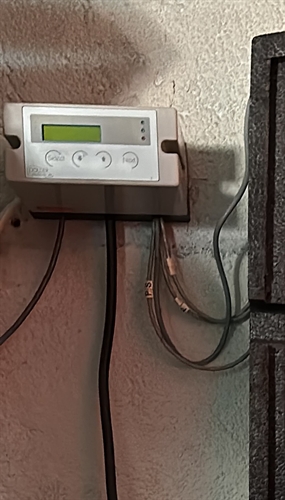

| Et là la régulation. Une Sora WL de Dolder, une entreprise suisse alemande qui vient de poser les plaques (2025)
10 |

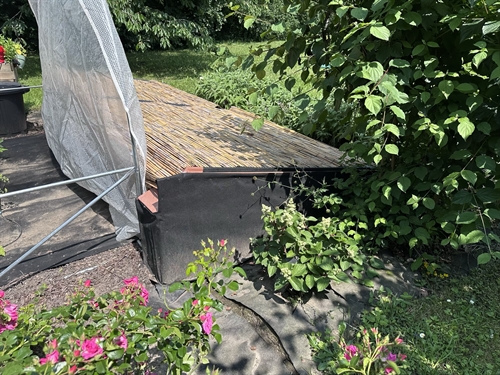

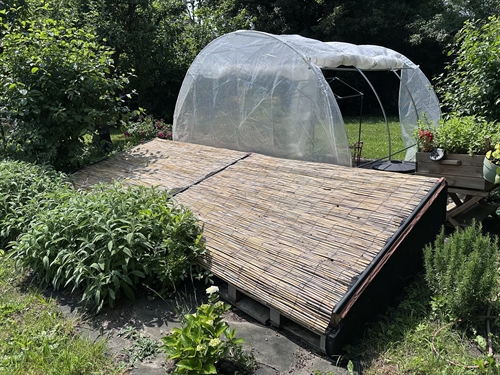

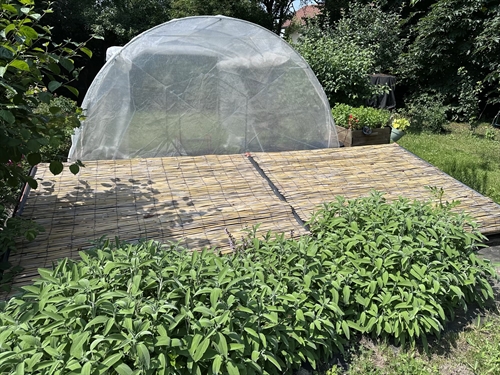

| Sur le nouveau lieu, l'emplacement prévu pour les capteurs.
50 |
| Idem
55 |
| Idem
60 |

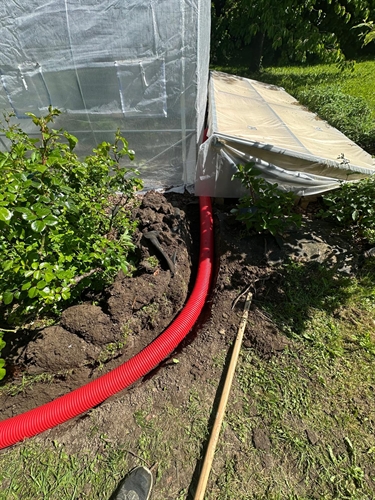

| Le canplast pour amener les lignes
65 |

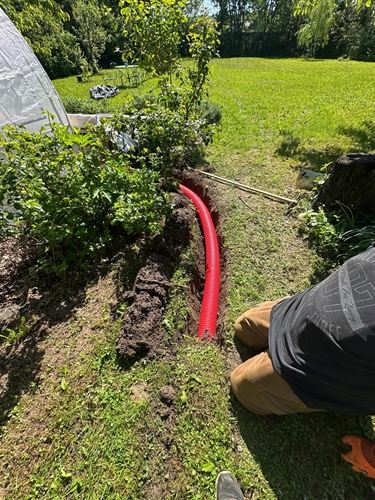

| Idem
70 |

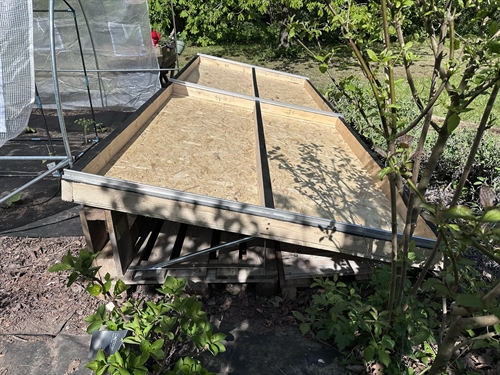

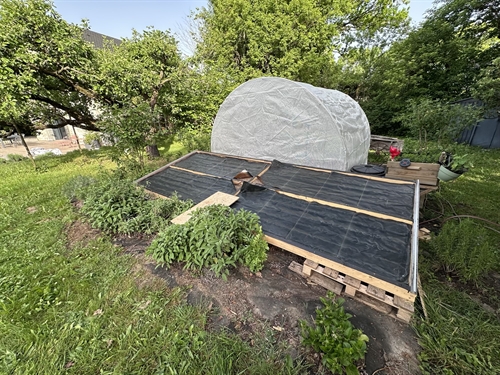

| Et le cadre du champ solaire refait. Le bois est neuf, tout le reste (image suivante) provient de l'ancienne installation.
71 |
| Le champ rééquipé avec les abosrbeurs et l'isolation (invisible dessous). nOn remarquera la conservation impeccable de l'absorbeur après 20 ans. Des plaques sélectives chrome noir de alpha 0.95 pour epsilon 0.05. Aussi bien que les dépositions sous vide ou plasma actuelles.
75 |

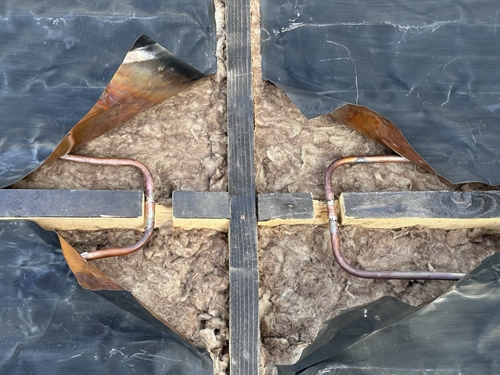

| Rebrasage avec des manchons Cu DN112 à 20 centimes pièce.
80 |

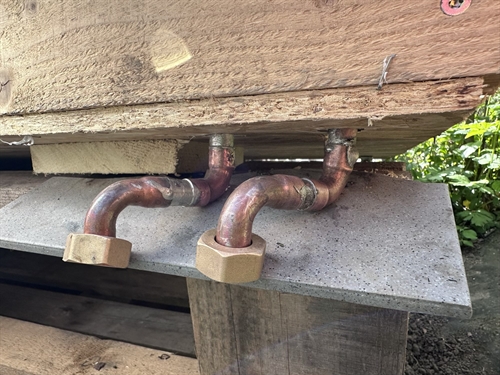

| Les sorties avec des pièces folles qui vont permettre la connexion avec les lignes qui sont des flexibles inox. Un point à surveiller à futur car qui dit pièces folles dit joints et ces derrniers peuvent cuire aussi près du champ solaire, rendant la connexion non étanche. Oui, même les joints viton ou silicone, qui tiennent un peu mieux mais pas mieux que les autres en cas de stagnation à 200°C.
85 |

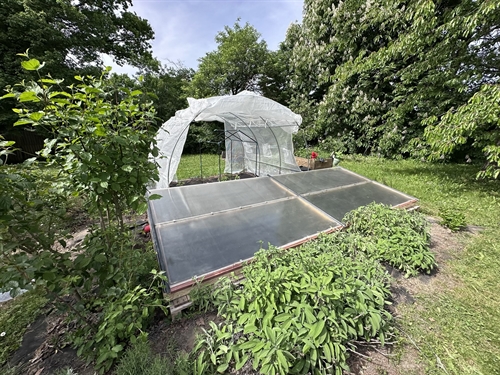

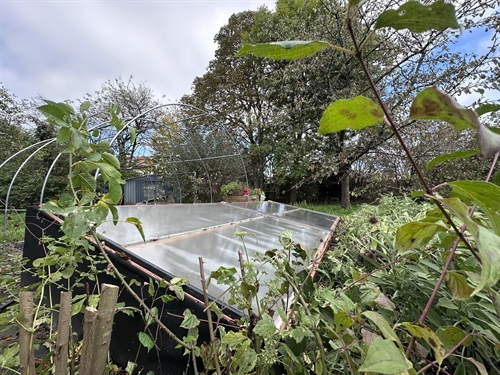

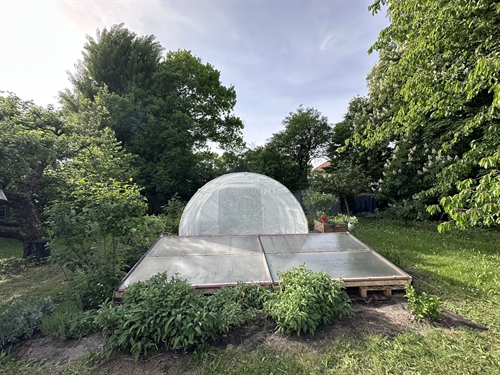

| Le champ fini, sans la ferblanterie encore.
90 |

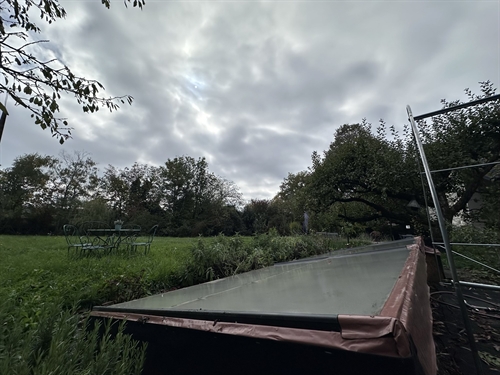

| Idem
95 |

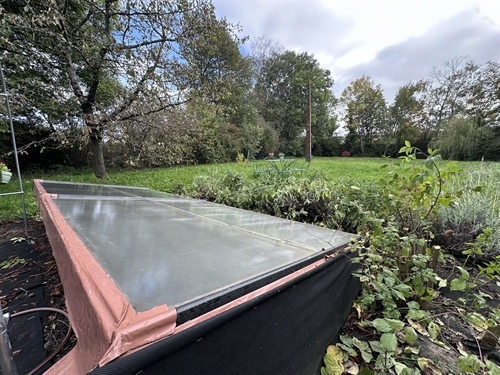

| idem
100 |
| Idem
110 |
| Idem
120 |

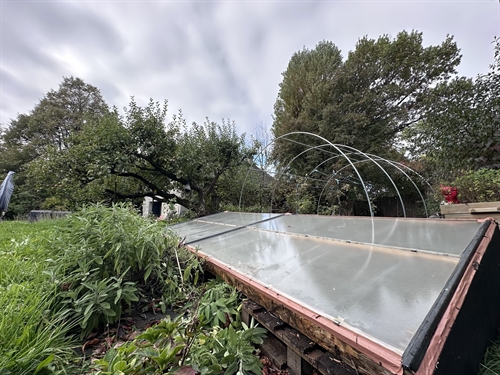

| Idem. A présent équipé de la ferblanterie
125 |
| Quoique pas tout à fait fini derrière. A quoi sert l'espace dessous ? Mystère.
130 |

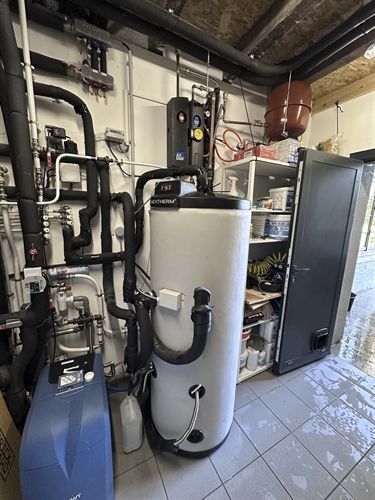

| En chaufferie. Le boiler récupéré.
135 |

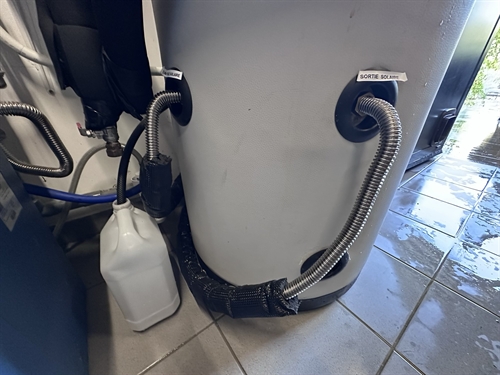

| Utiliser des lignes cannelées ne dispense pas de faire le siphon. Ce sera isolé. L'installation originelle avait des lignes en cuivre DN15. Elles ont probablement été revendue chez Goutte (env. 5.- le kilo, vous comprenez pourquoi il y a du vol de cuivre) ou bien gardées en réserve pour d'autre usages. Ou en l'attente que le cuivre vaille 50.- le kilo. On en prends le chemin vu tout le cuivre nécessaire à à la Sainte Transition Numérique.
140 |

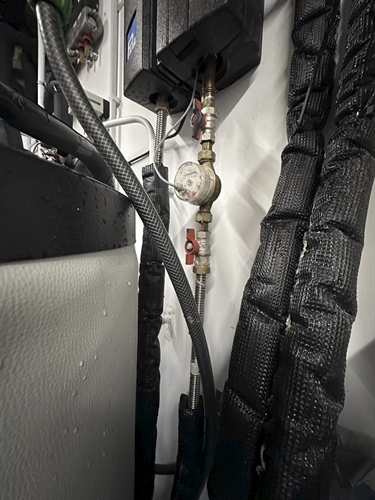

| Un débitmètre numérique pour le comptage de chaleur.
145 |

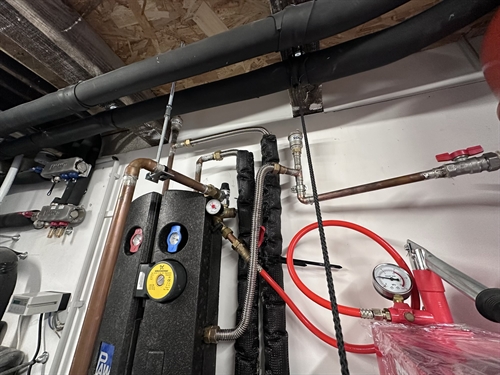

| Et le groupe hydraulique d'origine, récupéré et replacé, avec son circulateur.
150 |
