Pichon (1040 Echallens) 9m2 ECS et appoint au chauffage,rénovation



Une réalisation de Sergio Mazzone


Galerie

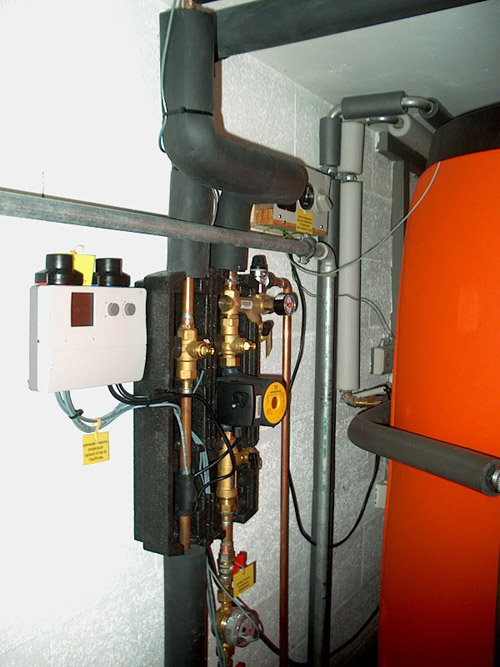

Vue sur le système nerveux (Tema et groupe de circulation) ainsi qu'une
partie du boillon - comme dit Pascal - de 580 litres. En haut, un peu
caché par l'isolation, on aperçoit le thermostat de commande pour la
partie supérieure du boillon, chauffée subsidiairement au gaz quand c'est
nécessaire. L'accessoire équipait l'ancien chauffe-eau et il a été
habilement recyclé par Sergio Mazzone.

Les petites étiquettes jaunes nomment les différentes parties de
l'installation, pour permettre aux visiteurs de s'y retrouver.

 0

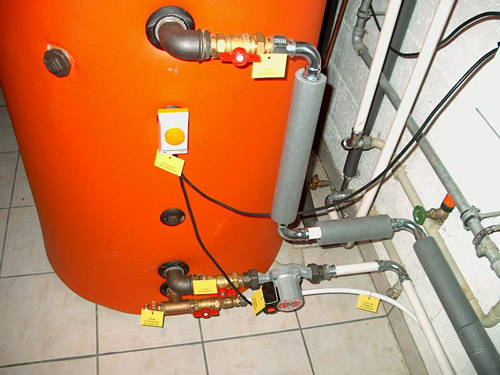

Départ vers les radiateurs de surchauffe: un dans la maison pour
l'entre-saison, l'autre dehors pour le séchoir à fruits et légumes (une
idée de Constantin Soutter).

Après la photo, une électrovanne a été ajoutée au départ (conduite du
haut) afin d'éviter un thermosiphon vers le radiateur du séchoir.

 0

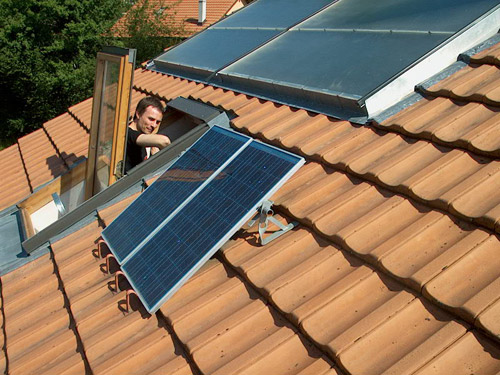

En haut, un bout des 9 m2 du champ de capteurs. Au premier plan, un kit
photovoltaïque Epsilon, remplacé en automne par quelque chose d'un peu
plus costaud (voir dernière photo ci-dessous). Entre deux, un heureux
bénéficiaire des rayons solaires.

 0

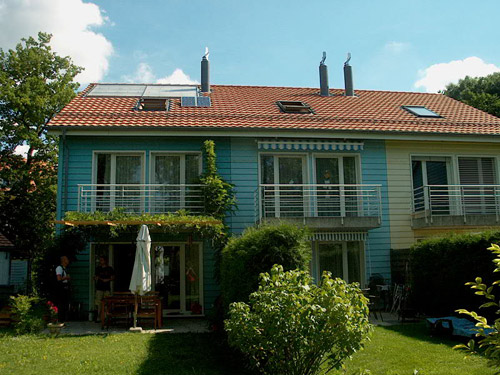

Sur la maison de gauche, le champ de capteurs thermiques de 9 m2.

Ce qu'on ne voit pas, tout à gauche, c'est la descente des conduites, dans
une gaine métallique qui longe impeccablement la façade ouest. Il était
prévu d'utiliser deux descentes de gouttière circulaires, mais c'est
finalement une gaine rectangulaire avec couvercle qui a été installée,
fichtrement plus esthétique et pratique. Merci Stéphane Krattinger
d'Ecotoiture.

 0

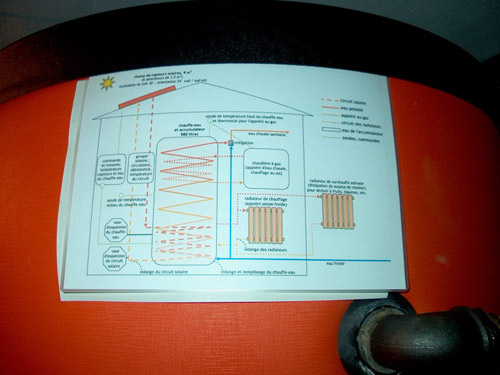

Schéma de l'installation, afin que les visiteurs n'aient pas à se mouiller
quand il pleut... et pour ceux qui aiment aller dans le détail.

 0

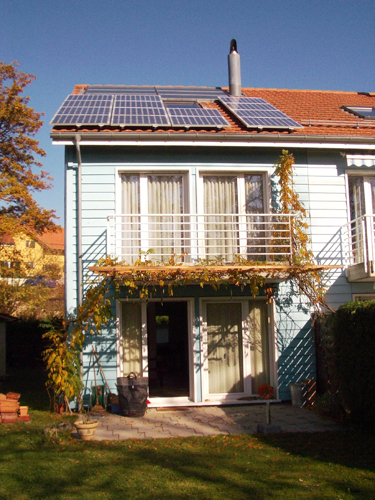

Le toit avec les photovoltaïques venus coloniser les mètres carrés que les thermiques n'occupaient pas. Puissance max. 2'100 Wc, soit une production annuelle de quelque 2'000 kWh (environ les deux tiers de la consommation).

Contrairement au solaire thermique, construit clé en main de maître par
Sergio Mazzone et acolytes, le photovoltaïque a été monté quasiment en
autoconstruction (avec Gérard Steiner) avec du matériel fourni par Sunwatt
(conception de l'installation par Max Schneider).

Astuce: les câbles du photovoltaïque du toit à la cave ont été placés en
même temps que les conduites du thermique, avec quelques mois d'avance
donc.

 0
