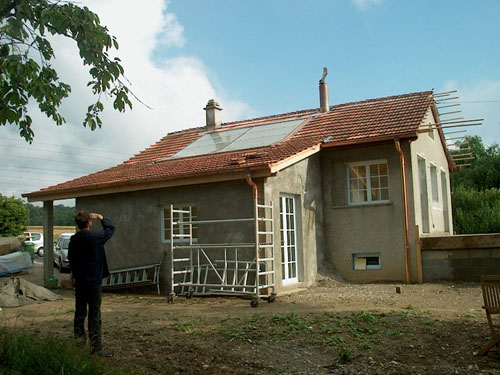

| Rénovation totale pour cette petite maison de 1930. Sa très bonne isolation justifie une installation solaire en appoint chauffage.
10 |

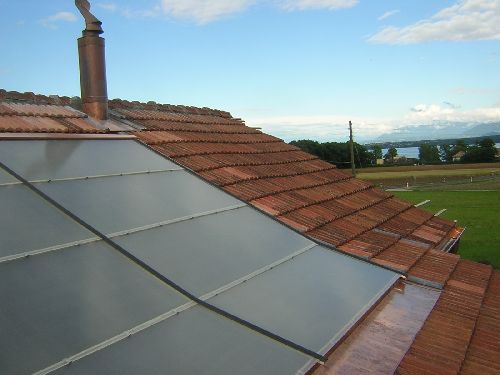

| Changement de pente entre le premier et le deuxième rang de capteurs obtenu par découpe partielle des profilés alu longitudinaux et en préservant leur fonction d'évacuation de l'eau de pluie. Le montage des vitres et des joints epdm s'est avéré délicat mais satisfaisant dans ce cas.
40 |

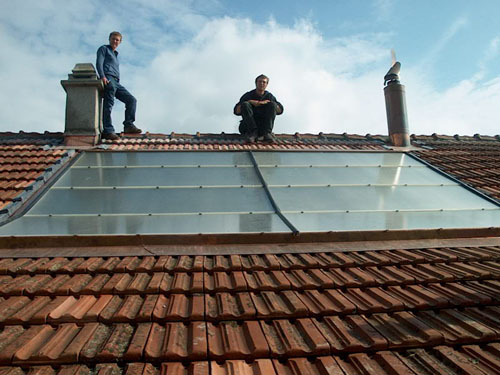

| Vue générale du champ. Au sommet, les inspecteurs de passage.
50 |

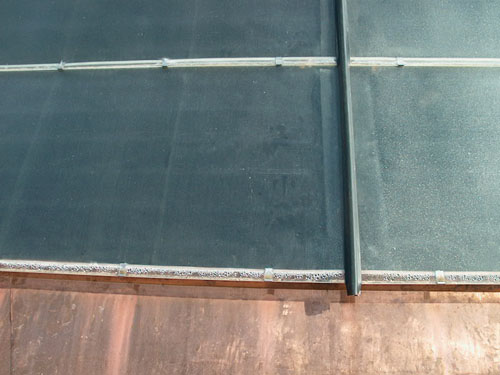

| Par souci d'esthétisme, l'espace entre les absorbeurs est recouvert de bandes de feuille sélective assurant ainsi l'uniformité noire du champ. Le joint noir epdm actuellement trop long se rétractera avec le temps.
60 |

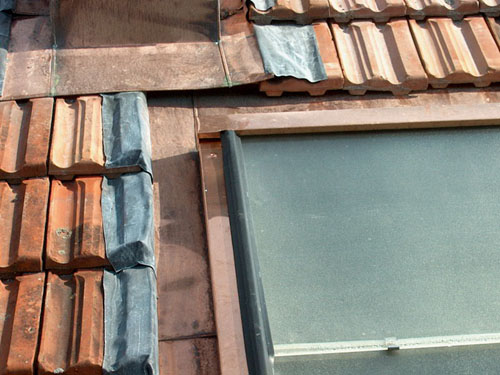

| Vue sur le coin supérieur gauche du champ. Des abergements, en plomb dans ce cas, font la liaison entre la ferblanterie cuivre et la couverture en tuiles mécaniques.
80 |

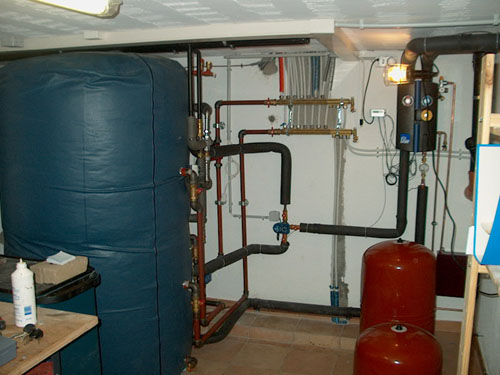

| L'installation à la cave avec son Jenni combiné de 1280 litres.
100 |

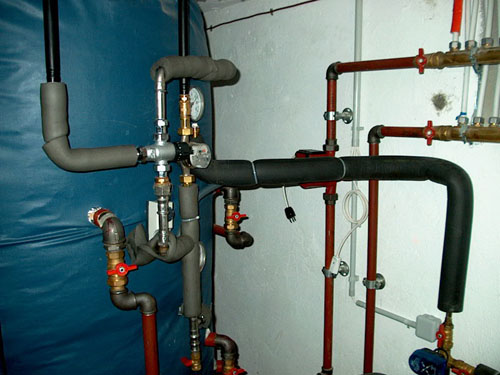

| Vue sur le mitigeur et sur le compteur d'eau « genevois » L'isolation sur la partie mitigée a bien sûr été supprimée après cette photo. On devine derrière l'arrivée froide du mitigeur le thermostat pour asservir la vanne trois voies du circuit solaire en cas de recirculation nocturne.
110 |

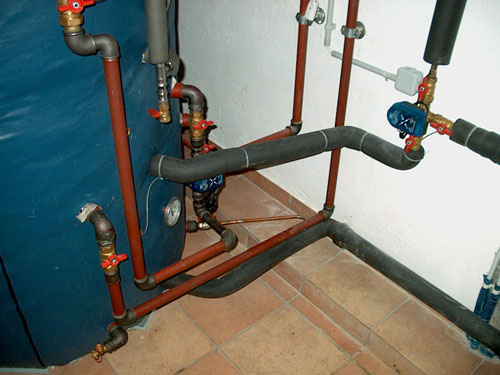

| La conduite isolée du sol est le retour solaire tandis que sa parallèle au dessus correspond à l'aller dans le ballon. Cette conduite aller provient de la vanne trois voies solaire qui par ailleurs, peut alimenter un autre « aller » plus haut dans le ballon et visible sur l'image précédente. Les conduites non isolées correspondent au circuit de chauffage. Elles seront isolées par la suite.
