Tschann (1428 Mutrux) 6m2 ECS en deux champs de 3m2 et échangeur externe,rénovation. Août 2002.

Cette installation résoud un nombre record de difficultés susceptibles d'être rencontrées dans le solaire : toiture est/ouest ne permettant pas la mise en place d'un seul champ, échangeur externe, place ultra-réduite en chaufferie qui impose la mise en oeuvre de solutions sur mesure à appliquer de bout en bout. Elle a été réalisée en type 2, c-à-d que l'autocontructeur a monté le champ solaire, et qu'un artisan Solar Support et le ferblantier ont fait le reste. Un exemple probant de la compatibilité du travail entre les corps de métiers locaux et les autoconstructeurs, de leur capacité à adapter le solaire thermique à l'existant à partir de produits génériques, pour obtenir en bout de cours une installation solaire élégante et d'un prix compétitif. Dites-le vous bien : vous pouvez éplucher de long en large les catalogues commerciaux habituels, vous ne trouverez cette installation nulle part. Le kit standard montré dans les foires, c'est l'autre bout de la galaxie ! Ici, on fait dans le cousu-main… Dialogue en 2018 soit 16 ans plus tard : > Monsieur Tschann, bonjour, > > "Pas de nouvelles bonnes nouvelles" dit le dicton (pas toujours vrai). Dois-on en déduire que votre installation va bien ? > Effectivement, dons ce cas le dicton est vrai! Mon installation fonctionne très bien. > Meilleures salutations. > René Tschann

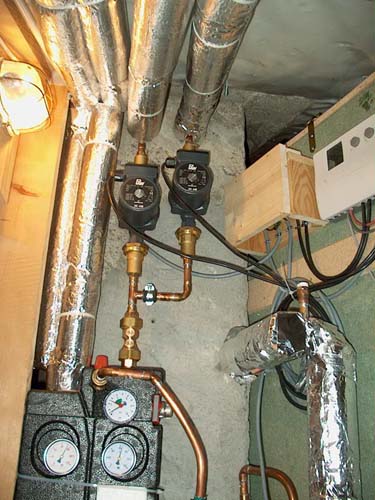

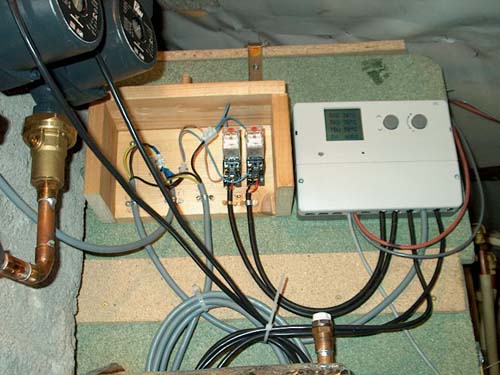

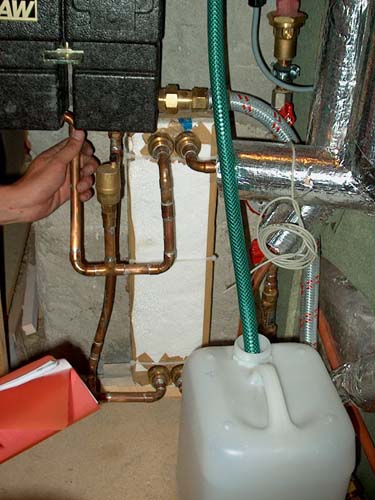

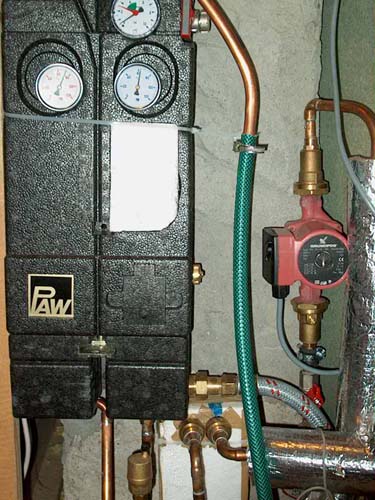

Fiche technique Les propriétaires Lui : enseignant Elle : ergothérapeute Type Installation solaire ECS 400L avec deux champs de 3m2 E/O et échangeur de chaleur externe, appoint bois dans l’accumulateur et postchauffage ECS au moyen de gaz sur bouteilles. Accumulateur « Local » inox de 400 litres existant Isolation 10cm derrière box bois construit sur place Pas d’échangeur de chaleur. Pas d’ouverture pour appoint électrique. Régulation/cpt de chaleur TEM SZ avec compteur de chaleur incorporé Débitmètre à impulsion WEM15 RE1 + doigts de gants et sondes Circulateur/Groupe hydr. Primaire : 2 x PAW 25-40 pour champ est et ouest, Echangeur de chaleur externe à plaques SWEP B15 4x3/4 Secondaire : 1 x PAW 25-40 Vase d'expansion Reflex type N, 35 litres. Capteurs K6 Sélectif, test de qualité SPF172, 2 x 3 m2 Intégration en toiture, ferblanterie périphérique cuivre. Circuit solaire Cuivre DN15 Antigel Motorex Glythermin GP42. Proportion 45% pour –25°C Isolation coquilles Vetroflex alu 30mm. Circuit ECS Pas de mitigeur thermostatique mais dissipation dans échangeur de l’appoint gaz en été. Production Simulée Polysun : 2960 kWh/an (4 personnes). Mesurée : mesures en cours. Coût hors subventions En valeur brute : 7’400.-, connexion ECS, licence, transports, TVA et RPLP compris. En valeur d'usage, 6’900.- après déduction de 500.- forfaitaires pour le partage du chauffe-eau inox existant Coût après subventions 3’800.- en valeur d'usage, avec prise en compte également de la remise d’impôt pour frais d’entretien d’immeuble, selon barêmes de l’ADER (M. Ernest Baderscher). Coût du kWh utile Durée de vie 20 ans, simulé : 6.4 centimes. Si l'on veut comparer ce coût avec le coût du kWh utile produit par une installation à énergie fossile, il importe de prendre en compte le coût du combustible fossile plus celui de l'installation plus celui des charges annuelles (raccordement, entretient, ramonage etc.) et de savoir en outre que, de manière générale, la durée de vie d'un système fossile actuel est de l'ordre de 15 ans, et non 20 ans ou d'avantage pour un système solaire. Dialogue en 2018 soit 16 ans plus tard : > Monsieur Tschann, bonjour, > > "Pas de nouvelles bonnes nouvelles" dit le dicton (pas toujours vrai). Dois-on en déduire que votre installation va bien ? > Effectivement, dons ce cas le dicton est vrai! Mon installation fonctionne très bien. > Meilleures salutations. > René Tschann

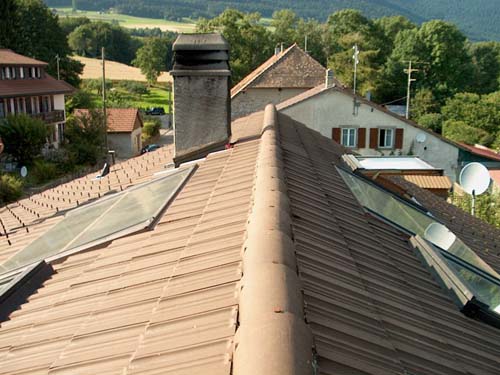

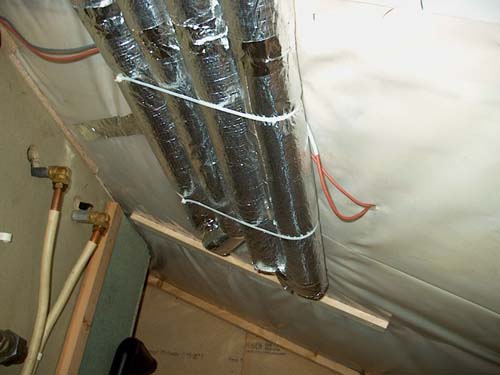

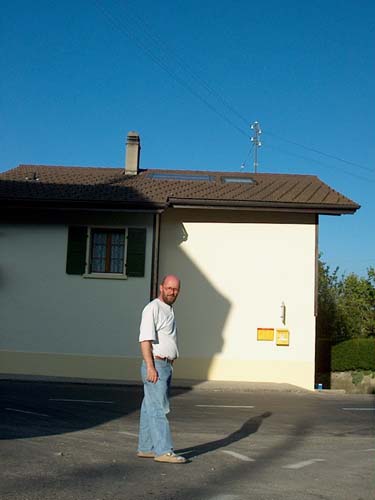

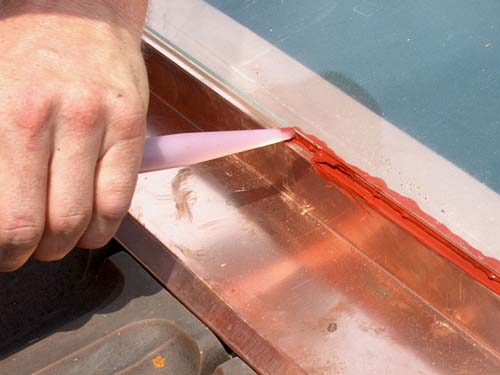

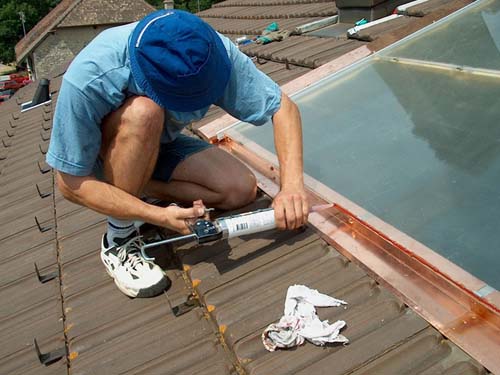

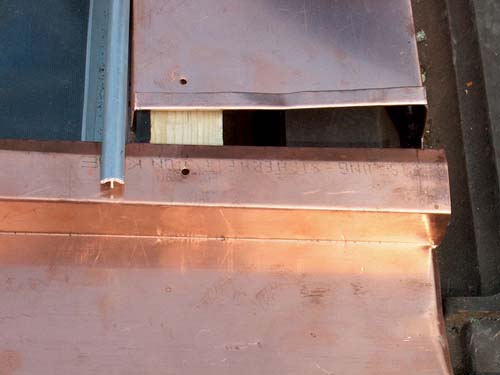

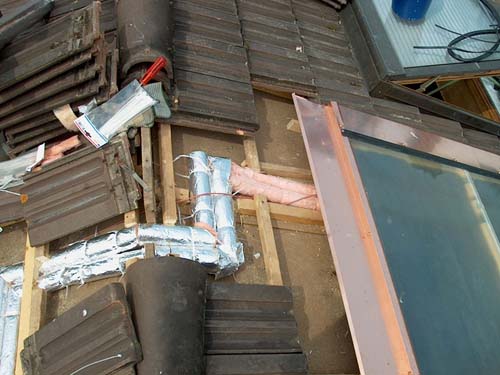

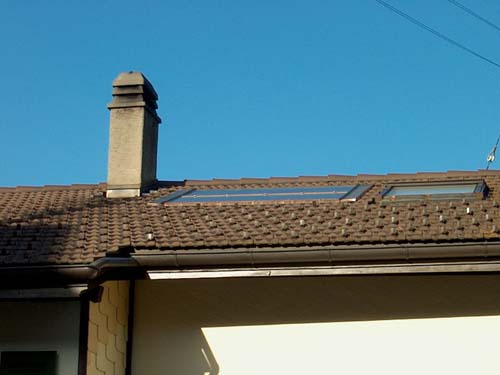

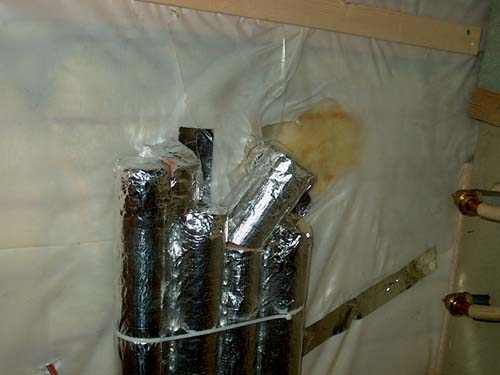

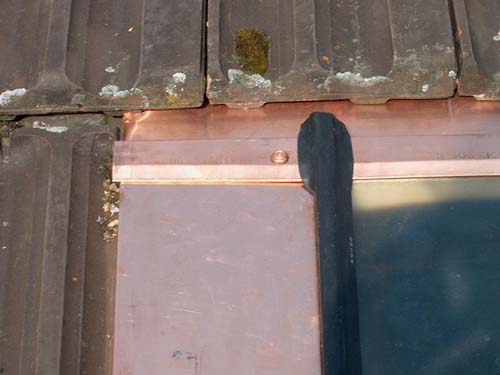

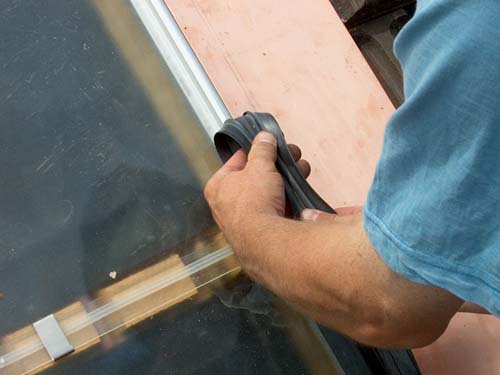

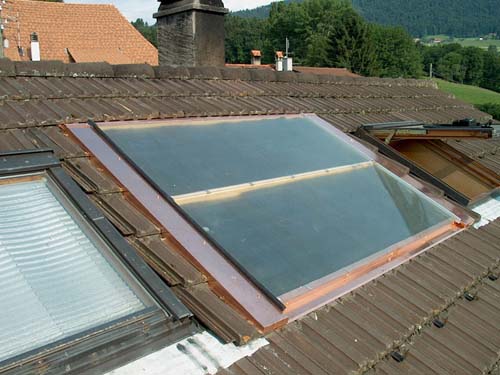

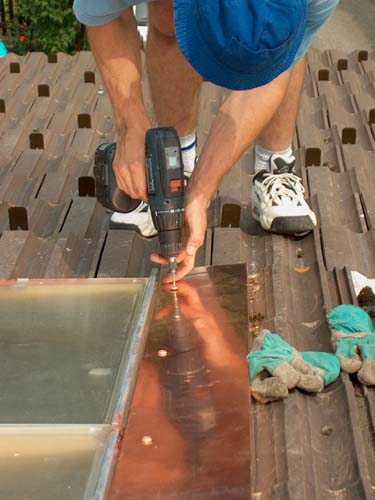

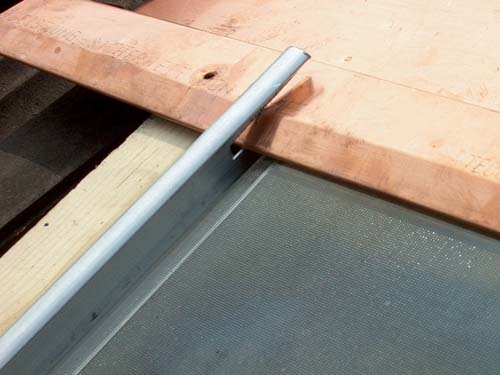

Galerie Monsieur Tschann devant son installation. Question : le champ solaire, c'est le truc à gauche ou le truc à droite ? C'est tellement moche, des capteurs solaires, n'est-ce pas ? Alors ?  0 Perdu ! Le champ solaire, c'est le truc à gauche. Le truc à droite qui dépasse, c'est le vélux. Impressionnant, non ?  0 Mais en fait, parler d'un champ solaire c'est déjà être abusif, car il y en a deux, de 3m2 chacun. Le champ éclairé est à l'ouest. A cet heure de la journée, le champ est se trouve à l'ombre  0 Vue rapprochée du champ est, quelques mois auparavant (ferblanterie neuve visible à sa couleur)  0 Détail haut  0 Détail haut, sans la gomme. Notez que la plupart des ferblantiers font l'inverse ; ils fendent le cuivre pour laisser passer l'âme centrale du profilé alu  0 Détail haut, bavette latérale  0 Détail. Vue du passage des lignes par le faite. Les lignes passent sous les capteurs du champ ouest escaladent le faite et redescendent vers le champ est. Tout cela deviendra invisible, dissimulé sous les tuiles.  0 Etanchéïfication du fond du champ à l'aide de silicone haute température. Cette opération a pour but d'empêcher le siphonnage par capillarité de l'eau entre la vitre et la ferblanterie. Le silicone poussé sous la vitre a une longue durée de vie car il est protégé des UVs par le verre. Suite à des années d'expérience, nous pouvons dire à présent que la plupart des ferblantiers OUBLIENT cette opération, et ceci même si on leur rappelle sa nécessité lors de la discussion du devis. Et nous nous ne savons toujours pas POURQUOI ils l'oublient. Les phénomènes de capillarité constituent pourtant le b-a-ba de l'enseignement d'un CFC de ferblanterie. Ce sont des connaissances de ce type qui différencient à priori un artisan expérimenté de monsieur tout-le-monde.  0 Zoom de la même opération  0 Mise en place de la gomme. Détail  0 Détail. Vissage de la bavette latérale. Notez que Sergio Mazzone, sur cette image, ne fait que remonter ici la ferblanterie posée par un artisan local  0 Vue intérieure, arrivée des lignes à travers l'isolation entre-chevrons du toit. Vous ne voyez rien de curieux ?  0 Et là, n'y a-t-il pas quelque chose de curieux ? Oui, bien sûr, il y a 4 lignes. Pourquoi faut-il 4 lignes ? Une installation solaire, cela nécessite deux lignes ; une pour amener l'eau aux capteurs et une pour la reprendre. Alors, 4, diantre pourquoi ?  0 Parce qu'il y a deux champs, voilà pourquoi. Et par conséquent, il y a deux lignes par champ, et deux pompes, une par champ.  0 Tandis que dans le groupe hydraulique il n'y a... plus rien. Juste deux tubes et quelques robinets et autres bricoles (clapets, soupapes, thermomètres, débitmètre etc.) conservées parce bien nécessaires et utiles. Pour une description intégrale des éléments d'un groupe hydraulique, se reporter à l'installation de St-Léonard. A droite est visible la pompe du secondaire.  0 Vue de l'échangeur externe. Isolé. A gauche départ et arrivée vers le circuit solaire primaire. A droite départ et arrivée vers le chauffe-eau, circuit secondaire, avec la pompe du secondaire visible à l'image précédente. Au premier plan, le bidon de récolte du glycol. Juste derrière, le tube métallique brillant : départ vers le vase d'expansion  0 La régulation. Notez que trouver une régulation qui permette à la fois l'opération de 2 champs solaires plus un échangeur externe, tout cela pour un coût raisonnable, ce n'est pas de la tarte et à nouveau, vous n'allez pas dénicher cela dans le premier kit solaire venu ! En l'occurence, Sergio Mazzone se sert de la régulation pour commander les deux champs, et assujettit la pompe ECS du secondaire au fonctionnement de l'une ou l'autre des pompes solaires ; si l'une ou l'autre fonctionne, alors la pompe ECS du secondaire est aussi en fonction. Il se sert pour cela de deux relais temporisés, visibles dans la boite en bois à côté. Simple, élégant, bon marché.  0
