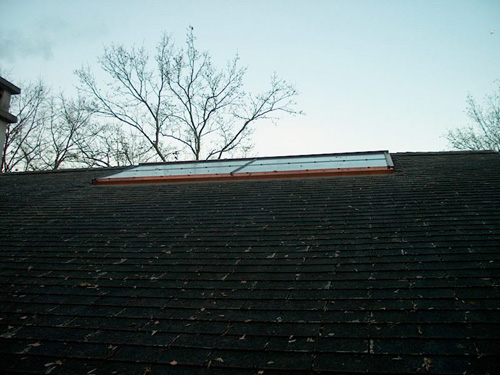

| Champ solaire de 6 m2 en 2x2 intégré.
1 |

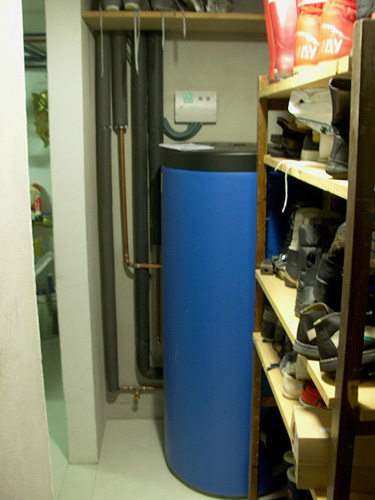

| Vue reservoir solaire avec régulation TEM. La conduite non isolée du haut
est l'eau chaude sanitaire. Celle du bas est l'arrivée d'eau froide.
10 |

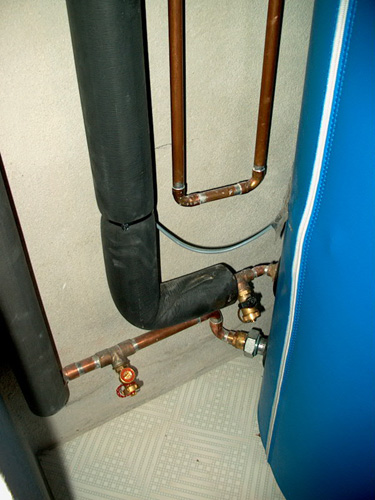

| De haut en bas: sortie eau chaude sanitaire avec siphon thermique et vis
de rappel isolée.
entrée registre solaire avec siphon thermique et purge.
sortie registre solaire avec robinet de vidange du circuit.
entrée eau froide sanitaire avec robinet et vis de rappel isolée.

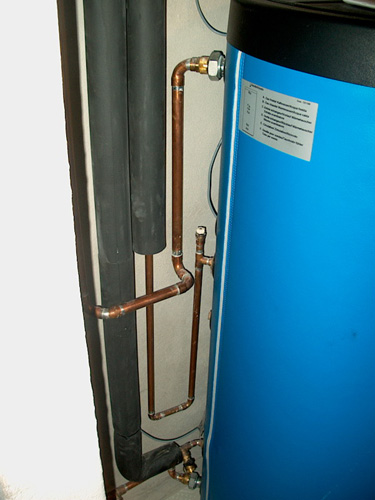

11 |
| Détail de la vue précédente.
12 |

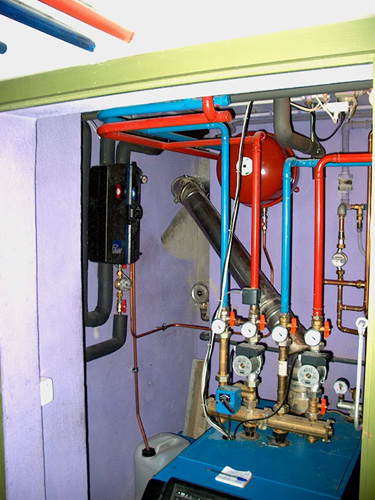

| Groupe hydraulique avec compteur de chaleur. Au sol, bidon de vingt litres pour recueillir les éventuelles décharges de la soupape de sécurité (surchauffe). Contre le mur au fond, vase d'expansion. En bas, la chaudière à mazout. Notons le soin "particulier" apporté à
l'isolation par les chauffagistes fossiles (inexistante)
20 |

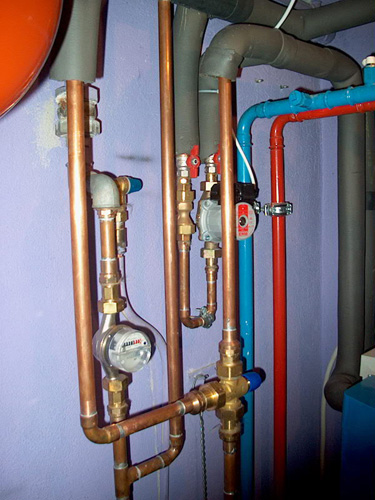

| Compteur d'eau chaude, mitigeur et circulateur de brassage. Les conduites
ne sont pas isolées pour bloquer le siphon thermique.
21 |

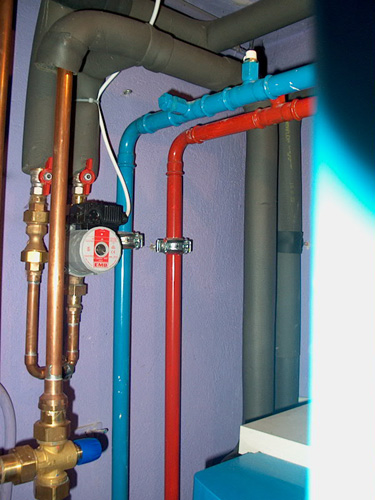

| Mitigeur et circulateur de brassage.
En bleu et rouge, les conduites de chauffage.
Notons la difference de traitement des conduites du point de vue de l'isolation entre un installateur solaire et un fossile. C'est bien simple : le fossile n'isole pas. De toute façon c'est le client qui paie les pertes !!!!
22 |

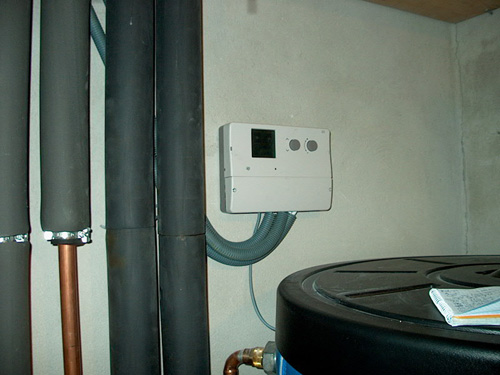

| Régulation TEM S3
