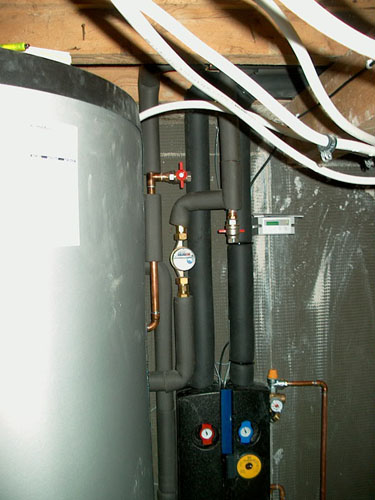

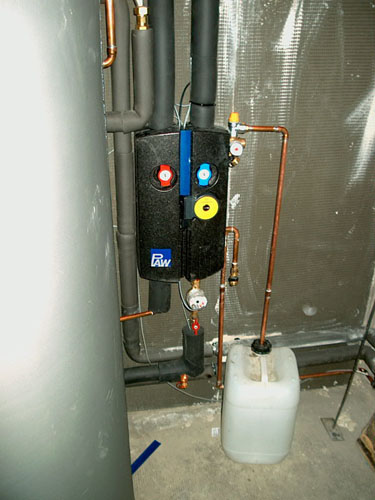

| Boiler à la cave
10 |
| Situation toute cougnée spécial Sergio Mazzone
15 |

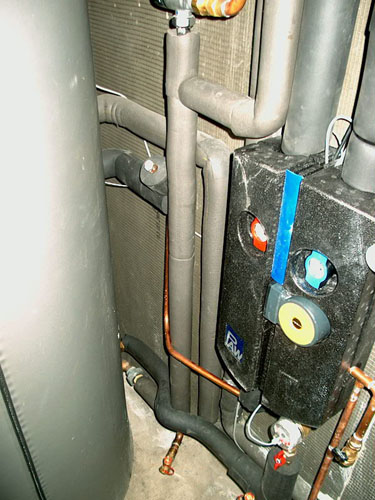

| Ou comment jouer de la cintreuse pour passer les tuyaux quand même
20 |

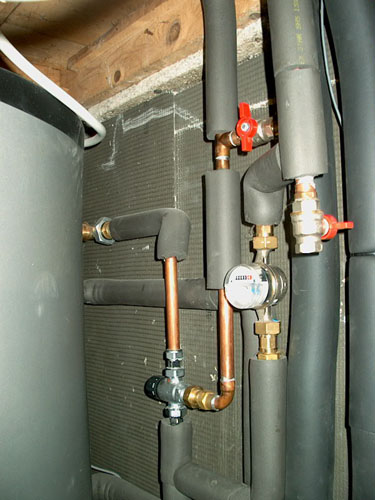

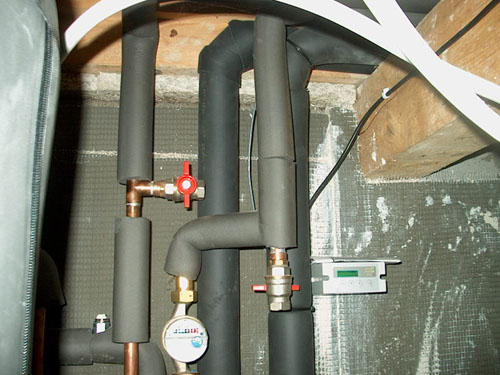

| Mitigeur avec vis de rappel isolée
25 |
| Un départ eau chaude après mitigation. Probablement pour la machine à laver
30 |

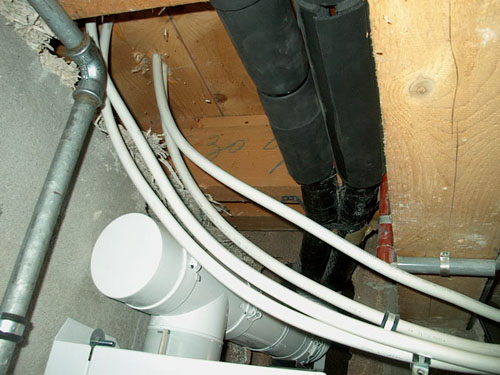

| Passage des tuyaux non loin de cheminée de la chaudière à gaz à condensation
35 |

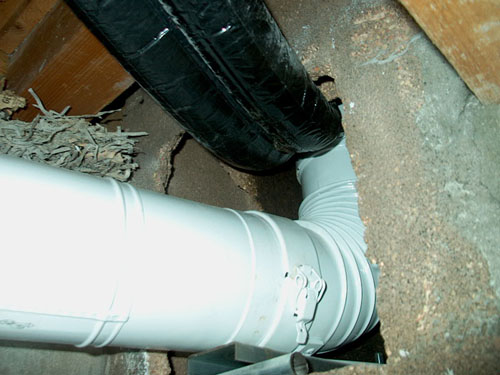

| Remontée avec la cheminée
40 |

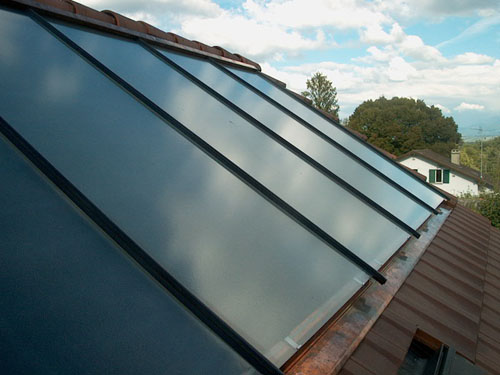

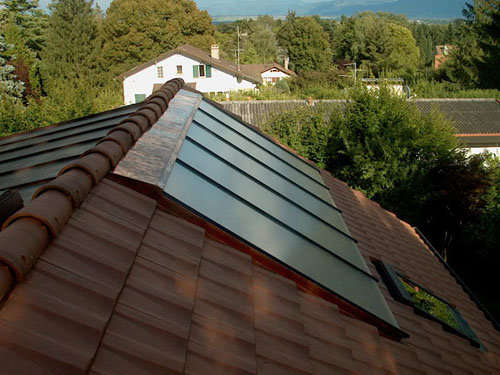

| Le champ sur le toit. Il s'agit ici d'un placement en vertical des vitres, mais dessous les absorbeurs sont horizontaux, comme d'habitude. Pourquoi mettre des verres verticaux ? Parce que le client peut le vouloir. Parce que les exigences de mise à l'enquête peuvent le vouloir. "Ca donne plus de boulot mais en général, ça fait plus fin" selon Sergio Mazzone.
50 |
| Autre vue. Le nombre de crochets est de 2 par vitre, mais il y a 5 crochets par longueur de 2m, donc c'est la même chose que pour les verres horizontaux.
51 |

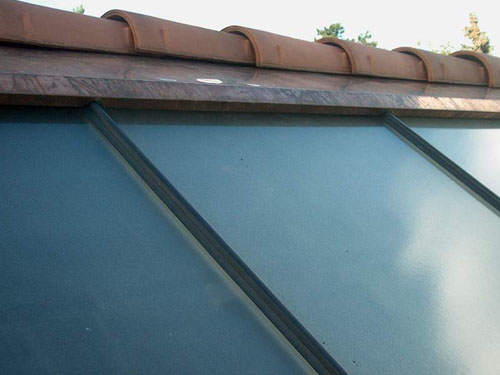

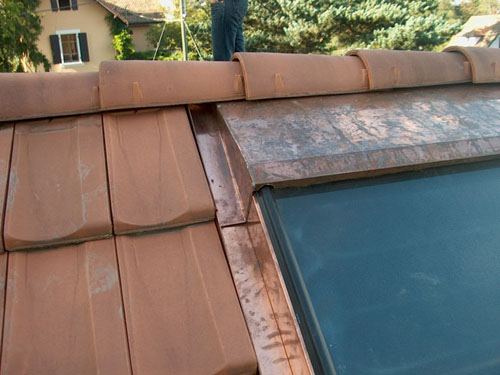

| Vue du raccord de ferblanterie en haut, pas différent de la version avec verres horizontaux
55 |

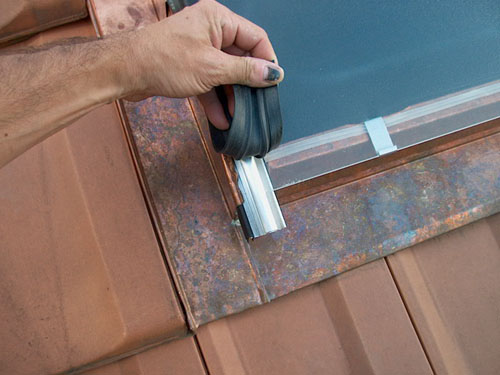

| Sortie du profil identique
60 |

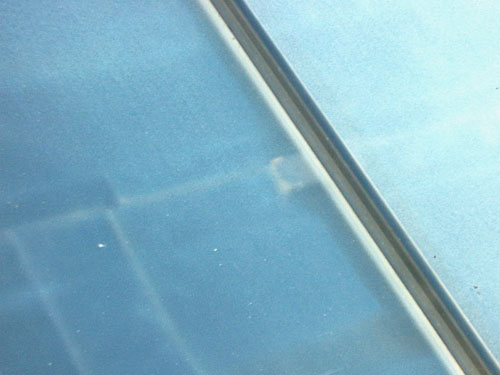

| Détail important : avec les verres verticaux, le profil fait 2m. On ne peut pas le placer sans autre car sur une flèche pareille il va ployer. D'où la nécessité de mettre tous les 75cm environ (interdistance de lambourde pour un placement horizontal) un petit plot de soutien.
65 |
| Ferblanterie de derrière.
