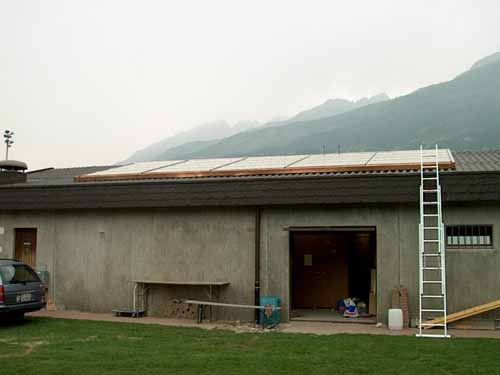

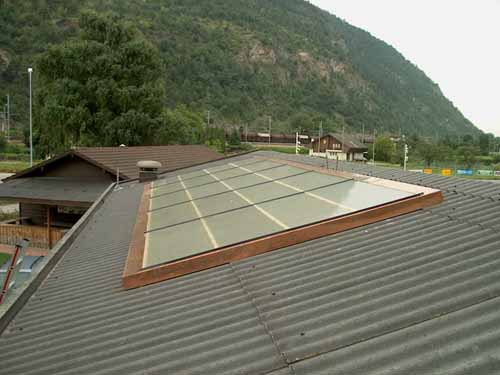

Sportplatz Visp (3930 Visp) 30m2 réalisés et mis en service en 5 jours par des élèves de la Schulhaus Sans,Visp. Juin 2002. Moyenne d'âge 14-15 ans. Juin 2002.

Ce camp didactique est le second mené en langue allemande (cf. Naters), preuve que l'équipe est à présent bien rôdée à cet exercice. 28 élèves, pour une construction menée dans un un très beau cadre, sous un soleil insolent avec heureusement des nuages et du vent, au contraire de la semaine suivante, qui a vu Viège poser le record de chaleur suisse 2002 avec 37°C à l'ombre! Le Valais semble un abonné fidèle aux conséquences de l'effet de serre (pour mémoire cf. le camp solaire de Vouvry). Comme pour Naters, les absorbeurs ont été réalisés au préalable durant les séances de travaux manuels.

Fiche technique Type Installation solaire ECS à charge alternée de deux accumulateurs, avec radiateur de surchauffe. Accumulateur 2 x B 1000 DSF/E à deux registres Accumulateur A = nouveau vestiaire = neue Garderobe, 1000 litres Accumulateur B = ancien vestiaire = alte Garderobe, 1000 litres Isolation 9cm PUR, manteau métal Par accumulateur : 2 Echangeur de chaleur 1" de 2.7 m2 et 3.8 m2 connectés en série pour stratification maximale. Par accumulateur : corps de chauffe électrique, 9 kW en haut et 10 kW en bas. Le corps de chauffe du bas sert en cas d’urgence. Anode de protection magnésium contre la corrosion. Régulation et compteur de chaleur TEM S3.2 avec compteur de chaleur incorporé Débitmètre à impulsion WEM15 RE1 sur accumulateur A + doigts de gants et sondes Thermostat de dérivation sur le radiateur de surchauffe. Câblages de sonde Fil blindé Distrelec du côté accumulateur A Fil de mise à terre du tube inoflex du côté accumulateur B. Circulateur PAW 25-60. Débit nominal type low-flow 540 m3/h (18 l/m2h). Vase d'expansion Reflex type N, 110 litres. Capteurs K6 Sélectif, test de qualité SPF172, 30 m2 Intégration en toiture, ferblanterie périphérique cuivre montée par Otto Stoffel AG, Kantonstr. 30, 3930 Visp. Circuit solaire Cuivre DN28 côté accumulateur A Inoflex dia 25mm intérieur + cuivre DN28 côté accumulateur B Antigel Motorex Glythermin GP42. Proportion 40% pour –23°C Isolation coquilles Vetroflex alu 30mm Circuit ECS Réalisé par Otto Stoffel AG, Kantonstr. 30, 3930 Visp. Protection anti-surchauffe Radiateur de surchauffe de 6m2 dans les combles en ligne sur le circuit solaire. Dérivation vers radiateur de surchauffe par vanne 3-voies si Ton : .70 à 85° C en haut de l’accumulateur du nouveau vestiaire. Retour circuit solaire principal si Toff : .70 à 85° C – 6°C (hystérèse). Ton variable suivant l’occupation du stade. Pas d’occupation Ton = 70°C, occupation Ton = 85°C Les travaux non spécifiés ont été réalisés en 5 jours par les jeunes de la Schulhaus Sand, sous l'assistance et la supervision de l'équipe technique de Sebasol Vaud et de M. Ruedi Salzgeber. En parallèle, les jeunes ont suivi un cursus didactique énergie/environnement de 5 jours également, sous la supervision de l'équipe didactique de Sebasol Vaud et de M. Roger Rhyner.

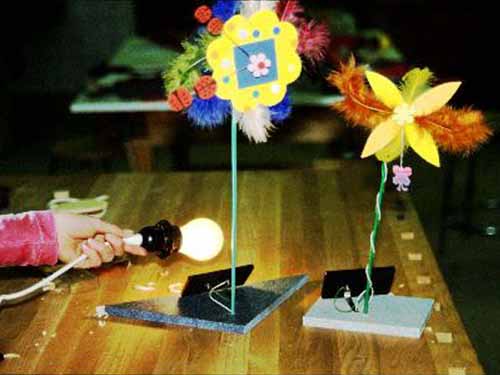

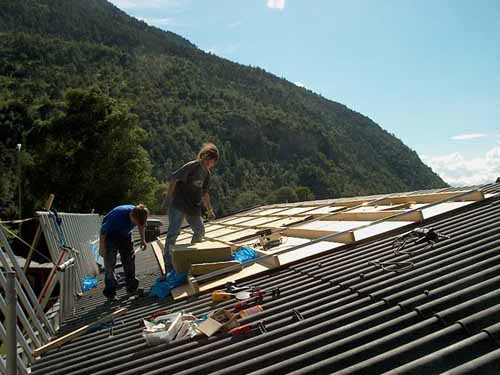

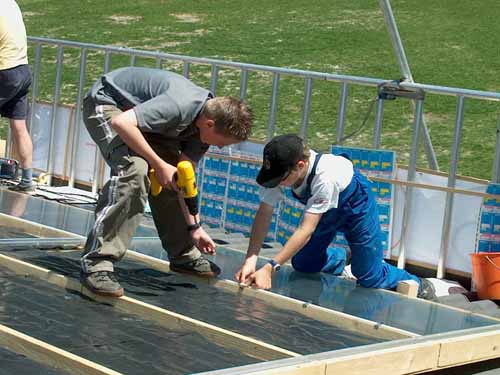

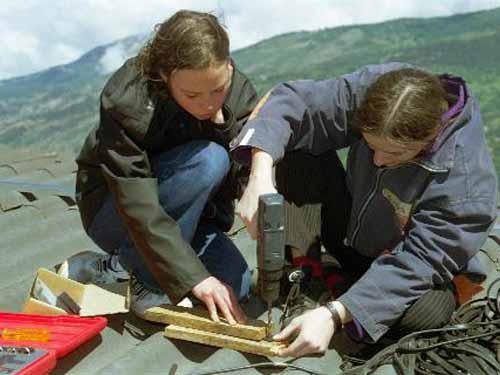

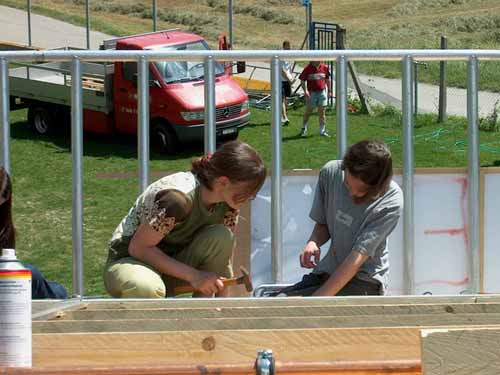

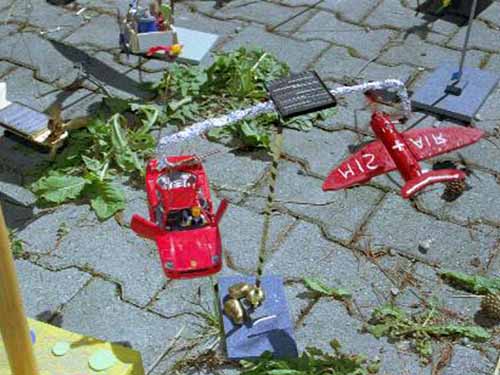

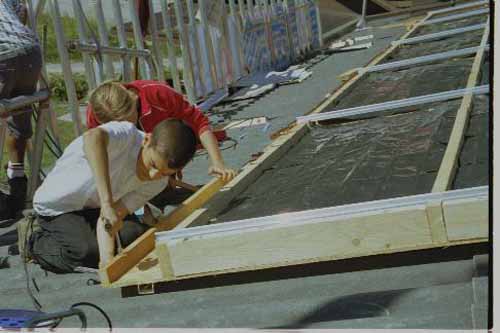

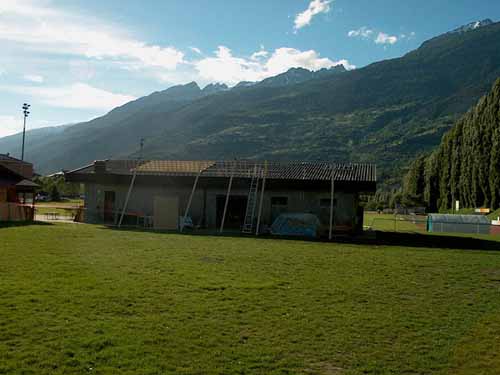

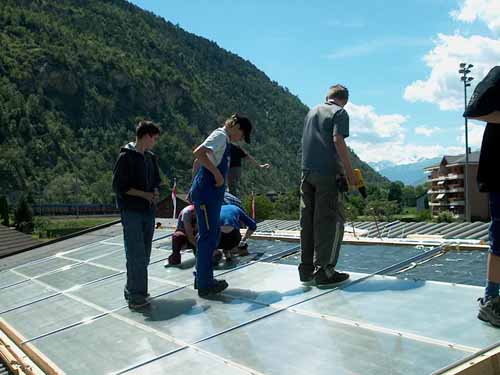

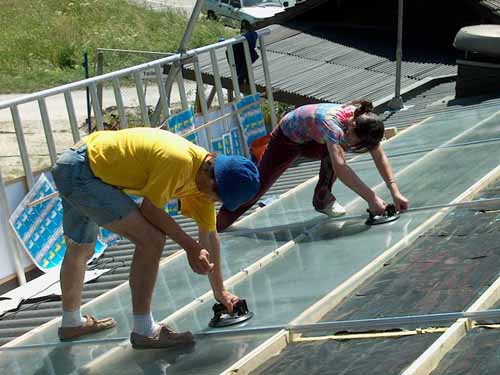

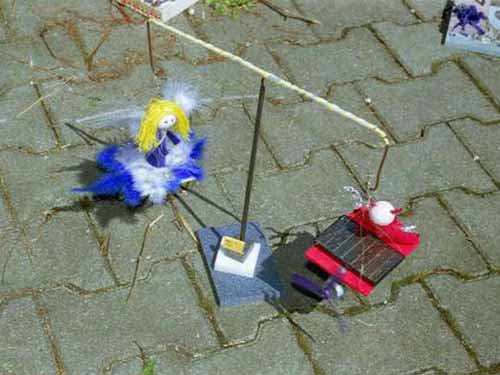

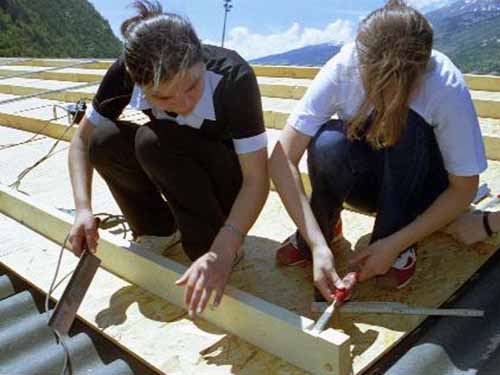

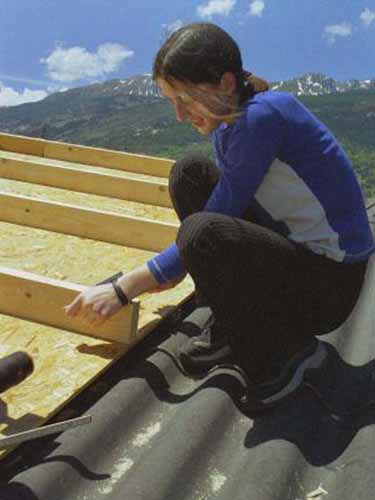

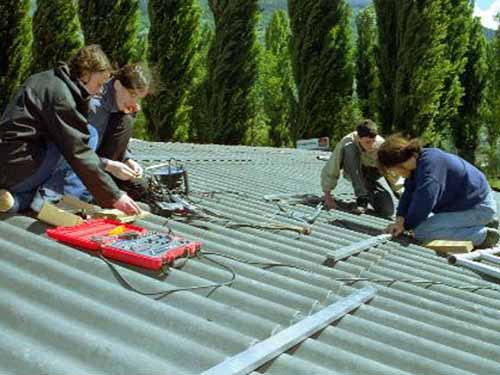

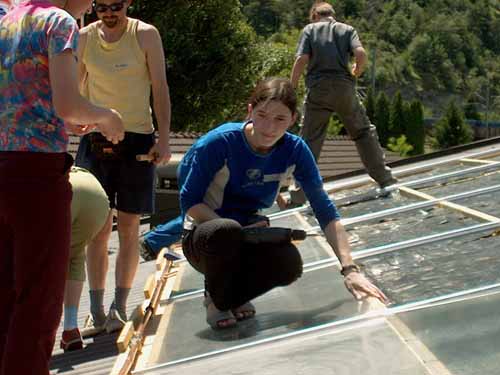

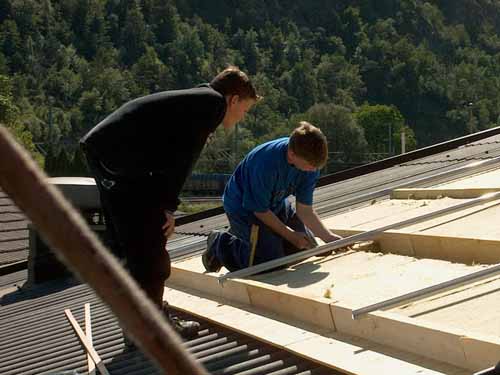

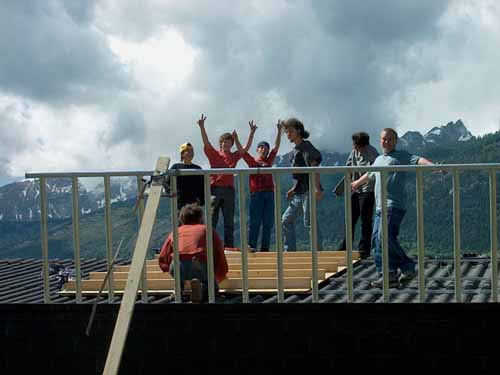

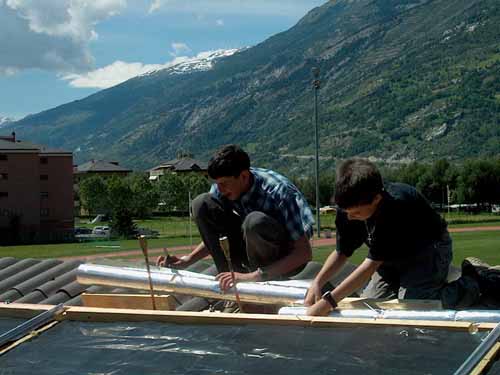

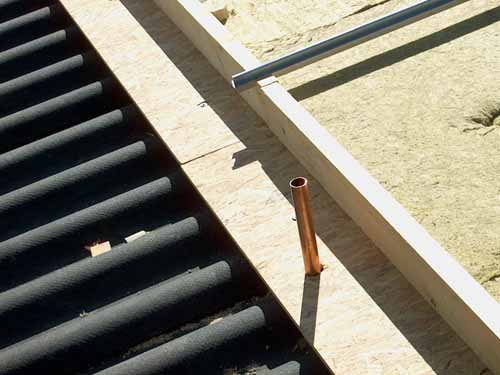

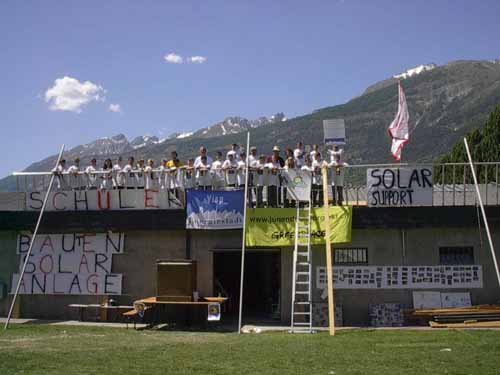

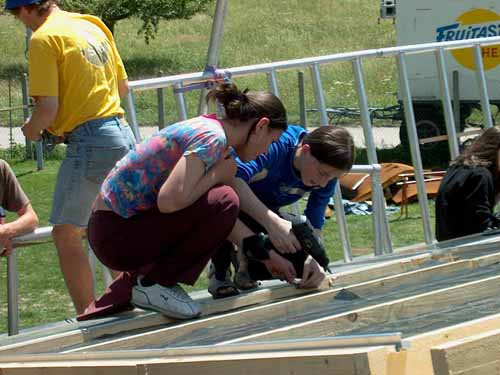

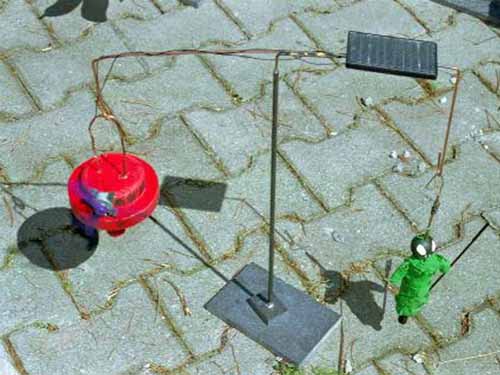

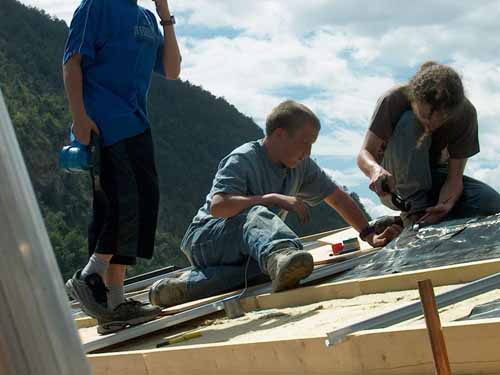

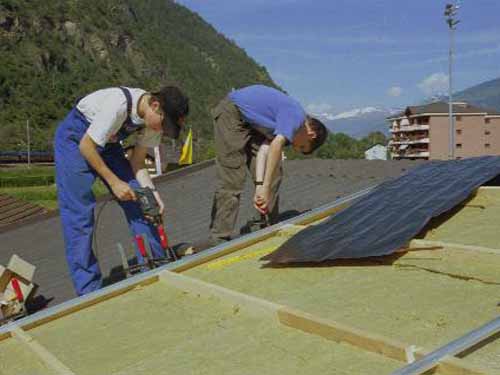

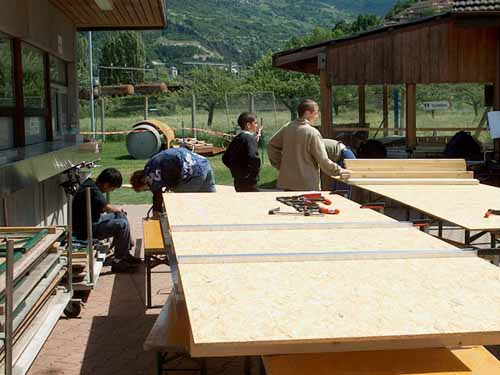

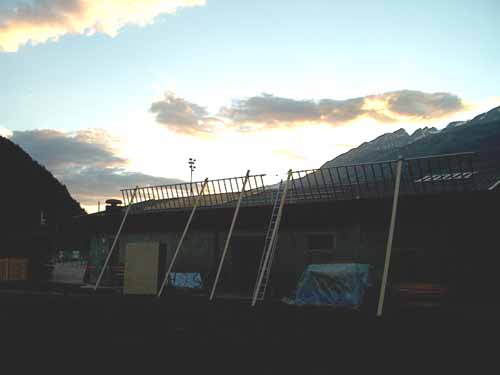

Galerie Petit retour dans le passé, avec brasage des absorbeurs dans les sous-sols de la Schulhaus Sand  0 Construction de mobiles photovoltaïque solaires  0 Exemple  0 Exemple  0 Exemple  0 Et on fait tourner tout ça  0 Photo de famille devant les oeuvres  0 Viège, le 10 juin 2002. Le Valais comme dans les souvenirs d'enfance de certains d'entre nous, du soleil…  0 ... et du vent  0 Au sol, la fabrication des éléments du cadre d'intégration des capteurs. De même qu'à Grandson, un toit ondulé exige un montage du champ en apposé, c'est-à-dire sans toucher à la toiture, au contraire de la pratique habituelle du montage en intégration, beaucoup plus esthétique. Les raisons du montage en apposé proviennent du fait que c'est une folie de tailler un toit en tôle ondulée et une folie surmultipliée de l'étancher ensuite avec une ferblanterie. Sur l'image on peut voir le profil alu qui, sous la plaque "décollera" le cadre de la tôle ondulée et permettra l'écoulement de la pluie sans contact sous le plan, de manière que cet écoulement ne pourrisse pas le bois.  0 Sur le toit, pose des profils alu de fixation du plan  0 Et pose du premier élément  0 Au soir du lundi  0 Ailleurs, on s'attaque aux divers éléments de l'accumulateur  0 Action  0 Action  0 La pose des éléments continue. Ici sciage des profils de soutien  0 Encoches pour les profilés alu  0 Tableau  0 D'un autre côté, briefing dans la salle de classe de la Schulhaus Sand avec Pascal Paté, responsable de la didactique de l'énergie…  0 ... en compagnie de Roger Rhyner  0 Fabrication d'une voiture solaire  0 Avec beaucoup de concentration  0 Avec tests tecniques à l'appui…  0 Mesures de consommation des appareils électroménagers  0 Et déductions sans commentaires sur ce qu'il convient de faire!  0 Non seulement au tableau, mais dans le cadre de l'école  0 Par exemple ici  0 Où là  0 Exploration des caractéristiques de systèmes de production d'énergie classiques  0 Au stade, le chantier avance, avec la pose de l'isolation  0 et des profils  0 Coucou que voilà ! L'arrivée de la distribution du champ (ligne froide), indice que sous là toiture, il y a des nains invisibles qui eux aussi abattent leur part de boulot  0 Pause de midi. Dorothée Fischer, plombière indépendante et installatrice de solaire pour nos centre régionaux, tâte de la cuisine solaire…  0 De Michaël Götz, également un habitué des camps solaires. Au menu : ragout d'agneau au riz sauvage et petits légumes. La cuisson solaire donne un goût particulier aux aliments. Au-delà du débat sur les énergies renouvelables, il s'agit d'une discipline culinaire en soi qui, au niveau du goût et de la qualité, n'a rien à envier à personne. Note de l'équipe technique 9.5 sur 10  0 Exercices pratiques de mise en service et d'opération d'une installation avec le kit thermique 1:1 du centre régional  0 Description des divers éléments par Ferdinand Wertmüller, accompagnant didactique  0 Expérimentation  0 Sur le toit on pose les vitres au petit matin  0 Quand certains préparent le radiateur de surchauffe, également soudé à l'école…  0 ... avec un résultat qui flasche…  0 ... sur le toit on pose et soude les absorbeurs  0 On place, on visse, on perce  0 On fixe les renforts qui feront un jeu d'enfant de la tâche du ferblantier. Il y a fort à parier que peu de ferblantiers pourraient se targuer d'être à se point soignés par leur clients !  0 Tableau  0 Jeudi. Pose des crochets  0 Action  0 Action  0 Tableau  0 Pose des vitres. La faible pente du toit transforme cette tâche en une vraie promenade. C'est si facile que cela en devient indécent!  0 Pose de l'isolation. On remarque les deux purges du champ. Il s'agit de purges automatiques. Elles ont servi pendant les deux premières semaine, puis ont été remplacées par des purges manuelles, seules capables de tenir le coup sur la durée vu les températures qui peuvent advenir en tête de champ solaire  0 Tableau  0 Vendredi, jour de l'inauguration. En bas à gauche, la tribune ou les politiques sont venus applaudir les travaux finis. En haut un orcheste de flûtes venu donner une ode en faveur de l'installation  0 Tableau  0 Tableau final. Les T-shirts sont ceux du Solar Jugend Project de Greenpeace, qui a soutenu financièrement le projet. 28 jeunes sur un champ solaire en verre trempé de 30m2, partie d'une installation montée en 4 jours là où la plupart des adultes se demandent encore si le solaire ça marche! Comme ils l'ont eux-même déclaré aux adultes lors de la conférence de presse : le solaire c'est l'avenir et l'avenir, c'est ça qui est en marche. Il n'y a rien d'autre à dire.  0 Inspection quelques jours plus tard. L'installation tourne depuis deux semaines et le ferblantier à fini son travail  0 Avec l'erreur HA-BI-TU-ELLE qui consiste, malgré nos fréquentes demandes, à oublier de siliconer entre la vitre et la ferblanterie.  0 Vue générale  0
