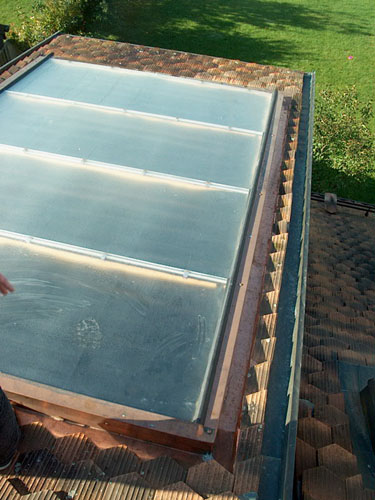

| Le champ vu de dessus. C'était difficile de monter sur le toit, car glissant, et la trop grande proximité des voisins empêchait de faire une photo du champ de loin.
10 |

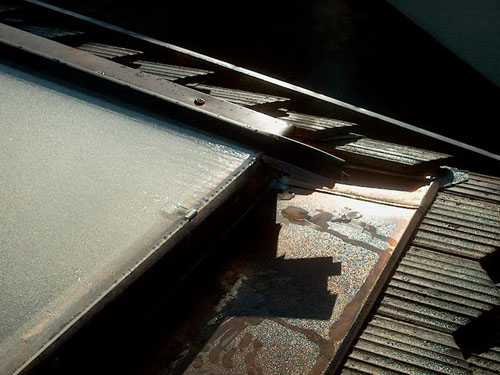

| Raccord à la ferblanterie de derrière. On remarque l'absence de purge. Les abergements sont en cuivre. La tuile est de la petite vaudoise plate.
15 |

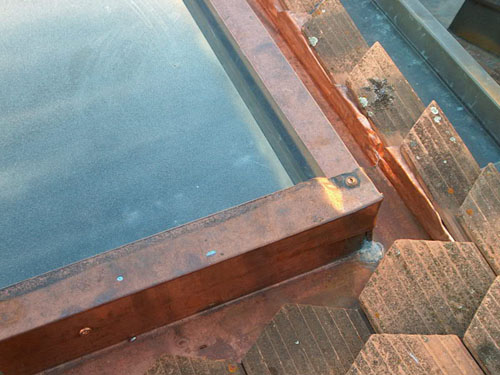

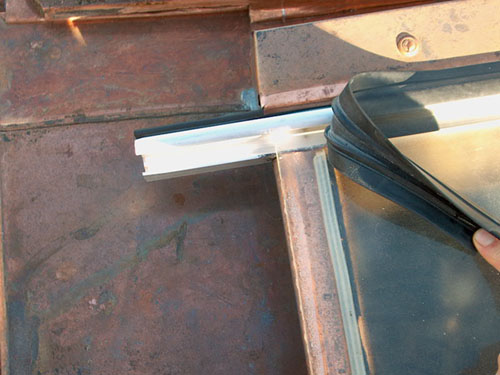

| Ferblanterie de devant. Le profil sort et la longueur de la gomme est assez généreuse pour prendre en compte le futur rétrécissement aux UVs
20 |
| Le Joint U est bien présent
25 |

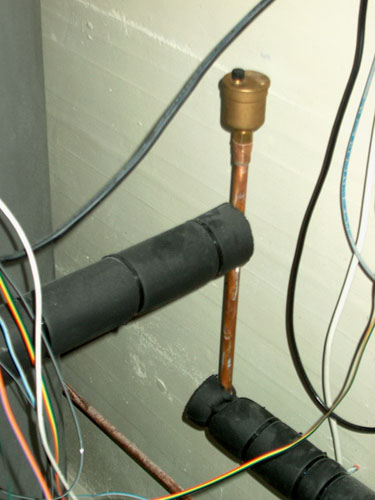

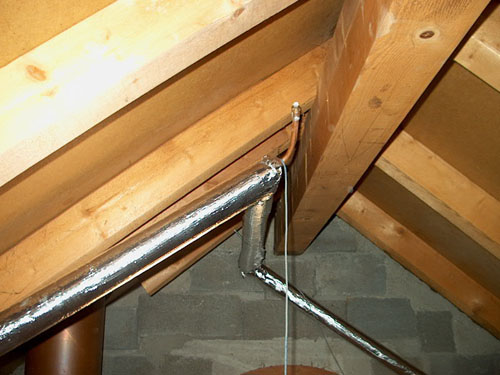

| A l'intérieur, comme on est au sec, l'isolation est en Vétroflex et là on trouve la purge, qui est placée juste au point le plus haut, qui est plus haut que le champ de capteur sur le toit.
50 |

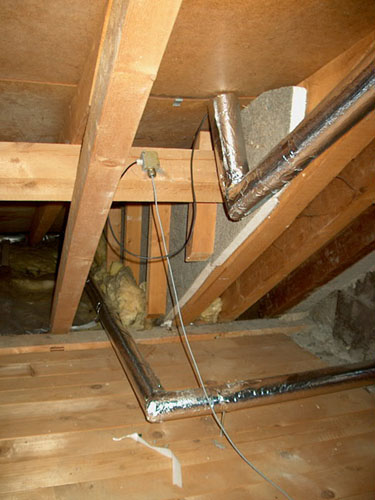

| On voit d'ailleurs ici la sortie du champ de capteurs. Il y a donc quand même un petit point haut à cet endroit.
55 |

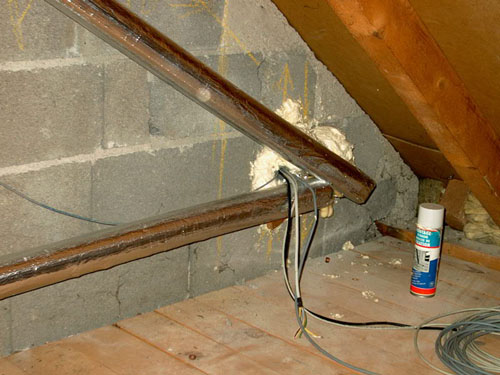

| Entrées des lignes dans la paroie, bouchée au la mousse expansive. A partir de là les lignes descendent
60 |

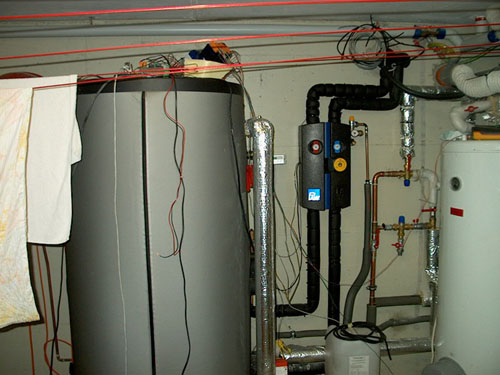

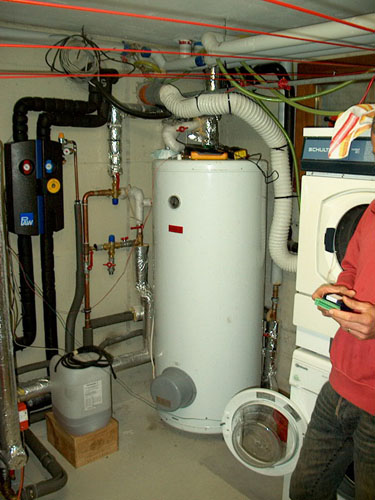

| En bas, où on retrouve le chauffe-eau solaire et le chauffe-eau fossile
100 |

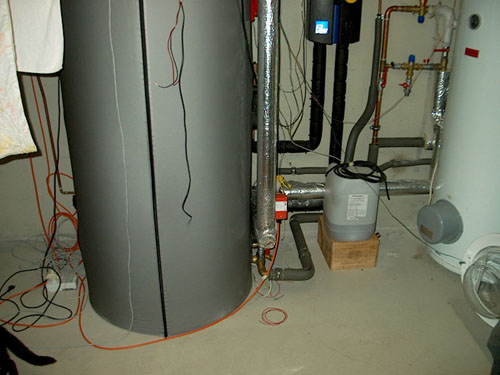

| Ce n'est pas très joli car M. Canuto n'avait pas rangé. Et c'est nettement plus complexe qu'un kit de nain vu que l'installation comprends un by-pass de préchauffage, un by-pass d'été et un brassage
105 |
| entre le solaire et le chauffe-eau électrique fossile existant. Il y a deux mitigeurs car l'un est utilisé pour la distribution ECS et l'autre est un mitigeur spécial pour la machine à laver. M. Canuto est un de nos cobayes dans ce domaine (cf. la section du forum dévolue à ce problème).
110 |
| Siphon du solaire, non isolé, avec la purge automatique.
115 |
