Stade des Cherpines (1228 Plan-les-Ouates) Chantier didactique solaire.

Fiche technique Type : Installation solaire ECS en série sur la chaudière avec pompe de brassage et radiateur de protection contre la surchauffe. 2 options de distribution ECS accessibles par vannes manuelles - Fossile seul avec solaire by-passé - Préchauffage solaire en série sur la chaudière (régime normal). Accumulateur : A-O Smith IT 1000 litres spécialisé préchauffage Capacité 1000 litres, isolation10cm Echangeur de chaleur solaire 1 1/ 4" de 5.1 m2 Pas d'échangeur d'appoint Ouverture pour appoint électrique non utilisée. Anode de protection magnésium contre la corrosion. Garanti 5 ans. Régulation/compteur de chaleur : TEM SZ avec compteur de chaleur incorporé Débitmètre à impulsion WEM15 RE1 + doigts de gants et sondes Circulateur : PAW 25-60. Débit nominal type low-flow 550 m3/h (25 l/m2h). Vase d'expansion : Reflex type N, 50 litres. Pression 1 bar. Pression installation à froid 1.2 bar au manomètre. Capteurs : K6 Sélectif, test de qualité SPF172, 22.5 m2 Intégration en toiture, ferblanterie périphérique cuivre montée par Maréchal Ferblanterie/Sanitaire, 1228 Plan-les-Ouates Circuit solaire : Cuivre DN22 Antigel Antifrogen L. Proportion 30% pour –15°C Isolation coquilles Vetroflex 30mm Protection Feuille PVC 0.3mm Un radiateur de protection contre la surchauffe assujetti à un thermostat sur l'arrivée de la ligne solaire du chaud sera monté au cours de l'hiver 2000-2001 Circuit ECS : Cuivre DN35 monté selon indications de Sebasol Vaud/Solar Support par Maréchal Ferblanterie/Sanitaire, 1228 Plan-les-Ouates Isolation coquilles Vetroflex 30mm Feuille PVC 0.3mm Clapet anti-retour Compteur sur arrivée d'eau froide Mitigation en sortie de boiler fossile Circuit de brassage : Cuivre DN18 monté selon indications de Sebasol Vaud/Solar Support par Maréchal Ferblanterie/Sanitaire, 1228 Plan-les-Ouates Pompe EMB 25-25 Débit 545 litres/heure en allure 3 (mesuré à la mise en service) Compteur horaire sur la pompe Vanne 2 voies motorisée assujetie à la pompe Isolation coquilles Vetroflex 30mm Feuille PVC 0.3mm Les travaux non spécifiés ont été réalisés en 5 jours par les jeunes volontaires de Plan-les-Ouates et environs, sous l'assistance et la supervision de l'équipe technique de Sebasol Vaud et de M. Gerrit Voss, responsable technique de la commune de Plan-les-Ouates. En parallèle, les jeunes ont suivi un cursus didactique énergie/environnement de 5 jours également, sous la supervision de l'équipe didactique d'Arpège Communication.

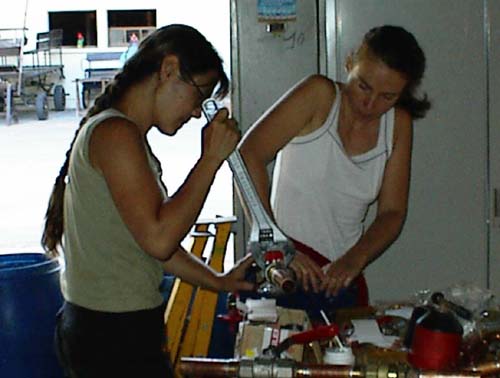

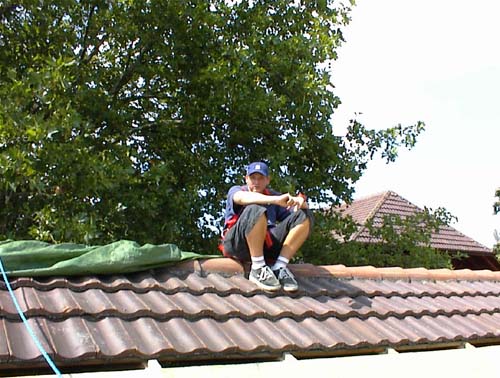

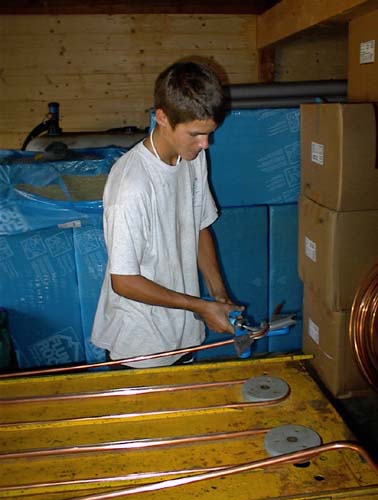

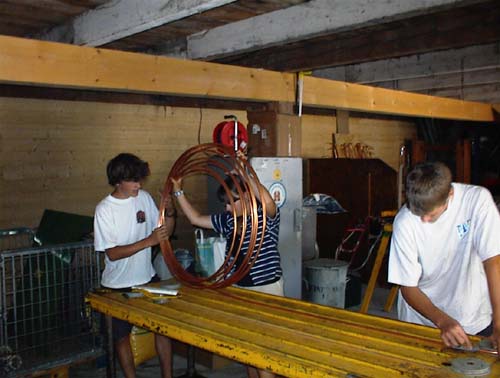

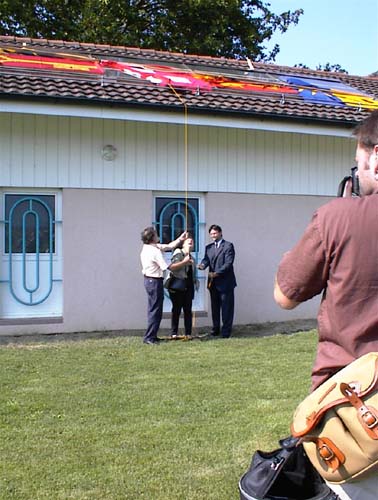

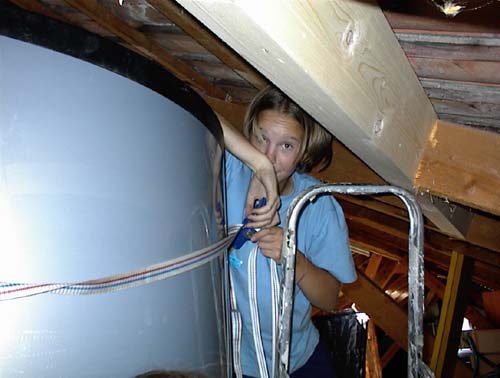

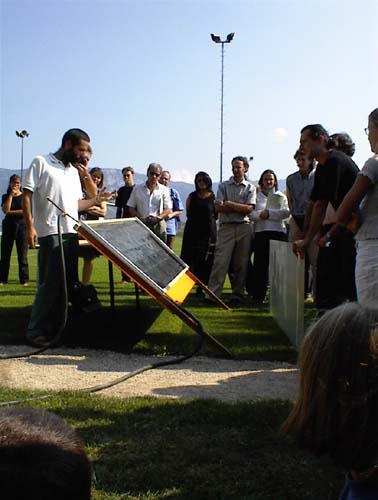

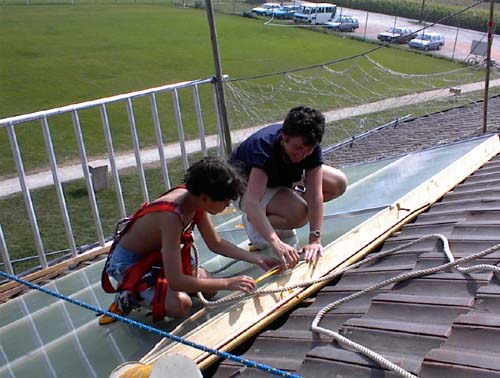

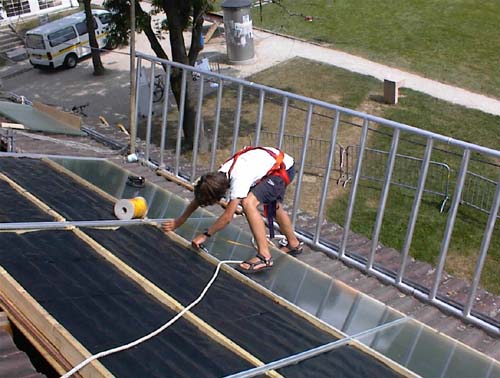

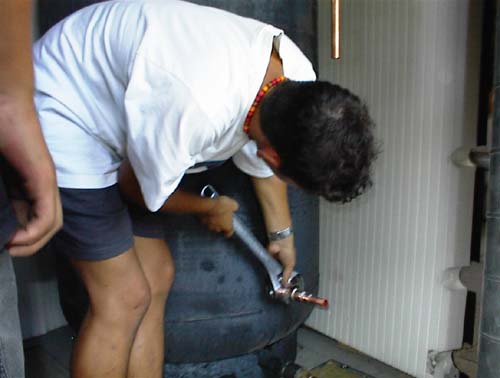

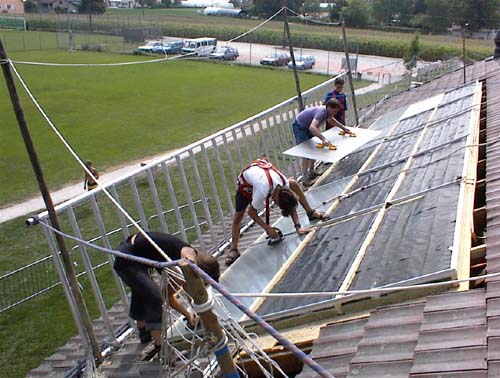

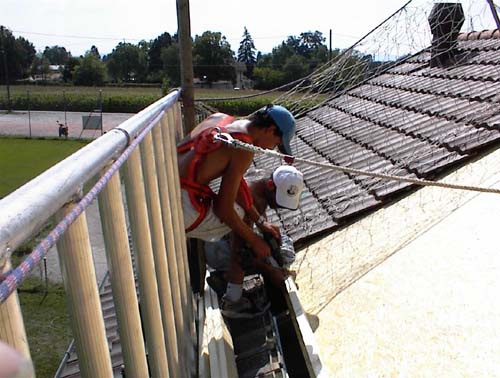

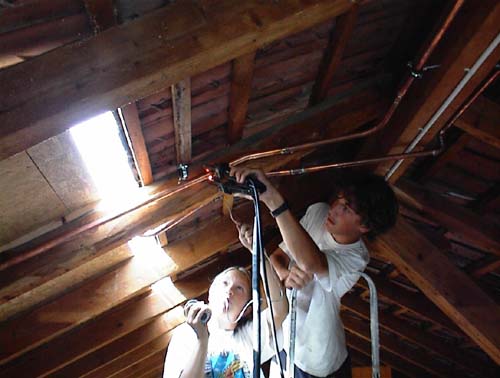

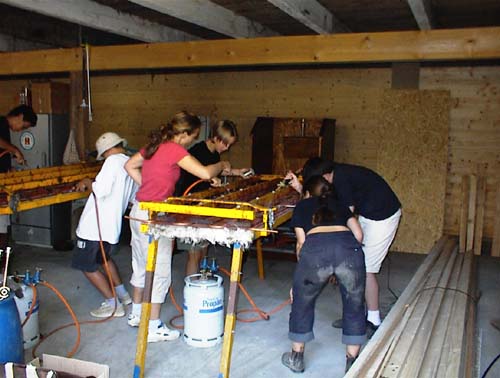

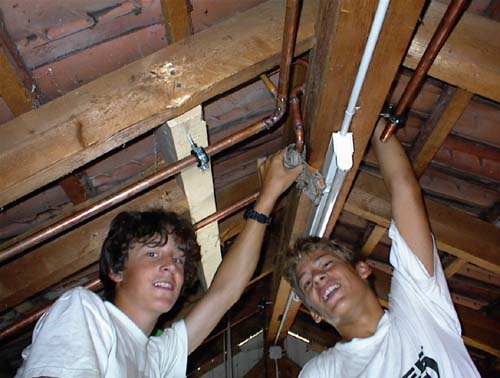

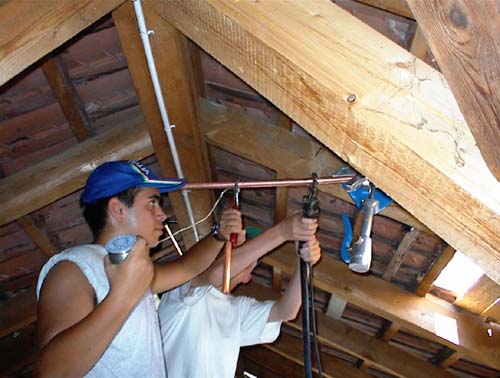

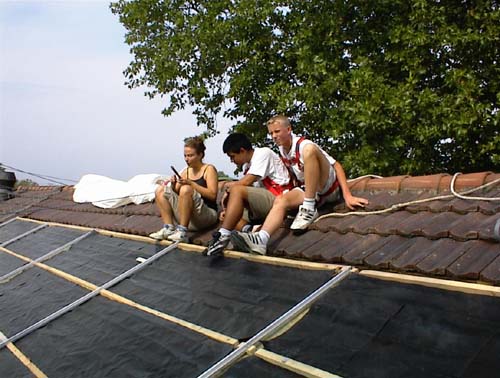

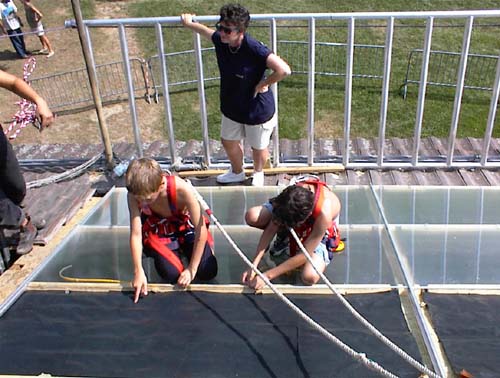

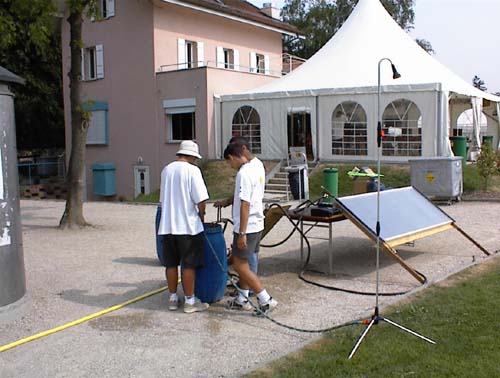

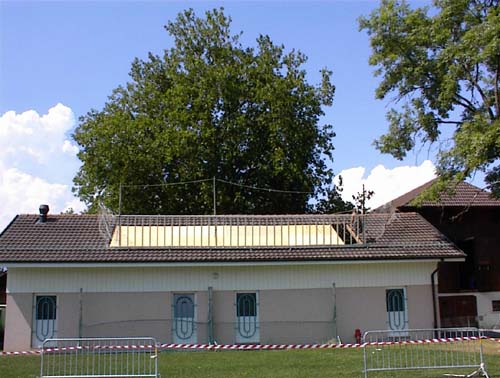

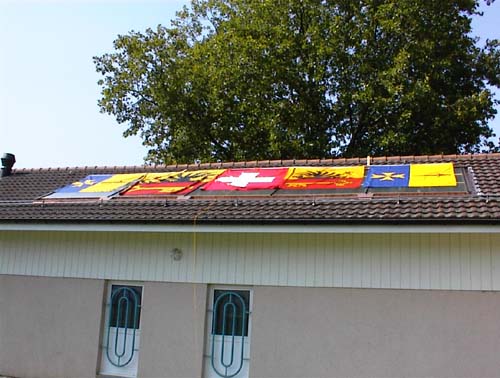

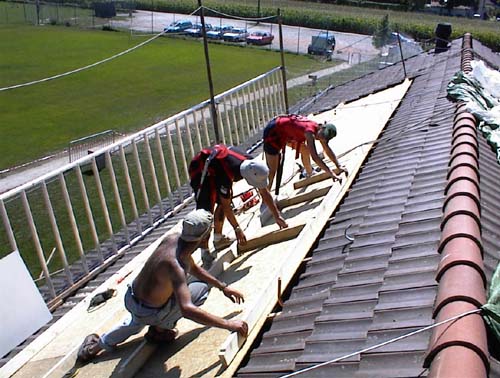

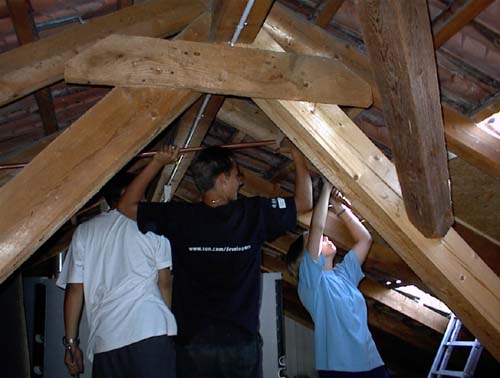

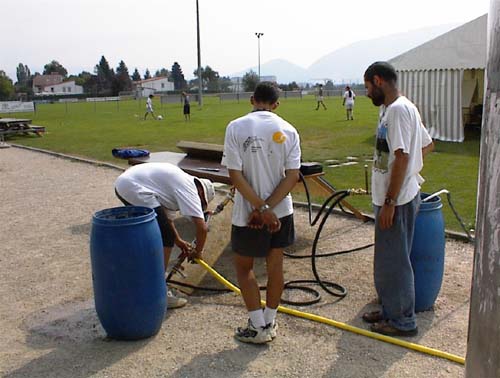

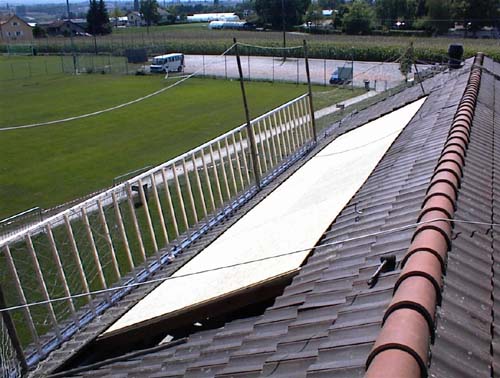

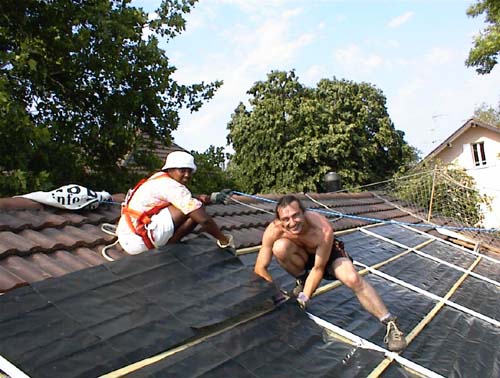

Galerie Ce que les adultes estiment encore impossible, les jeunes LE FONT DEJA !!! Découverture par le staff technique  0 Les lieux prêts à recevoir les participants  0 Et ça démarre...  0 Tourne, tourne !  0 Concentration...  0 Sur le champ, aussi, on attaque  0 Mais sans se faire un ulcère, quand même  0 Partie didactique, comment optimiser un véhicule électrosolaire  0 Présentation des candidats à la course finale  0 Retour au chantier, menus travaux délicats réalisés par le staff technique...  0 Pendant qu'ailleurs on attaque le circuit. Un camp solaire, c'est du massivement parallèle à flux tendu...  0 Apprendre à braser  0 Apprendre à filasser un manchon. Fini les problèmes de plomberie à la maison...  0 Et on isole l'accumulateur aussi, si-si  0 Et dehors on avance  0 Et dedans aussi  0 Pose et connexion des absorbeurs : gants obligatoires !!!  0 Un passage de chevron pas piqué des vers  0 Non, elle ne se fait pas les ongles !  0 Didactique : comment ça fonctionne sur un modèle 1:1 de 1.5m2  0 Idem  0 A l'intérieur, dernières connexions  0 Et dessus, pose des vitrages  0 Pose du joint silicone intervitrage  0 Ouille !  0 Echange intergénération sur une vitre  0 Inauguration, les belles couleurs du champ solaire  0 Inauguration : feuilles sélectives de quoi ?  0 Inauguration, ici la ficelle est à tirer, pas à couper  0
