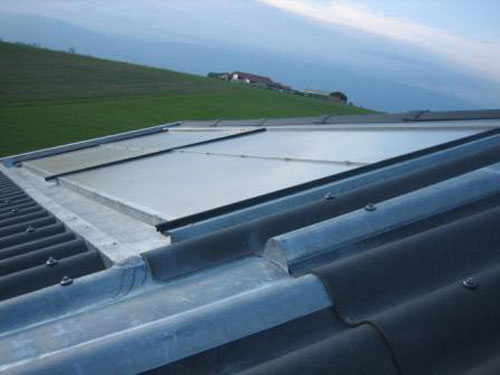

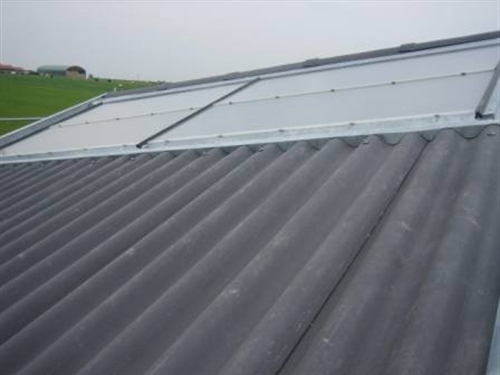

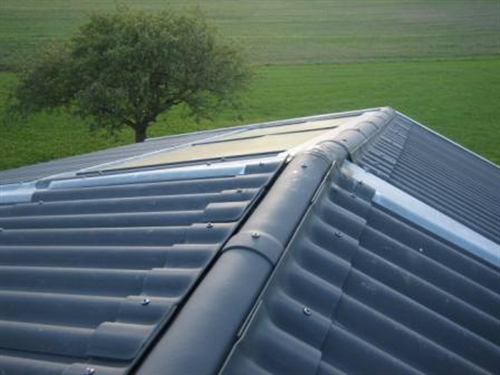

| Le champ de capteurs
5 |

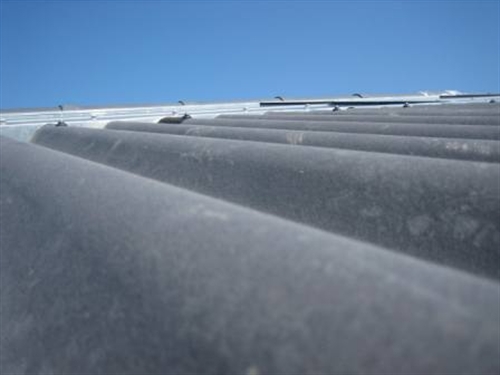

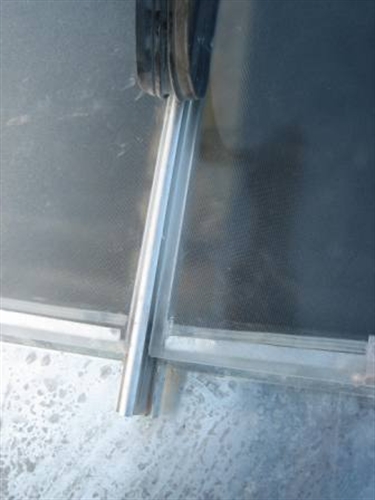

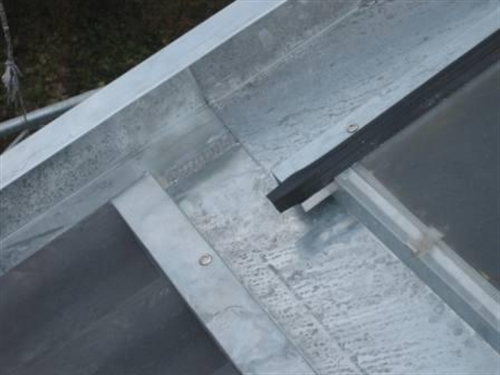

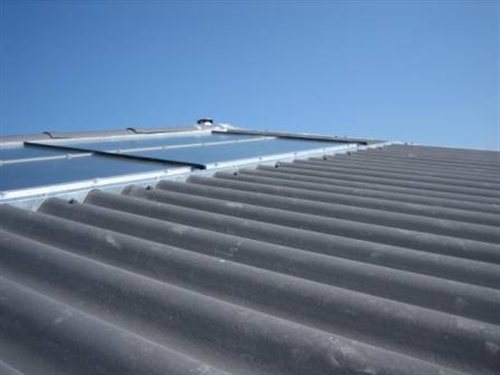

| Détail, et pour les images suivantes
10 |
|
15 |
|
20 |
|
25 |
| A droite le caisson de protection des lignes solaires contre les UVs. Souvent les installations commerciales ne l'ont pas et l'isolation Armaflex ou Vetroflex organique cuit aux UVs en quelques années.
30 |
|
35 |
|
40 |

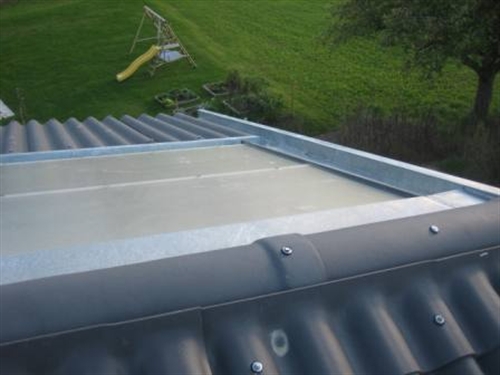

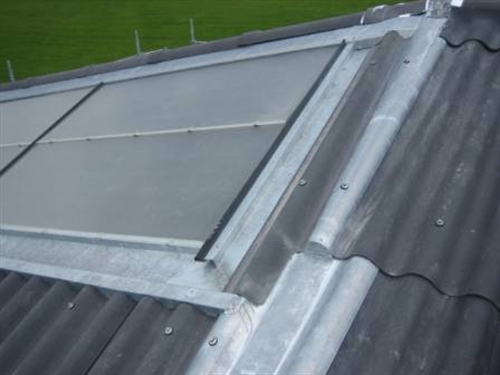

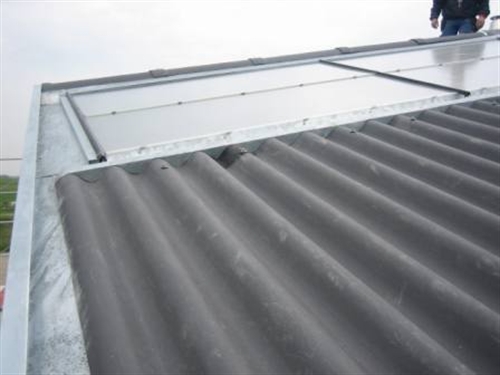

| Installation intégrée. Le ferblantier a fait la découpe pour chaque tuile. Du travail soigné
45 |

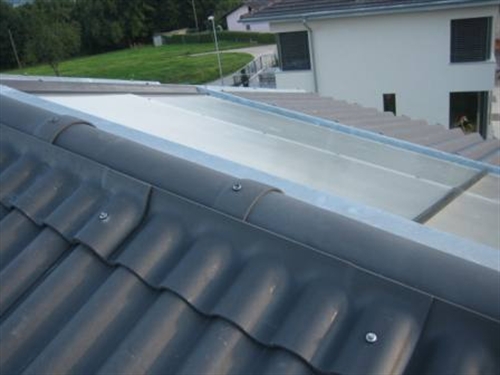

| On le voit mieux ici
50 |
|
55 |
|
60 |
| Départ des lignes, toujorus protégées
65 |

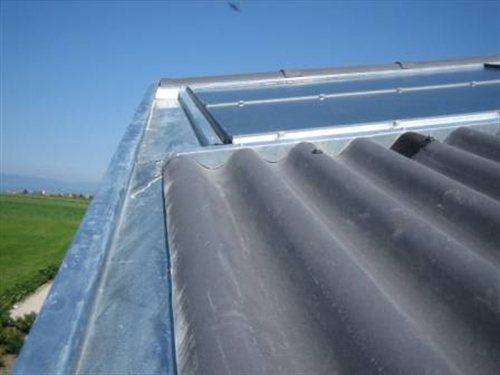

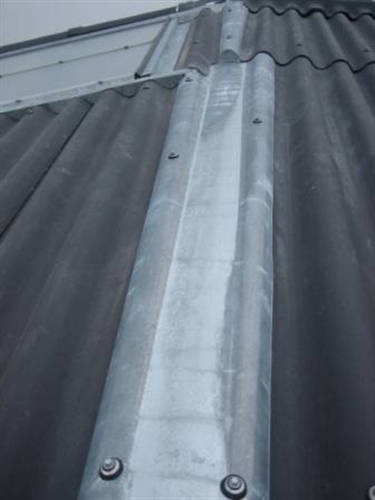

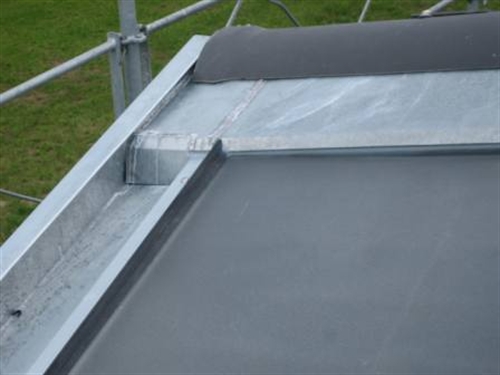

| Couloir latéral.
70 |

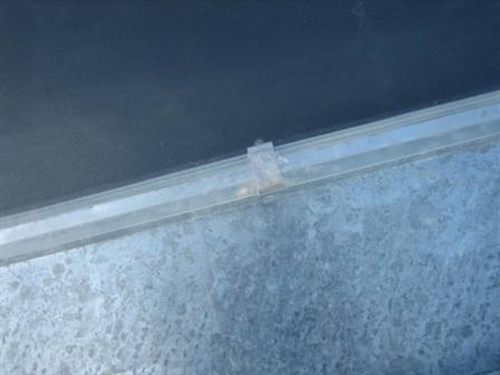

| passage sur le coté pour amener l'eau de ruissellement en bas
75 |

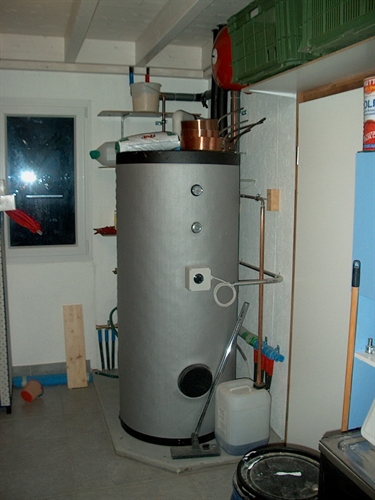

| Chaufferie. Le chauffe-eau. Corps de chauffe électrique d'appont 3kW si le solaire ne suffit pas à couvrir les besoins de la famille (installation solaire dimensionnée pour une famille = 4 personnes).
100 |

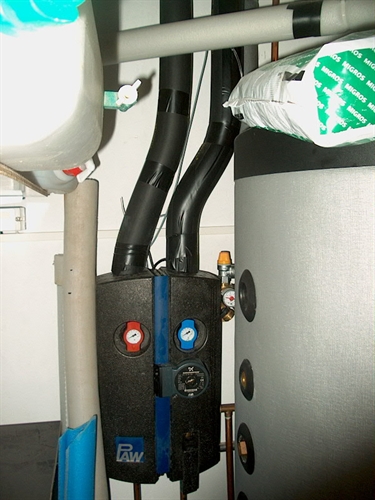

| Groupe solaire
105 |

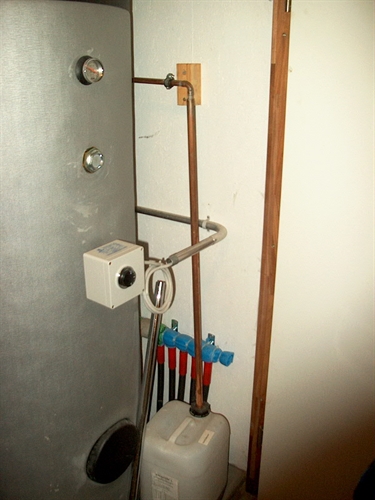

| soupape au bidon solaire. Derrière prob des nourrices de distribution sanitaire, le chauffage étant assuré par un poêle de masse cf plus loin
115 |

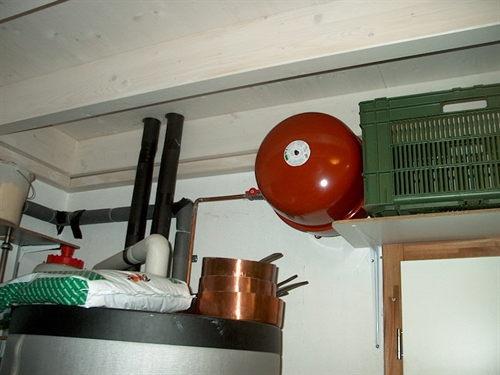

| Vase d'expansion solaire
125 |

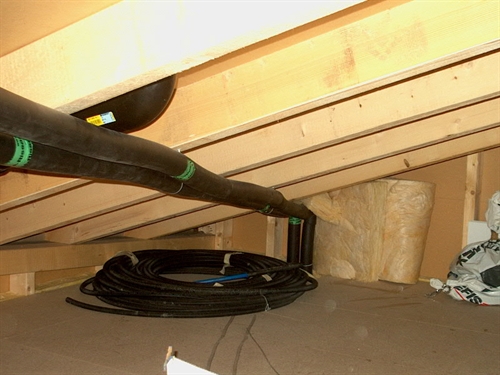

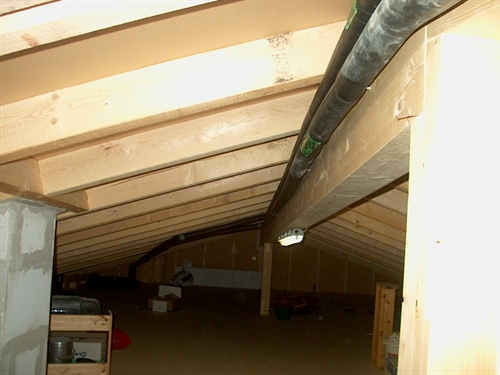

| Lignes solaires en combles
135 |
| Idem
140 |

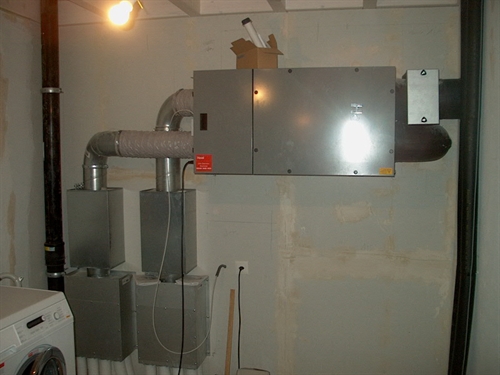

| Système de ventilation double-flux centralisé. On est dans du Minergie. Rien à voir avec Sebasol mais on le met pour information
200 |

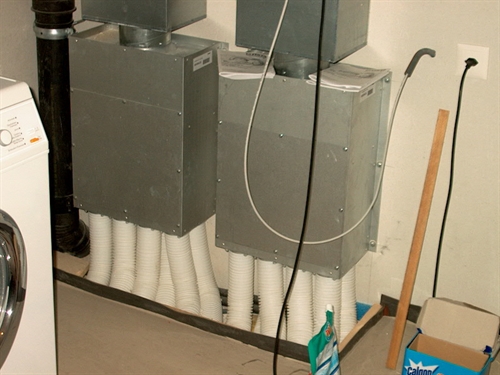

| Tubes aller retour au monobloc de ventile, un par pièce de vie (aller) un par pièce d'eau (retour)
205 |

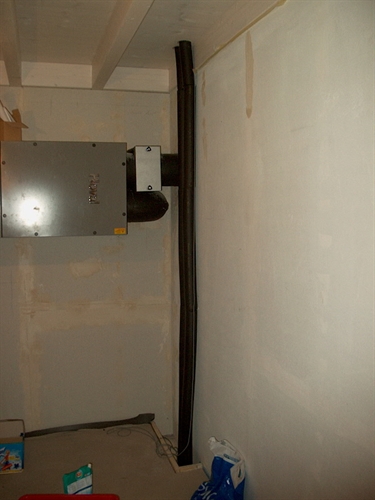

| Prinse d'air ext du monobloc
210 |

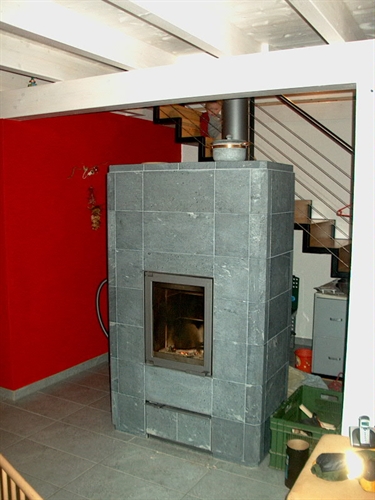

| Poêle de masse dans la maison, système principal de chauffage. Ne concerne pas Sebasol mais on le met pour information
300 |

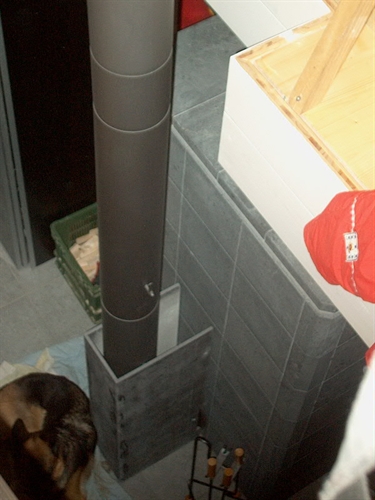

| Cheminée du poêle de masse, avec tôle de protection/sécurité
305 |
