EMS Riond-Vert (1896 Vouvry) Chantier didactique solaire. 27m2 installés et mis en service en 5 jours. Moyenne d'âge 14 -15 ans. Octobre 2000.



Un camp à l'ambiance toute particulière : au cours de cette semaine où il fut beaucoup parlé d'énergie renouvelables, d'efficacité énergétique et d'effet de serre, les conséquences de ce même effet de serre ravageaient le Valais. Pour ces jeunes, une plongée au coeur de l'actualité.


Fiche technique

Type :
Installation solaire ECS en série sur la chaudière avec pompe de brassage et réinjection dans boucle de chauffage à distance. 2 options de distribution ECS accessibles par vannes manuelles
- Fossile seul avec solaire by-passé
- Préchauffage solaire en série sur la chaudière (régime normal).

Accumulateur :
Cuenotherm 500 litres à deux registres
Isolation 7cm PUR, manteau métal
2 Echangeur de chaleur 1" de 1.2 m2 et 2.2 m2 connectés en série.
Ouverture pour appoint électrique non utilisée.
Anode de protection magnésium contre la corrosion.
Qualité suisse garanti 5 ans.

Régulation/compteur de chaleur :
TEM SZ avec compteur de chaleur incorporé
Débitmètre à impulsion WEM15 RE1 + doigts de gants et sondes
Thermostat double Etheco de dérivation sur le chauffage à distance.

Circulateur :
PAW 25-60.
Débit nominal type low-flow 650 m3/h (25 l/m2h).

Vase d'expansion :
Reflex type N, 110 litres. Pression 1.3 bar.
Pression installation à froid 1.4 bar au manomètre.

Capteurs :
K6 Sélectif, test de qualité SPF172, 27 m2
Intégration en toiture, ferblanterie périphérique cuivre montée par Parchet Ferblanterie/Sanitaire SA, 1896 Vouvry

Circuit solaire :
Cuivre DN28
Antigel Motorex Glythermin GP42. Proportion 30% pour –15°C
Isolation coquilles Vetroflex alu 30mm
Protection Feuille PVC 0.3mm

Circuit ECS :
Dérivé selon indications de Sebasol Vaud/Solar Support par Parchet Ferblanterie/Sanitaire SA, 1896 Vouvry
Clapet anti-retour, soupape de sécurité additionnelle
Mitigation en sortie de boiler fossile déjà présente

Circuit de brassage :
Monté selon indications de Sebasol Vaud/Solar Support par Parchet Ferblanterie/Sanitaire SA, 1896 Vouvry
Pompe EMB 25-25
Débit 500 litres/heure en allure 2 (mesuré à la mise en service)
Compteur horaire sur la pompe
Vanne 2 voies motorisée assujettie à la pompe
Isolation à poser ultérieurement

Dérivation anti-surchauffe :
Thermostat un étage de charge du boiler fossile remplacé par thermostat 2 étages monté selon spécifications de Sebasol Vaud/Solar Support et M. Vuadens, directeur, par Vuadens SA électricité, 1896 Vouvry

Les travaux non spécifiés ont été réalisés en 5 jours par les jeunes du groupe scout St-Hippolyte de Vouvry, sous l'assistance et la supervision de l'équipe technique de Sebasol Vaud et de M. Bernard Vuadens, directeur de l'EMS Riond-Vert, Vouvry. En parallèle, les jeunes ont suivi un cursus didactique énergie/environnement de 5 jours également, sous la supervision de l'équipe didactique d'Arpège Communication.
Galerie

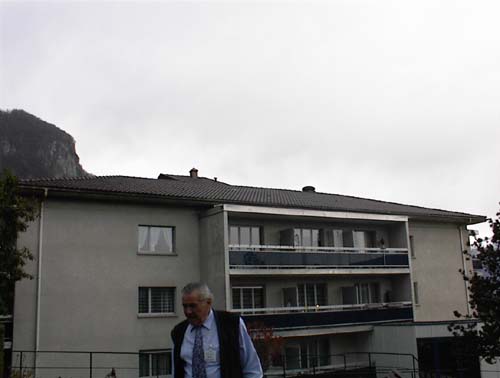

Le lieu de la construction : le Bâtiment Emeraude, EMS Riond-Vert, Vouvry
 0

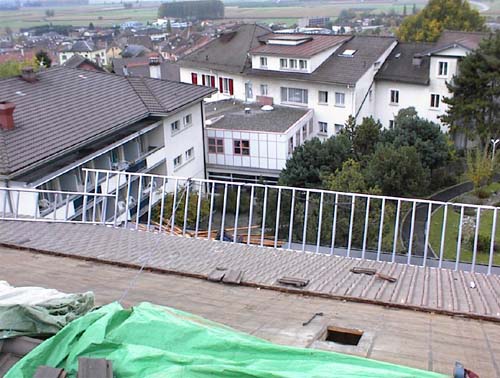

A 14m de haut, un champ préparé et sécurisé à rendre jaloux un ferblantier.
 0

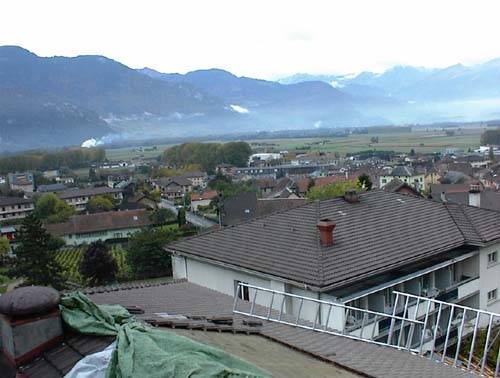

Au loin la plaine du Rhône. Tout à l'air tranquille. Pourtant nous sommes le 16 octobre 2000 : le Valais est en proie aux inondations.
 0
De l'autre côté, direction Tanay, la montagne flambe sous les feux de l'automne.
 0

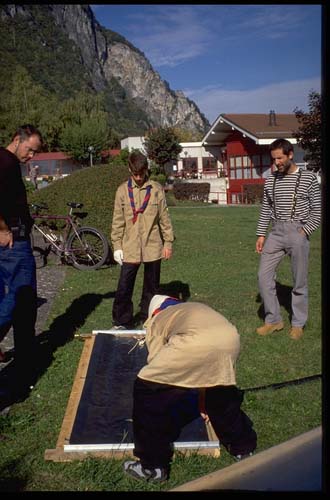

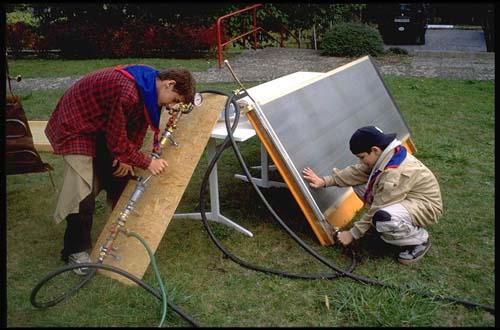

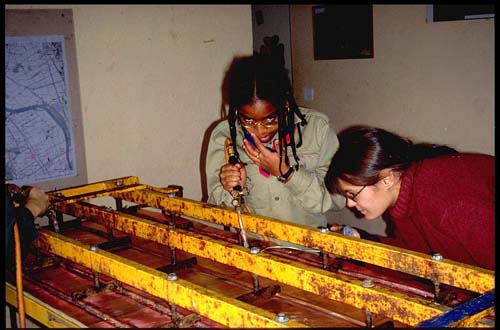

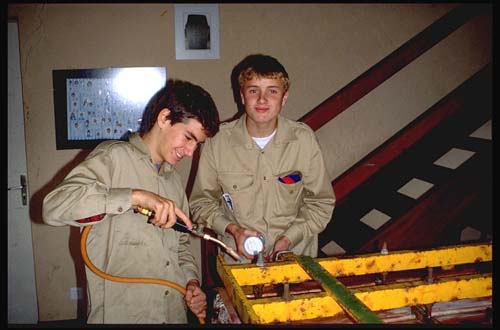

Préparation des absorbeurs.
 0
Pour souder faut avoir l'oeil, t'a compris ?
 0
Mais cela n'empèche en rien la bonne humeur.
 0
Une participante avec le sens du clin d'oeil.
 0
Des participants avec le sens de la mise en scène.
 0
Une participante avec le sens du sourire.
 0
Un moniteur avec le sens du devoir.
 0
M. Vuadens, directeur de Riond-Vert, avec le sens critique.
 0
Une participante avec également le sens du sourire.
 0
Le reste du staff technique, avec le sens de l'action.
 0
Toujours le staff technique, une fois passé le sens de l'action.
 0

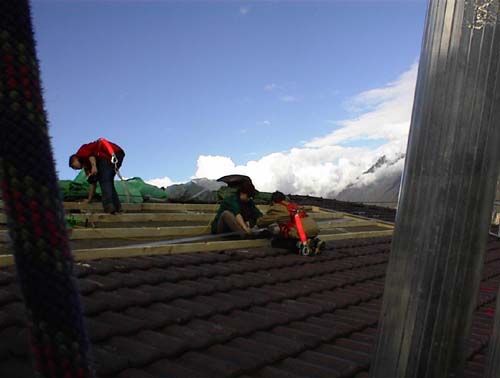

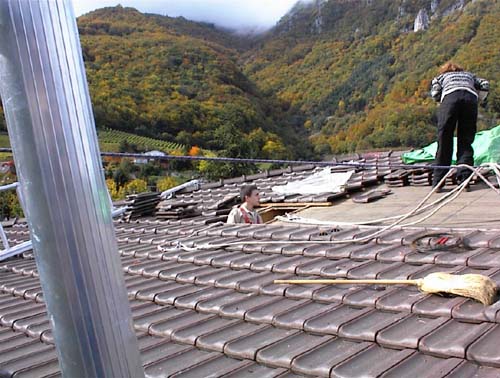

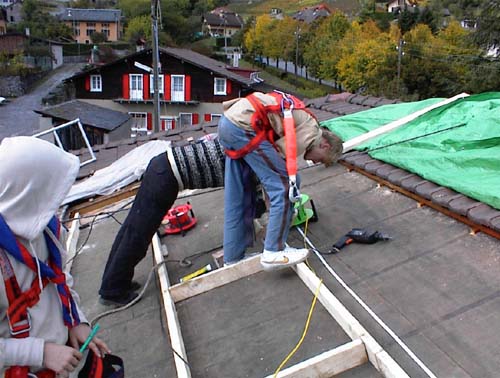

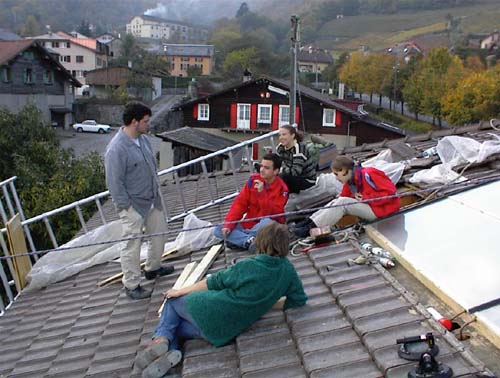

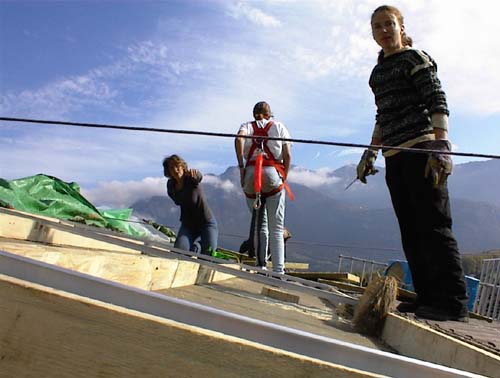

Sur le toit, arrivée des acteurs.
 0

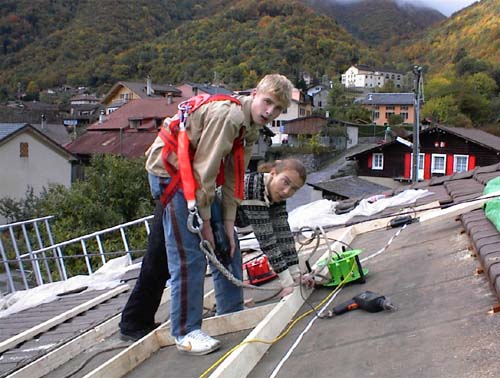

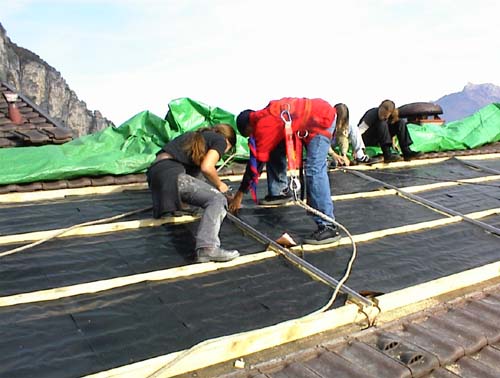

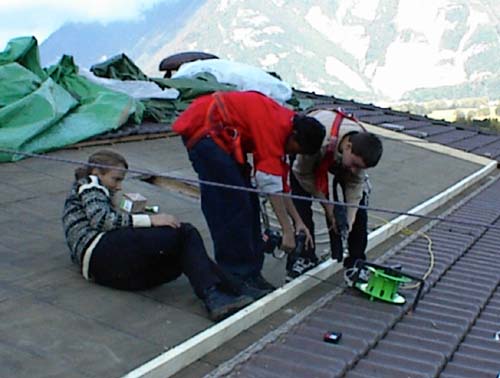

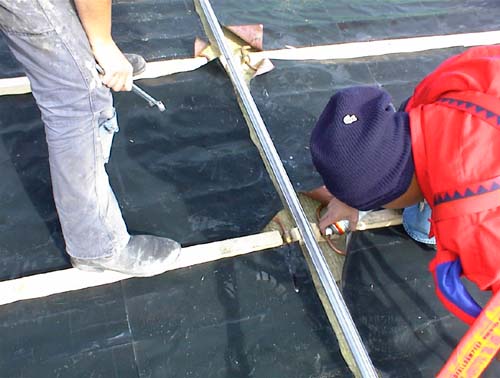

Pose des premières lambourdes.
 0

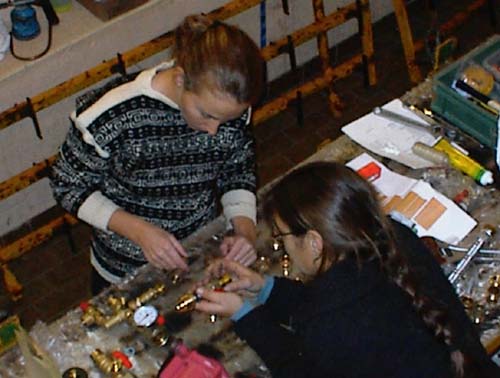

En atelier, préparation du groupe hydraulique.
 0
Idem.
 0
Tandis que sur le toit, on continue.
 0
Vous voulez notre photo ?
 0
Taille des encoches pour les profilés aluminium qui soutiennent les verres trempés.
 0
Une pause et soudain, tout est dépeuplé.
 0

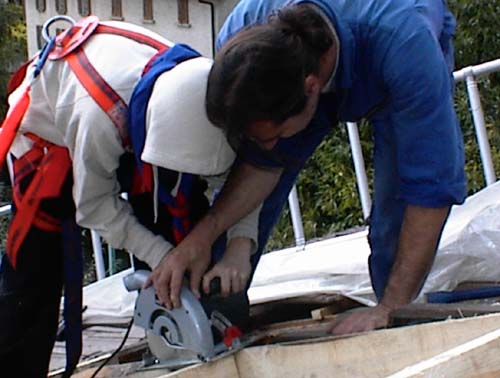

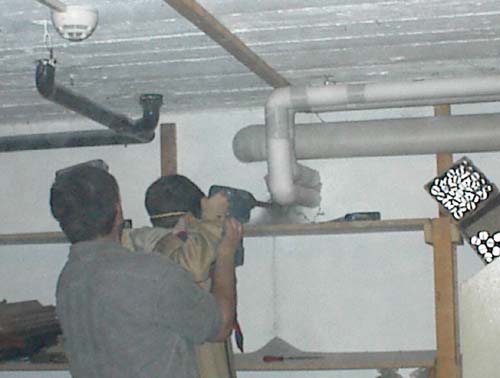

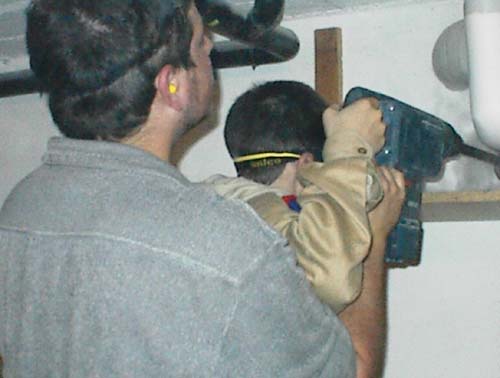

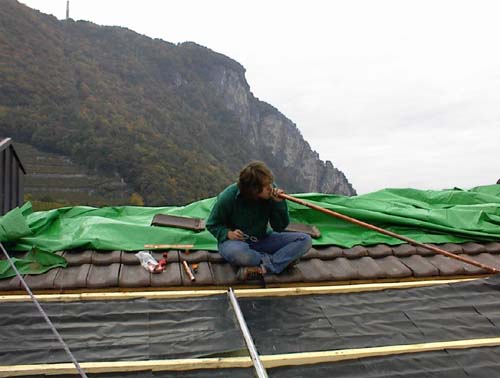

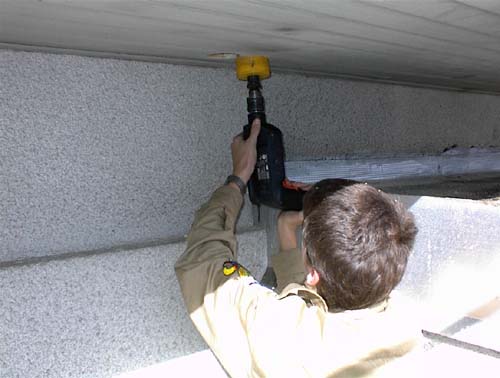

Forage du passage en toiture.
 0
Et pose des supports pour les lignes.
 0

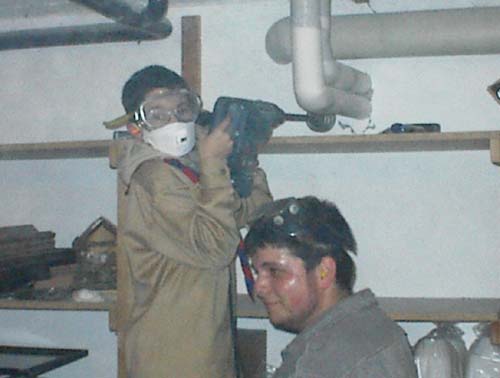

Ailleurs, dans la cave, il y a des nains qui travaillent.
 0
Qui travaillent...
 0
Et qui travaillent...
 0
Même s'ils se boiraient bien une petite bière!
 0
Sur le toit, harmonie du soir.
 0
Le jour suivant, on reprend.
 0

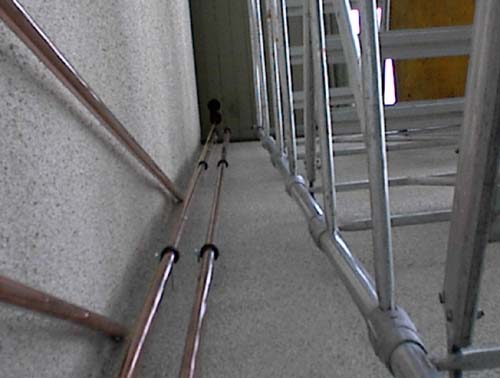

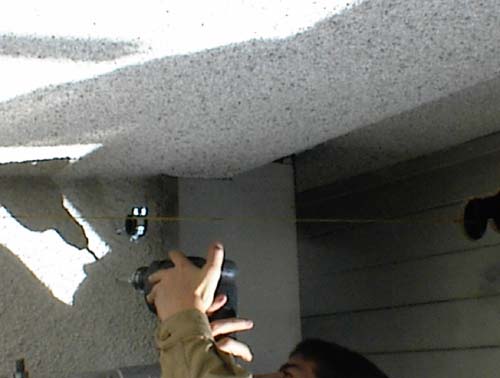

On tire les lignes en DN28 le long de la façade.
 0

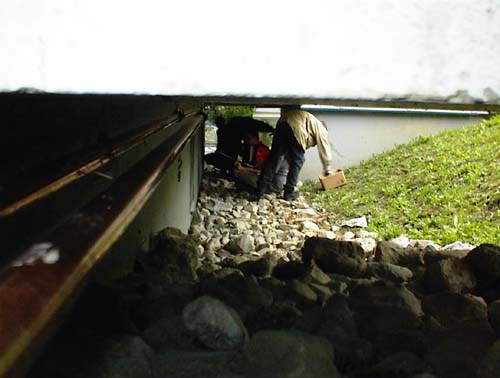

Et par en-dessous.
 0
Tandis qu'ailleurs les participants...
 0
...et l'équipe technique montent les verres.
 0

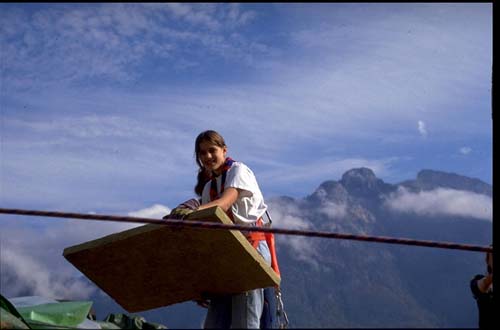

Tandis qu'en haut on pose l'isolation.
 0

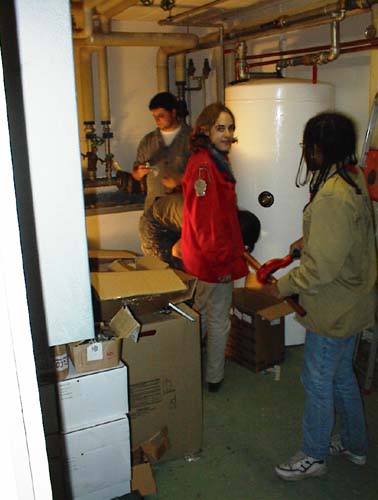

Alors qu'en d'autres lieux les nains s'attaquent à l'accumulateur
 0
Du côté de la didactique on ne chôme pas non plus : briefings théoriques...
 0

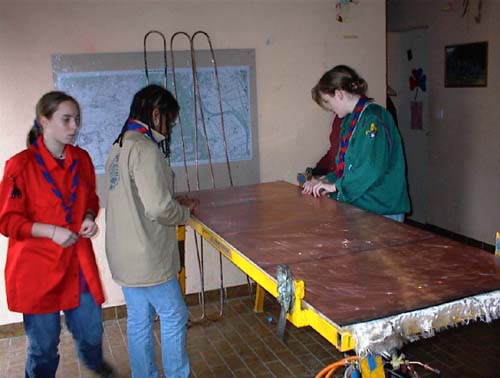

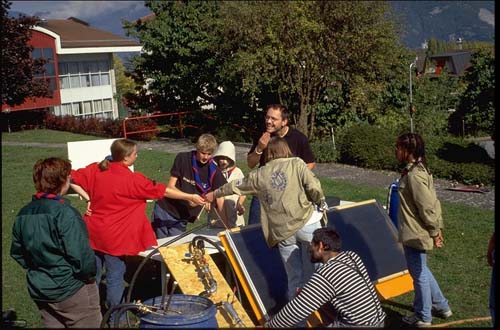

Montage d'un module solaire thermique de démonstration à l'échelle 1:1...
 0
Avec accumulateur, échangeur, groupe hydraulique et tout et tout...
 0
Source subséquente d'explications passionnées.
 0
On s'applique aussi à construire sa voiture électrosolaire.
 0
C'est qu'il faut s'appliquer si on veut gagner!
 0
On joue aussi avec le feu.
 0

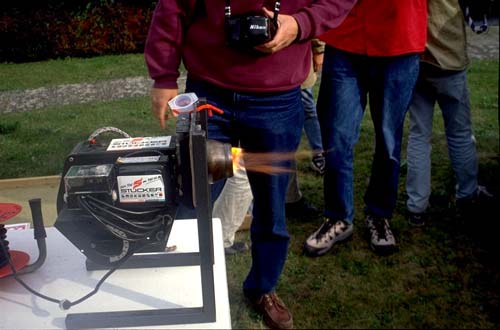

A la différence qu'ici on en mesure la performance.
 0
Ce qui se conçoit bien s'exprime avec art
 0
Retour sur le toit, avec une performance musicale suisse traditionnelle.
 0
Connexion des absorbeurs.
 0
Tout un boulot d'équilibriste...
 0

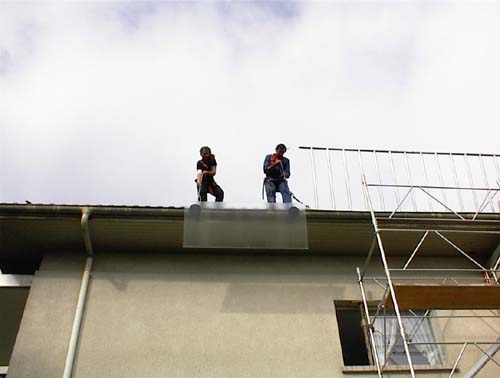

Pose des verres, à qui le tour ?
 0

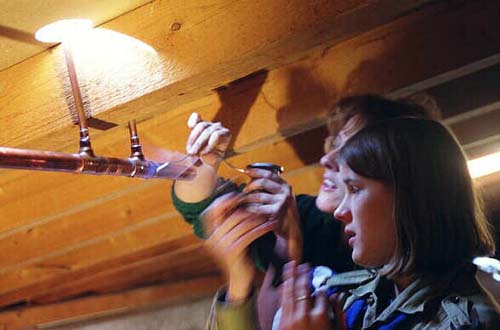

Dernières soudures.
 0
Et test de l'étanchéïté des lignes.
 0

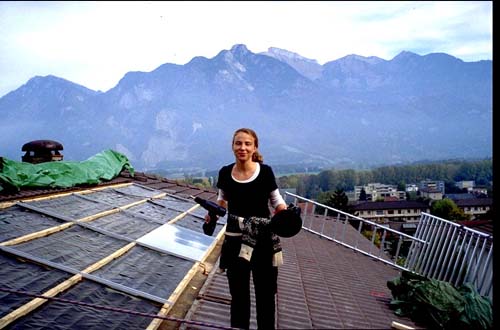

Champ terminé, prêt pour le ferblantier.
 0
Et pause bien méritée.
 0

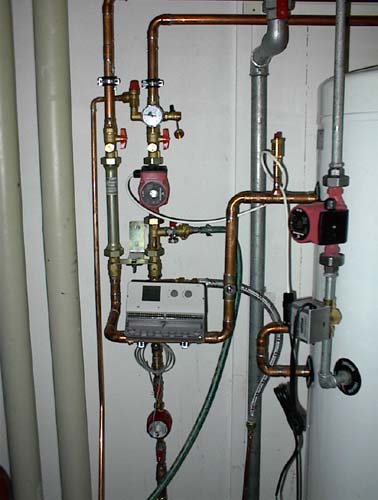

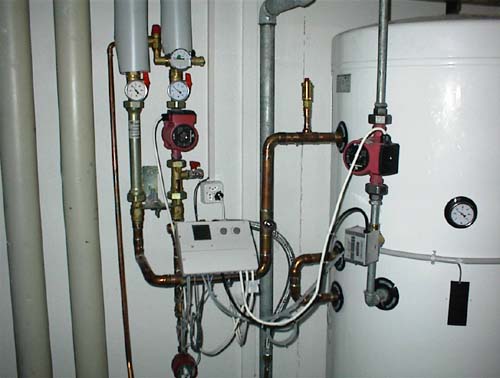

Alors qu'en-dessous, les nains de l'équipe ont bien oeuvré : à gauche, le groupe solaire, à droite la pompe de brassage.
 0

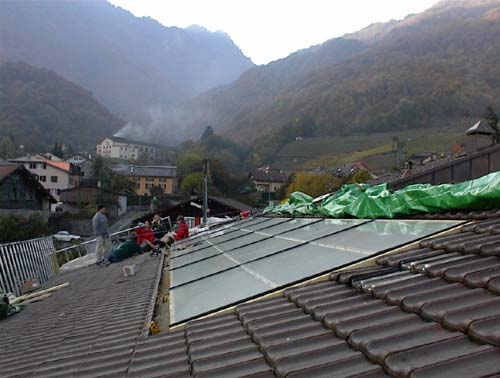

Quelques jours plus tard, le champ solaire...
 0

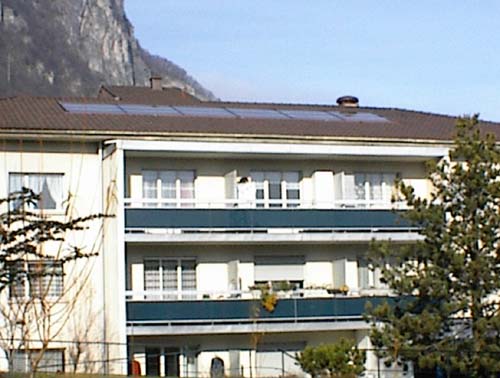

... et l'installation terminée.
