Fadi (1626 Branson) 18m2 ECS et appoint chauffage dans maison Minergie



Un autre bâtiment Minergie en Valais !


Fiche technique

Les propriétaires :
Elle : responsable transit marchandises.
Lui : laborant en chimie.

Type de l'installation :
Installation solaire ECS et chauffage stratifiée low flow sur 2 niveaux avec appoint électrique, dérivation sur la piscine et appoint chauffage par pompe à chaleur (PAC) eau-eau.
La charge de la PAC est calée à 30°C max pour le chauffage au sol. L'eau chaude sanitaire est assurée par un appoint électrique et la stratification solaire. En entre-saison, le solaire soulage entièrement la PAC. Le bâtiment est Minergie. Label VS – 060.

Accumulateur :
Jenni 1280 litres à deux registres-avec boiler ECS inox interne de 115 litres.
Isolation 12.5cm laine de verre. Protection treillis.
Echangeur de chaleur de 2x18 m pour 3.84 m2.
Appoint électrique 3 kW avec thermostat incorporé et sécurité.
Groupe de sécurité.
Qualité suisse garanti 10 ans.

Régulation/cpt de chaleur :
TEM S3.2 avec compteur de chaleur incorporé
Débitmètre à impulsion WEM15 RE1 + doigts de gants et sondes
Vanne trois voies de stratification.

Circulateur :
PAW 25-40.

Vase d'expansion :
Reflex type N, 50 litres.

Capteurs :
K6 Sélectif, test de qualité SPF172, 18 m2
Intégration en toiture, ferblanterie périphérique cuivre.

Circuit solaire :
Cuivre DN22
Antigel Motorex Glythermin GP42. Proportion 35% pour –18°C
Isolation coquilles Vetroflex alu 30mm

Circuit ECS :
Mitigeur thermostatique.

Circuit Chauffage :
Chauffage au sol basse température.

Production :
Simulée Polysun : 5400 kWh/an. Mesurée : mesures en cours.

Coût hors subventions :
En valeur brute : 14'000.-, connexion ECS, connexion chauffage, échangeur piscine, licence TVA et RPLP compris. En valeur d'usage, avec déduction du coût d'un boiler électrique à brancher sur la PAC qui aurait de tout façon été nécessaire : 10'000.-

Coût après subventions :
5'800.- en valeur d'usage.

Coût du kWh utile :
Durée de vie 20 ans, simulé : 5.3 centimes

Si l'on veut comparer ce coût avec le coût du kWh utile produit par une installation à énergie fossile, il importe de prendre en compte le coût du combustible fossile plus celui de l'installation plus celui des charges annuelles (raccordement, entretien, ramonage etc.) et de savoir en outre que, de manière générale, la durée de vie d'un système fossile actuel est de l'ordre de 15 ans, et non 20 ans ou d'avantage pour un système solaire.
Galerie

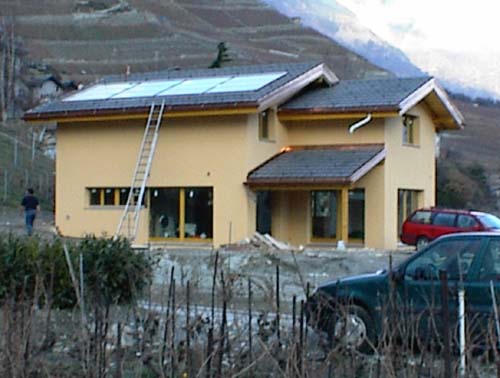

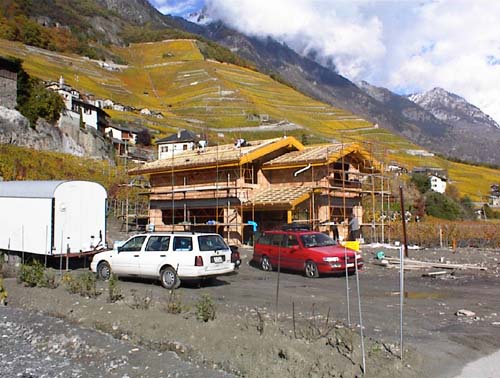

Vue de la maison en chantier
 0
Briefing technique dans les vignes avec la propriétaire
 0

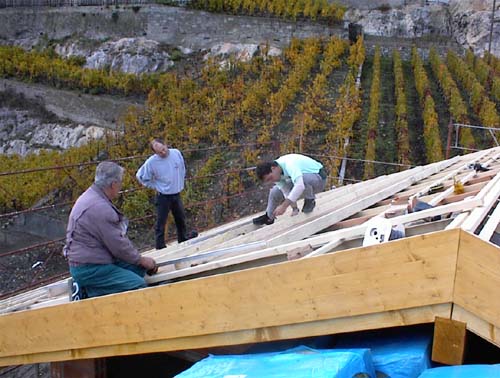

Le propriétaire attaque sur le toit
 0
Oui, allo ? Non, je suis un peu occupé tu vois...
 0

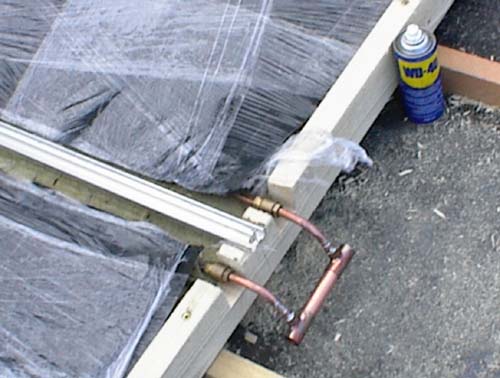

Détail
 0

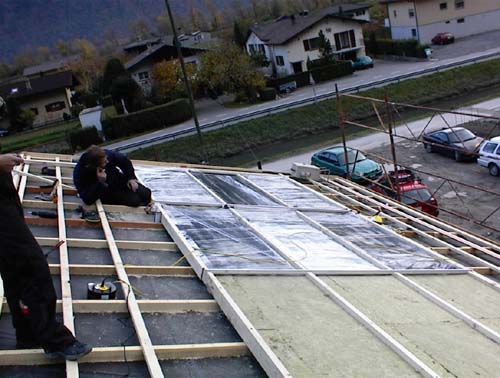

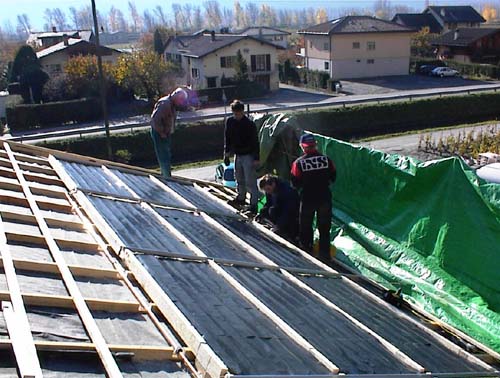

Absorbeurs posés
 0

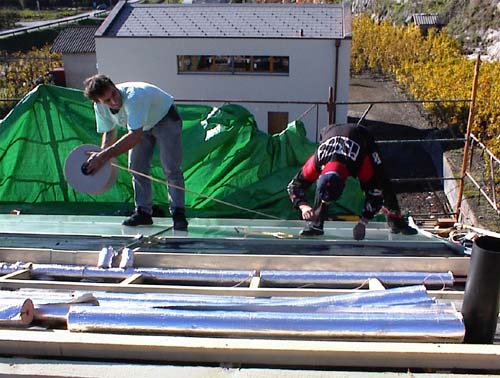

Pose des joints intervitres
 0

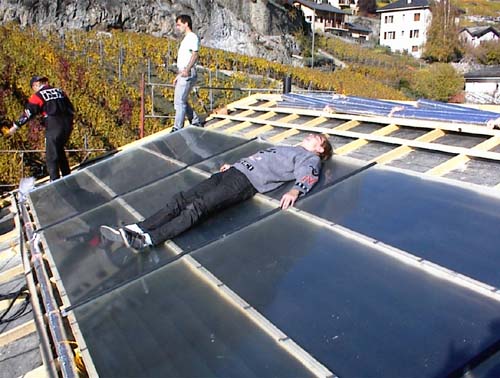

Un petit repos bien mérité. Nota : nous sommes début décembre et sous la vitre, le capteur est à plus de 50°C
 0
Ferblanterie : travail magnifique par Albert Brucher de Fu
 0

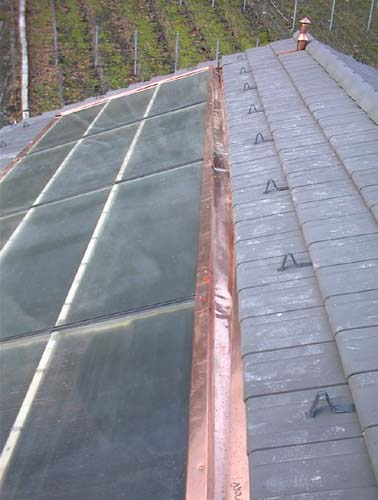

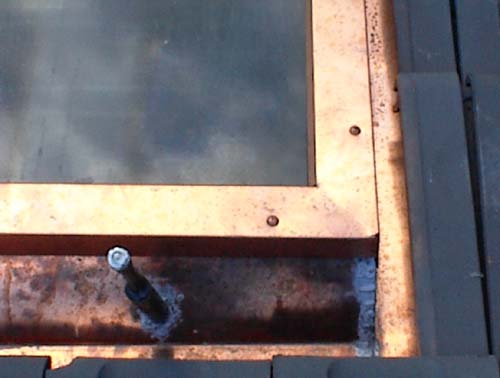

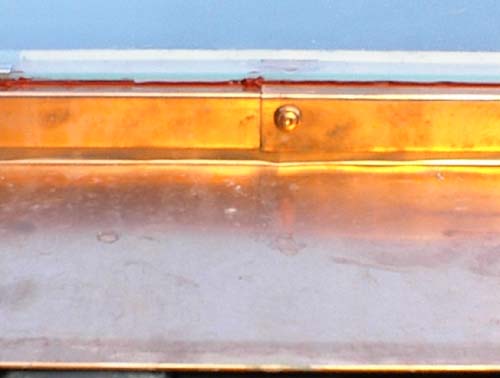

Détail ferblanterie
 0
Détail ferblanterie
 0
Détail ferblanterie
 0

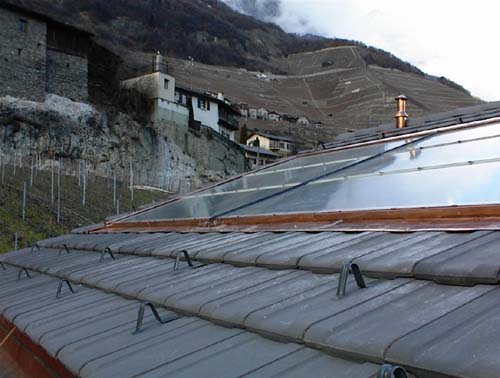

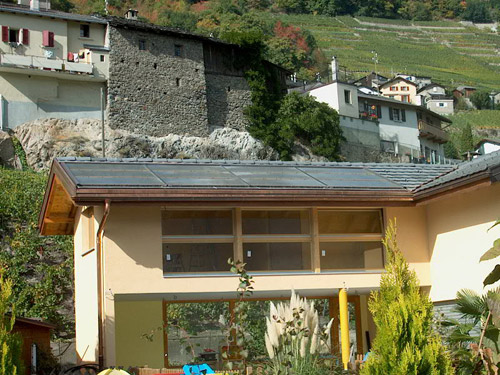

Champ terminé
 0

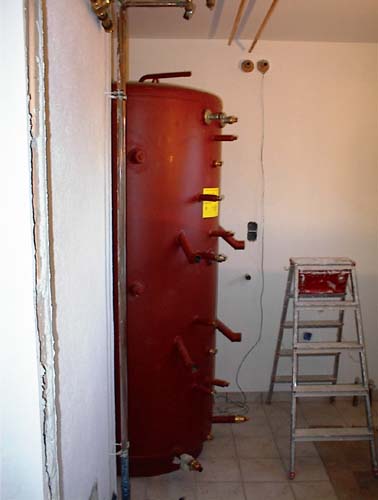

Il était une fois l'accumulateur
 0

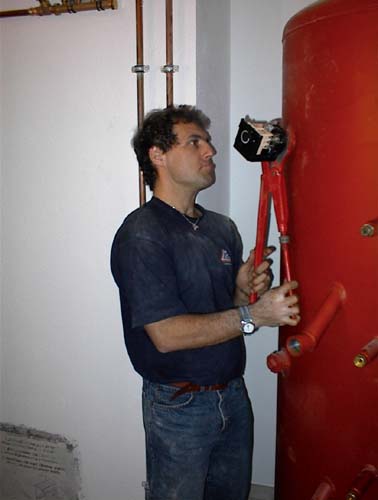

Placement de l'appoint électrique
 0

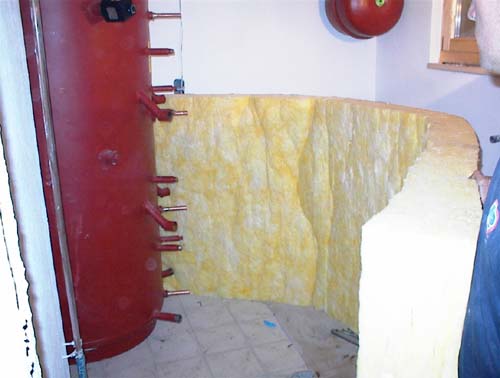

Placement de l'isolation
 0

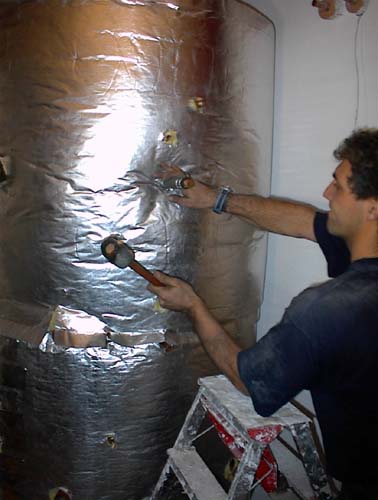

Martelage de l'isolation pour sortir les manchons
 0

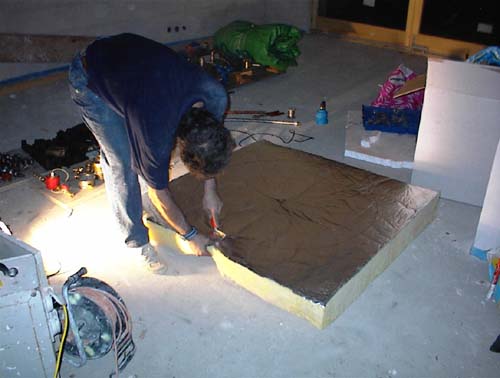

Préparation du capuchon
 0

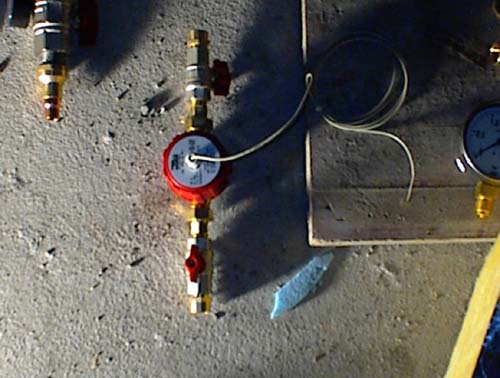

Pièce : le débitmètre à impulsion
 0

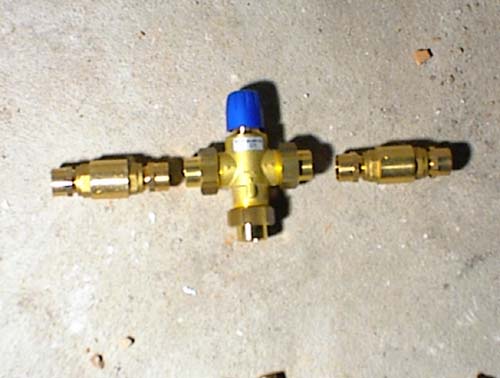

Pièce : le mitigeur thermostatique
 0
Pièce : la vis de rappel du vase d'expansion de l'accumulateur
 0

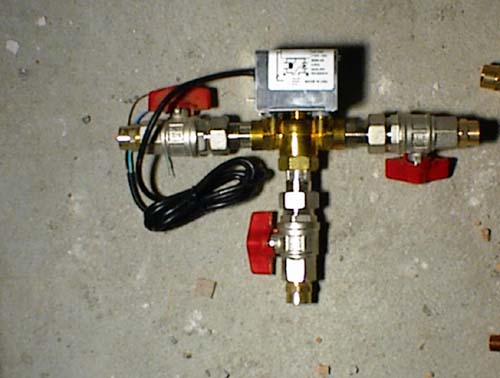

Pièce : la vanne 3 voies de la stratification
 0

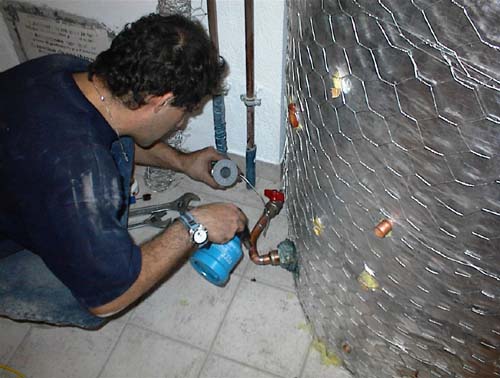

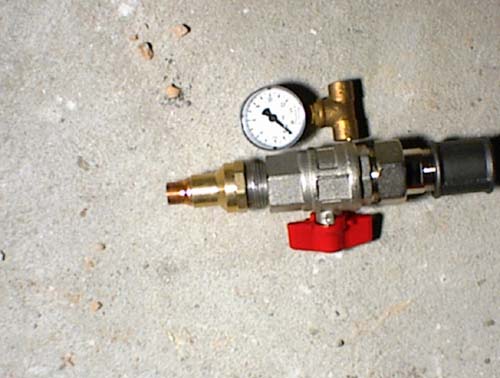

Pose du robinet de vidange de l'accumulateur
 0

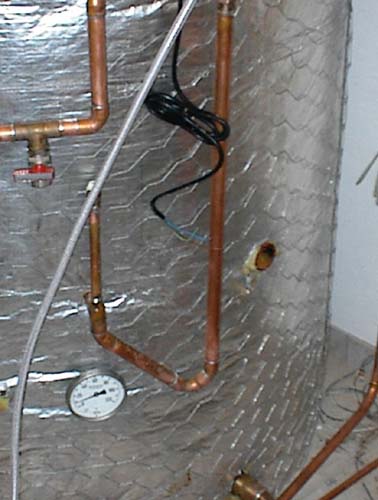

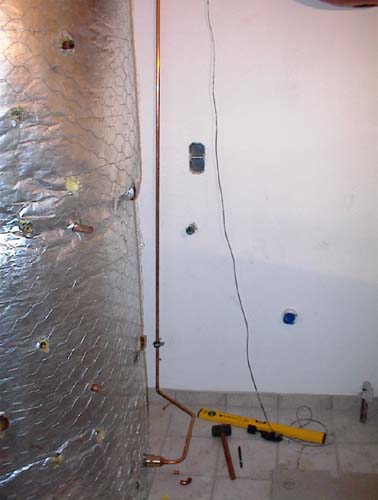

Ligne vers le vase d'expansion de l'accumulateur
 0

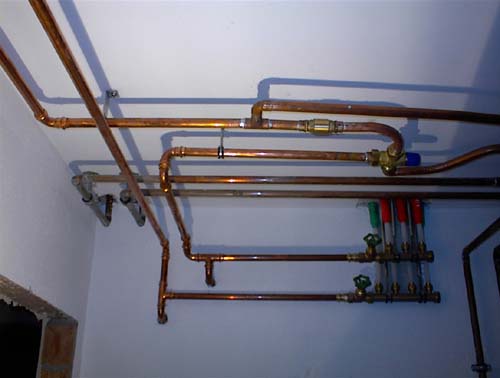

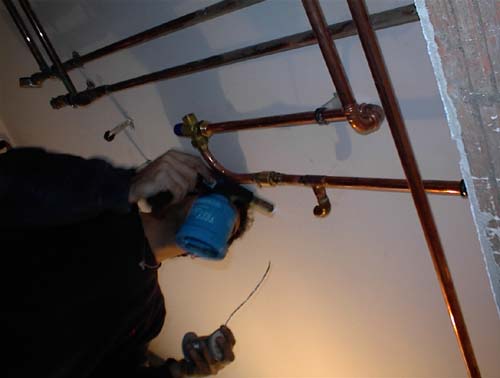

Intervention sur le circuit posé par le sanitaire pour placer le mitigeur thermostatique
 0
Siphon en entrée d'échangeur (absolument nécessaire)
 0

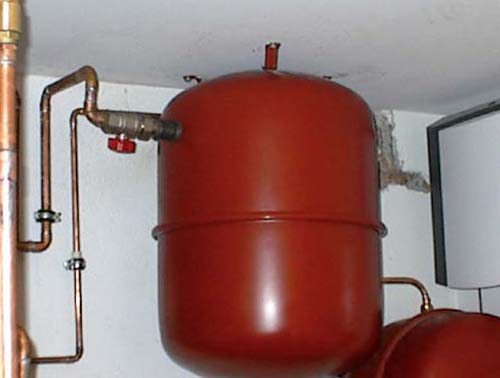

Vase d'expansion de l'accumulateur
 0

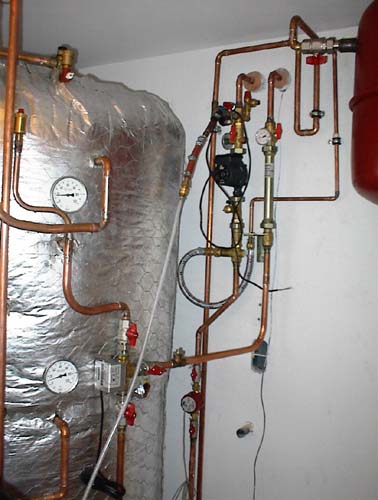

Groupe hydraulique et vanne de stratification
 0
Mitigeur thermostatique et clapets
 0

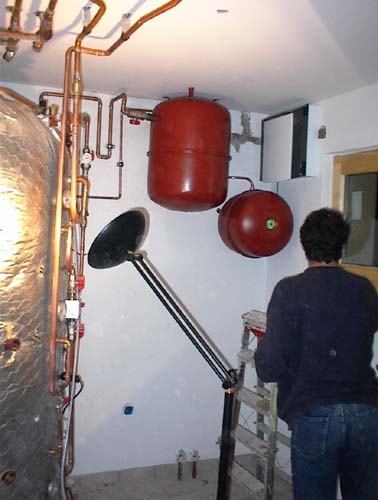

Vue générale des vases d'expansion
 0
