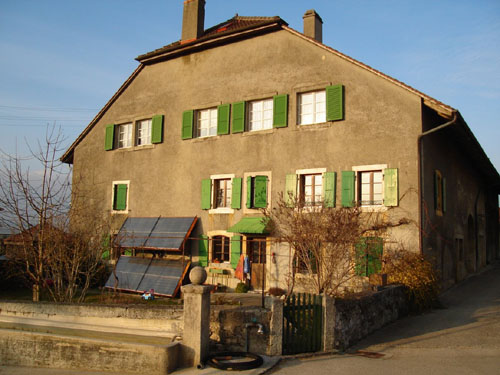

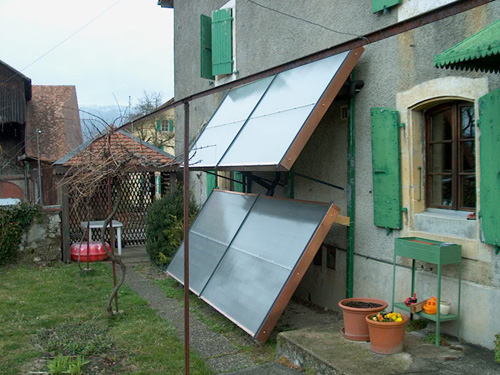

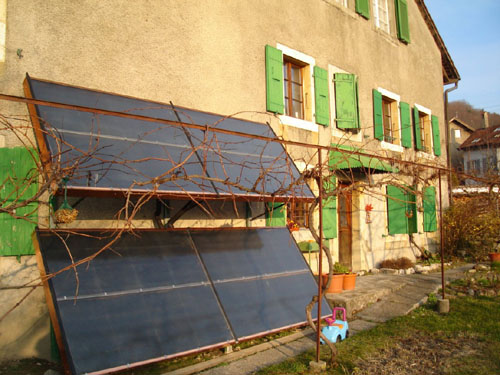

| La position en façade a été choisie car les pans de toit sont orientés est-ouest. Le placement des panneaux près du sol facilite l'accès pour l'entretien. L'angle d'inclinaison est de 56 degrés, ceci pour avoir un rendement optimal en hiver. La superposition choisie permet en été de limiter la production par un effet d'ombre du panneau du haut sur celui du bas.
999 | |
999 | | La tuyauterie des panneaux sort du mur de ferme au coin supérieur droit du panneau du haut, ce qui correspond au niveau du plafond du rez de chaussée. Les tuyaux (15 mètres de long pour chaque ligne) traversent toute la partie habitable de la ferme pour rejoindre l'accumulateur, placé au rez-de-chaussée dans la grange de la ferme. Le point le plus haut du circuit est le champ solaire.
